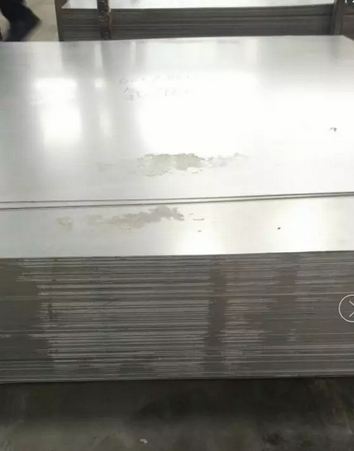

3月1日出廠的鍍鋅卷，3月25日加工，6個卷一起加工，切板長度1190mm。最后只有這一包板料出現(xiàn)疑似氧化的情況，在車間現(xiàn)場對這包板料翻查，未發(fā)現(xiàn)有水漬的情況，氧化部位也不像是水造成的氧化，請問這是氧化嗎？估計是什么情況導(dǎo)致出現(xiàn)這種問題的？

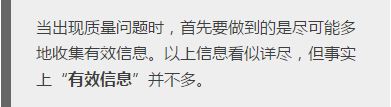

缺陷相關(guān)信息：

斑跡的特征形貌、位置、面別（上下表面）、出現(xiàn)規(guī)律等。

生產(chǎn)相關(guān)信息：

生產(chǎn)時間、堆垛信息、原料信息等（輔助判斷）。

缺陷類型

根據(jù)缺陷形貌，判斷可能是一種什么類型的缺陷。每種缺陷都有其特定規(guī)律，可以為后續(xù)的排查提供基礎(chǔ)。

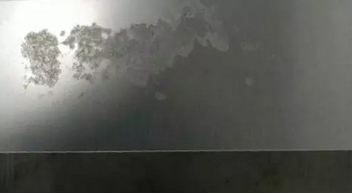

形貌：斑跡狀不良，手觸摸有明顯粗糙感，呈典型銹蝕形貌?？梢耘袛酁橐后w腐蝕導(dǎo)致的銹蝕。

注：液體腐蝕導(dǎo)致的銹蝕，在薄板產(chǎn)品上的關(guān)鍵詞是【接觸】，液體與鋼板層與層之間的接觸、液體與設(shè)備（輥子）的接觸等，都會反映出特定的規(guī)律。

缺陷位置

根據(jù)缺陷出現(xiàn)的位置，結(jié)合缺陷的特征，可以縮小排查范圍。

位置：位于鋼板邊部約10cm左右，斑跡輪廓完整清晰。

基本排除儲運環(huán)節(jié)邊部進水的可能，可以確定為生產(chǎn)過程中產(chǎn)生。

生產(chǎn)過程有三個環(huán)節(jié)可能產(chǎn)生：

1、鋼廠生產(chǎn)線：工藝段產(chǎn)生（單面出現(xiàn)）；

2、鋼廠生產(chǎn)線：卷取段產(chǎn)生（雙面，與卷徑周期對應(yīng)）；

3、剪切加工線：與剪切線輥徑對應(yīng)、或與堆垛規(guī)律對應(yīng)。

我們接著看看缺陷規(guī)律

和以上哪一條能對上

缺陷規(guī)律

規(guī)律：

翻動該垛材料上方幾張后，發(fā)現(xiàn)斑跡出現(xiàn)在每張落料片的同一位置。在上表面的形貌和位置幾乎一樣，對應(yīng)位置的下表面也有類似形貌。

分析：

1、非單面出現(xiàn)，鋼廠生產(chǎn)線工藝段排除；

2、鋼卷內(nèi)徑（610mm）周期1915mm，大于這個斑跡的周期1190mm，鋼廠生產(chǎn)線卷取段排除；

3、每張落料片同一位置出現(xiàn)，符合“與堆垛規(guī)律對應(yīng)”這一條。

根據(jù)已有信息分析初步確認斑跡是

剪切落料線產(chǎn)生

（當(dāng)然，仍缺少斑跡出現(xiàn)多長、程度規(guī)律是否變化等信息）
