材料沖壓成形是鋼材常見的加工形式之一，然而在加工過程往往會出現制耳缺陷，制耳缺陷不僅會影響生產效率還會導致成材率降低，使生產成本上升。而導致制耳缺陷的產生又有多種因素，有鋼材的性能、加工工藝、模具問題等。

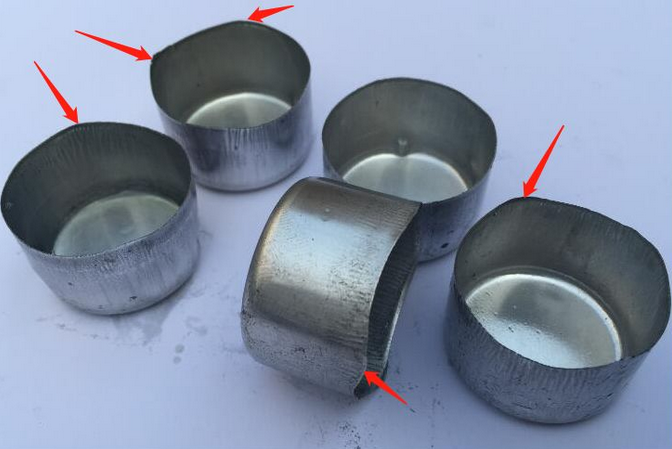

制耳邊緣高低不一致

某專業生產壓縮機儲液罐的制造廠在生產時出現批量的制耳缺陷，經現場生產工藝的不斷調整還是沒有效果，于是立即停產，并聯系鋼廠。

該廠的生產工藝流程是：開卷－縱切分條－剪切落料－3道次沖壓成形－修邊。該用戶使用的原料為鋼牌號為SPHC熱軋酸洗板，厚度為2.0mm。為降低損失，用戶對出現制耳缺陷的零件進行修整，但仍有很多嚴重的制耳缺陷無法修整而只能報廢。該公司其他生產線使用的另外鋼廠相同厚度的材料生產正常，沒有出現制耳缺陷問題。

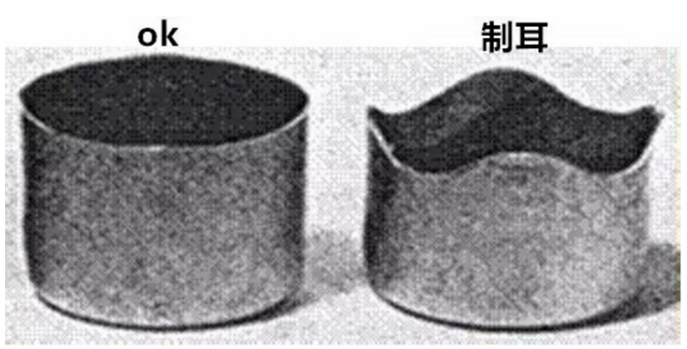

圖1 制耳對比圖

隨后該鋼廠技術人員立即取樣進行全方位的技術分析。檢驗項目有：厚度、化學成分、金相組織、力學性能等。檢驗結果表明，此批材料厚度和化學成分正常，金相組織方面出現比較明顯的混晶現象，另外力學性能檢驗顯示邊部和中部的r值差異較大。金相組織顯示在邊部70mm以內均存在明顯的混晶組織（圖3），在距邊部70mm-180mm區域?yàn)榇志ЫM織（圖4），在中部為正常均勻分布的等軸細晶組織（圖5）。

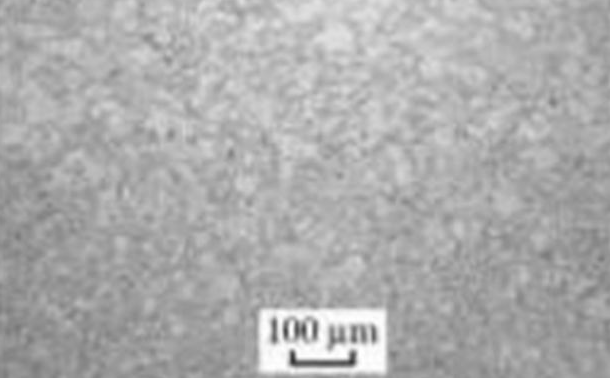

圖2 邊部70mm

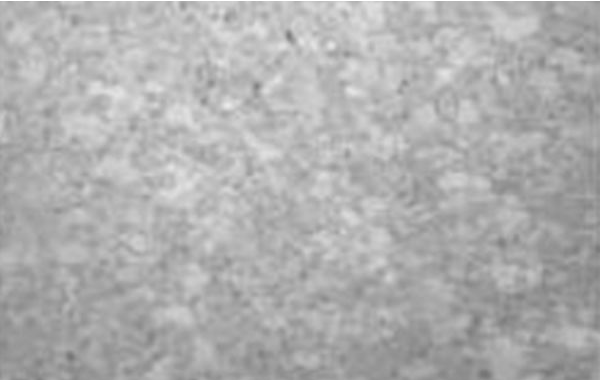

圖3 邊部70mm-180mm

圖4 中部正常組織

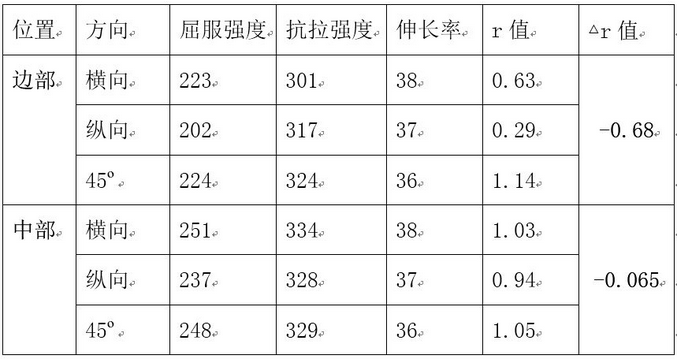

另外分別對鋼板的邊部和中部進行力學性能檢驗，檢驗項目有屈服強度、抗拉強度、斷后伸長率和塑性應變比r值，分為橫向、縱向和45o三個方向，力學性能進行檢驗情況見表1。

從上表的檢測結果來看，邊部的屈服強度和抗拉強度比中部的略低，延伸率也相差不大，而r值及△r值差別較大。中部的r值平均達1.0，邊部的最低只有0.29，△r值邊部為-0.68，中部的只有-0.065。

由此可以看出與前面的金相組織檢測結果一致，由于邊部出現混晶組織，而導致鋼板邊部存在明顯的各向異性。通過生產工藝的調查發現，熱軋的精軋終軋溫度處于偏低狀態，且2.0mm厚度較薄，使邊部溫度比中部會更低，這就導致邊部出現混晶組織，從而最終使材料性能出現異常。

針對此問題，鋼廠的技術人員立即著手改進生產工藝，從提高終軋溫度和改進成分設計入手，另外對于沖壓要求高的用戶進行適當?shù)那羞叄?jīng)這些措施的實施和鋼廠的工藝改進，用戶在以后的生產中未再出現制耳缺陷。

從上述案例來看，沖壓出現制耳缺陷后，如果是材料的問題，就要進行全方位的技術檢驗，并根據檢驗結果制定相應的改進措施，從而得以徹底地解決制耳問題。
