鋼鐵材料流通環節有個很重要的證書——質保書（相關解析拉到文末查閱），質保書中有三個非常重要的力學性能參數，分別是：屈服強度、抗拉強度、斷裂伸長率。

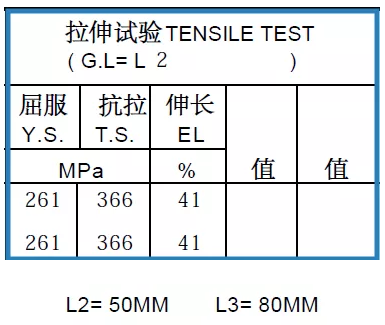

其中斷裂伸長率我們習慣性簡稱為延伸率，薄板產品質保書的延伸率常會標注有L2、L3或是50mm、80mm等字樣。

行業內的老法師們都知道，這代表兩種拉伸試驗的標距，同一塊樣板，用兩種不同標距檢測出來的數據不同。于是問題來了：

什么是標距？

L2和L3下的伸長率能換算嗎？

如果可以換算參考，那關系是怎樣的？

這個問題追本溯源的話，要追溯到國標GB/T 228.1 2010(修改采用國際標準ISO 6892-1: 2009)。這是一份金屬材料拉伸實驗的基礎標準，被非常多的產品標準所引用。

我們先明確幾個概念：

標距：通俗地說，就是在材料拉伸試驗過程中，用以測量采集數據的兩個標記之間的長度。

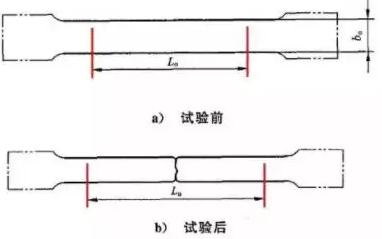

原始標距：拉伸之前的“標距”，也是我們俗稱的“試樣標距”，標距50mm或80mm指的就是這段距離，也即下圖實驗前的紅線部分。

斷后伸長率：俗稱延伸率（當然不太準確咯），指材料拉斷時，標距區域延伸多出來的長度÷原始標距，用來表示“拉長了多少才斷掉”。

注：金屬材料在加工成拉伸試樣時，類似啞鈴狀，兩頭寬中間窄。兩頭寬的地方用于被夾鉗加緊，中間窄的部分用于收集數據。

我們常見的冷軋低碳鋼薄板產品（包括熱鍍鋅、電鍍鋅等）常見的有三種試樣（原始標距×標距位置寬度），分別為：

美標常用的50mm×12.5mm樣；

歐標常用的80mm×20mm樣；

日標常用的50mm×25mm樣；

注：另外還有熱軋厚規格產品用的比例試樣，即為我們常見的L1標距，就不展開了。

行業內習慣性地把80×20mm即A80（也有標注L3）標距俗稱“歐標試樣”；

50×25mm即為我們常見的A50（也有標注L2）標距俗稱“日標試樣”（也叫JIS 5#樣）；

美標的50×12.5mm的試樣俗稱“美標試樣”或“ASTM試樣”。

國內比較常見的是歐標試樣和日標試樣。

同一塊樣板在同樣方向拉伸，用歐標L3和日標L2標距測量，所測得的延伸率是不一樣的。只看質保書上的延伸率數值其實沒有太大的意義，還要看是否同一種標距（試樣規格是否一致）。

比如同樣一個卷DC53D+Z，用歐標L3測，測出的延伸率是42%，用日標L2測，可能測得的延伸率是48%。一般情況下，歐標試樣L3的延伸率低于日標試樣L2（橫截面積和標距長度不一樣）。

同樣的道理，都是CQ級的普材，1.0mm的日標SPCCT的延伸率要求≥36%，歐標DC01的延伸率要求≥28%。從數值上看DC01的延伸率比較低，但實際上有一部分?jǐn)?shù)值的差異是由于所采用的試樣規格不一致導致的。

沒有直接換算的方法

只有經驗系數為參考

如果要準確數據，一定要重新檢測

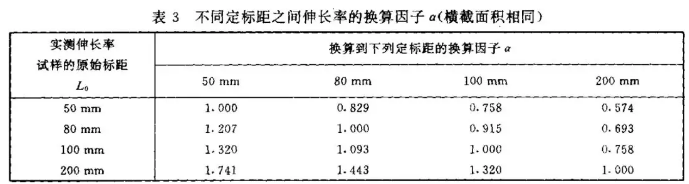

在國標GB/T 17600中，在非常嚴苛局限的條件里給了一個簡化的折算系數。這個系數并非直接用于薄板歐標和日標之間的轉換，而是用于比例試樣橫截面積相等的情況下。

因?yàn)閷?duì)標準細則不熟悉，這個折算系數被行業內濫用。其實，薄板非比例試樣這張表價值不大，最多只能作為參考，作為一種評價材料的輔助的信息。

也有一些工程師為了便于快速評價材料的性能，會使用“歐標試樣延伸率×1.1或1.2≈日標試樣延伸率”的方法來快速評價。

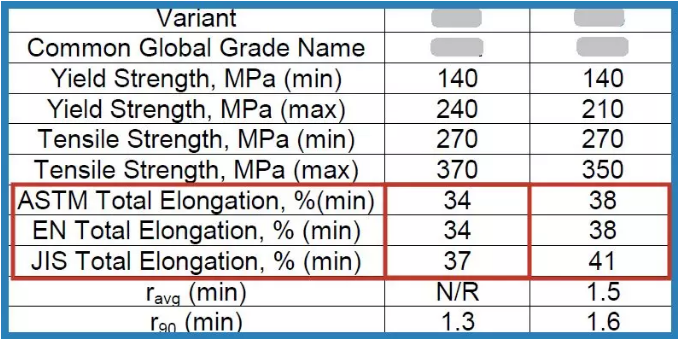

文末彩蛋：部分終端用戶的標準里會對不同的標距性能做專門的規定，其實也并未直接給出折算系數。
