導(dǎo)讀：上期《Z向鋼是什么鋼？——從面食解讀鋼材！》我們講了什么是Z向鋼，Z向性能要求及化學(xué)成分的特殊要求，今天我們主要講講要求Z向性能的常見牌號(hào)、標(biāo)準(zhǔn)，以及Z向性能的取樣、制樣。

關(guān)于Z向鋼，其實(shí)他是一個(gè)泛指，一般只要要求Z向性能的鋼都成為Z向鋼，在常見的國標(biāo)中要求Z向性能時(shí)一般要引用GB/T 5313《厚度方向性能鋼板》，這份標(biāo)準(zhǔn)適用于厚度15-400mm的鋼板，也就是說只有厚度大于15mm的鋼板可以按需檢驗(yàn)Z向性能。

而為什么厚度小于15mm的就不適用了呢？其實(shí)不是不適用，而是已經(jīng)沒有必要，厚度越小，鋼材的Z向性能越能保證，特別是現(xiàn)代鋼鐵技術(shù)的發(fā)展，鋼水純凈度、控軋控冷能力也越來越先進(jìn)，就更容易保證。

一、要求Z向性能的常見牌號(hào)、標(biāo)準(zhǔn)

而引用了GB/T 5313國標(biāo)及下含牌號(hào)如下幾張表，表中牌號(hào)如果后綴帶有Z15Z25Z35，就是要求相應(yīng)的Z向性能，這種鋼也就稱為Z向鋼。

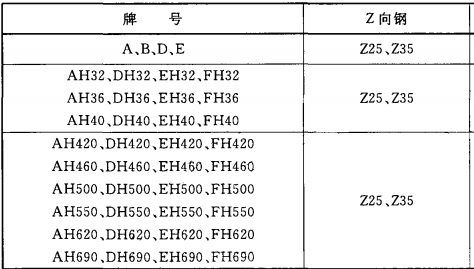

GB 712-2011《船舶及海洋工程用結(jié)構(gòu)鋼》

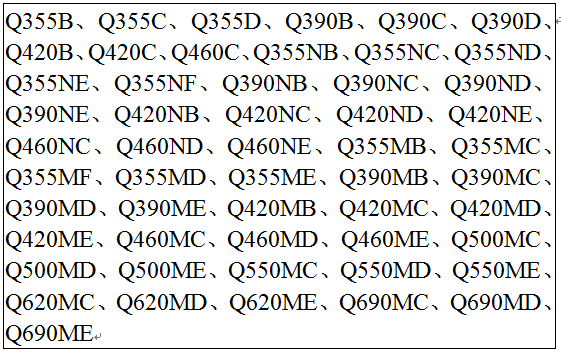

GB/T 1591-2018《低合金高強(qiáng)度結(jié)構(gòu)鋼》

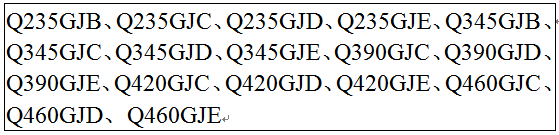

GB/T 19879-2005《建筑結(jié)構(gòu)用鋼板》

GB/T 28410-2012《風(fēng)力發(fā)電塔用結(jié)構(gòu)鋼板》

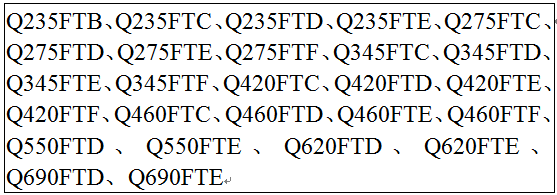

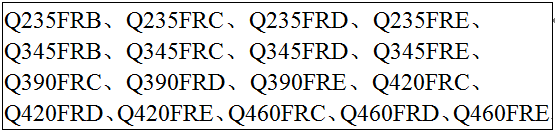

GB/T 28415-2012《耐火結(jié)構(gòu)用鋼板及鋼帶》

上面有點(diǎn)抖書包，不過整理起來還是很費(fèi)時(shí)間。在上述幾個(gè)標(biāo)準(zhǔn)中，如果不加后綴或者合同中沒要求，Z向性能不是必須要檢測的，一般厚度方向只承受壓應(yīng)力的不會(huì)要求Z向性能，而承受拉應(yīng)力越大，厚度越厚的則對Z向性能要求越高，比如大型船舶的外壁所用的鋼。

二、板材Z向性能的取樣、制樣

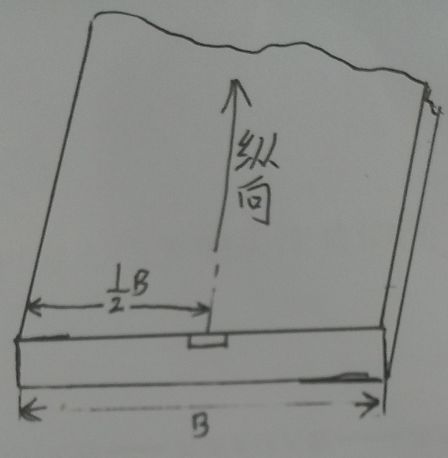

Z向性能的取樣位置是在板材的軋制方向（縱向或主要延伸方向）的端部，寬度的1/2處，延表面取，而厚度大于80mm的板，要取到板厚的1/4處（不再延表面取），如下圖：

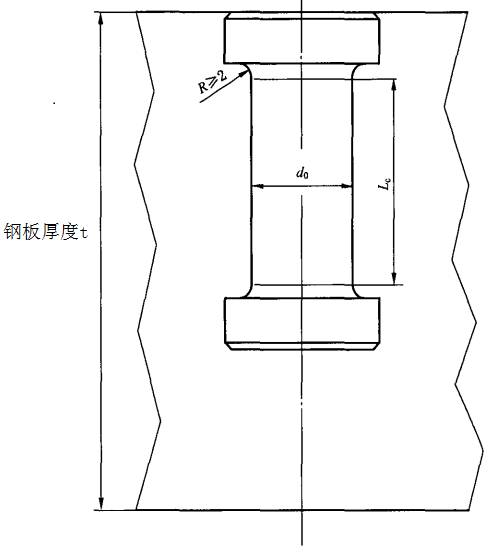

制樣如下圖，厚度15-25mm的鋼板，其直徑d0要求為6mm或10mm，大于25mm的直徑d0必須為10mm，Lc的長度大于1.5倍的d0，小于80mm。

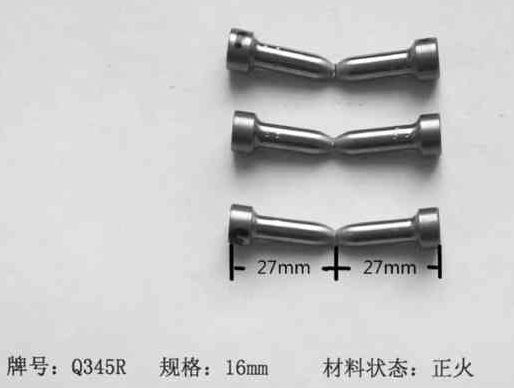

如某塊16mm厚的Q345R鋼板Z向性能實(shí)驗(yàn)，試樣拉伸斷后的試樣如下圖：

看到這里很多人可能會(huì)疑問，16mm厚的板怎么在厚度方向上取出超過50mm長的樣？

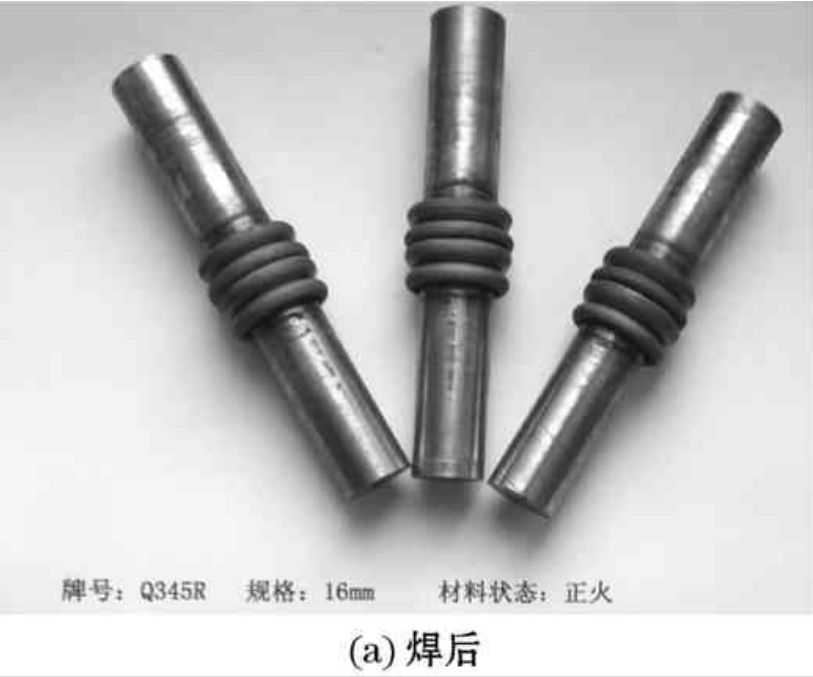

其實(shí)這個(gè)拉伸樣并非整個(gè)是一個(gè)材質(zhì)，而是在焊接了兩個(gè)高強(qiáng)度的26Cr2Ni4MoV鋼在兩邊。如下圖：

注：中間發(fā)黑的一節(jié)就是要測試的Q345R鋼板

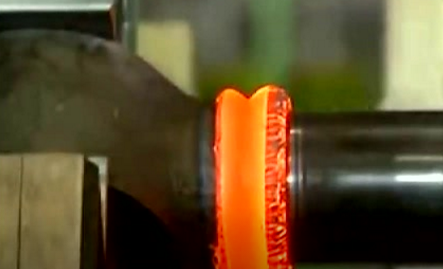

這種試樣的焊接一般采用連續(xù)動(dòng)摩擦焊機(jī)來焊接，如下圖：

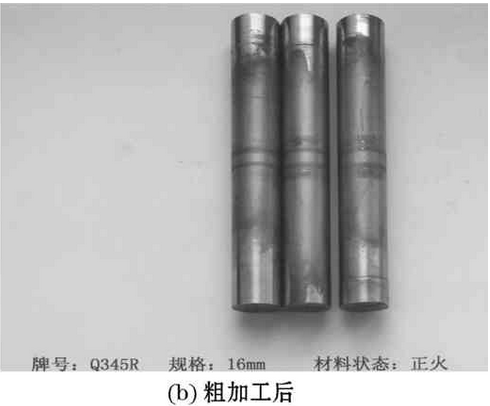

再經(jīng)過一道粗加工后得到下圖的試樣，之后再加工成Z向性能要求的拉伸試樣。

這種試樣標(biāo)準(zhǔn)上稱為帶延伸部分的試樣，主要用于厚度較小的鋼板測量。

關(guān)于Z向性能的基礎(chǔ)知識(shí)我們就講完了，要求Z向性能的標(biāo)準(zhǔn)還很多，我們就不一一例舉，而Z向性能的具體要求，參考GB/T 5313，歐標(biāo)的參考EN 10164，專業(yè)知識(shí)就是那么枯燥，需要耐心去理解。
