年底又是買車的高峰時節，大家在4S店前看著一輛輛流光溢彩的車子，是不是希望馬上開回家。作為外貌協會的買家，光彩照人的車外觀無疑是選車的重要考量因素。像下圖這樣光潔、明亮帥氣的跑車無疑更能抓住這些買家的眼光。

只是有些藕粉寶寶領車的時候會在車身上偶爾發現下面這種小波紋，表面有點像桔子皮表面。雖然不影響整體性能，但不免讓拿車的心情大打折扣。

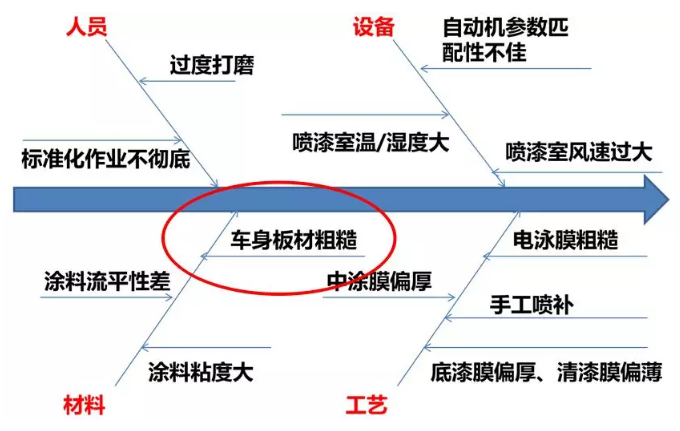

這種汽車表面質量缺陷稱為“桔皮”（英文：orange peel effect）。桔皮是評價車身面漆涂裝質量的一個重要指標，也是面漆涂層最常見和難以控制的缺陷之一。導致出現桔皮的因素很多，按照“人、機、料、法、環”的生產質量管理原則來分類，下圖是面漆產生桔皮的魚骨圖[1][2]，可以看到車身板材的粗糙也是產生桔皮的因素之一。接下來讓我們來看看車廠是如何評估“桔皮”？

桔皮檢測目前主要采用目視和桔皮儀測試兩種方法[3]：

1）目視是通過人眼的觀察和對比來評估。人眼在零部件漆膜上找到反射的光源（一般是直線雙管熒光燈），然后用人眼對反射光源的清晰度進行觀察來評估漆膜外觀桔皮狀態。像下面這兩張圖右圖的邊界就相對模糊，所以桔皮質量較差。在極少數特殊情況下，也會通過用手觸感來粗略比較桔皮狀態。

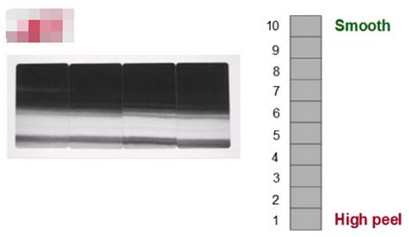

為了更好的規范評估，在評判時有一套標準板進行對比。桔皮由粗至光滑，每塊板標有相應的額定值（依次從 1 到 10），代表桔皮目視效果從劣到優。數字越大，板的質量越高。當然檢測員標準操作流程也是評估的一部分，這里不一一詳細敘述。

2）隨著消費者要求和市場更高要求，降低目視評價的風險，車廠采用桔皮儀來進行數據化測量評價。

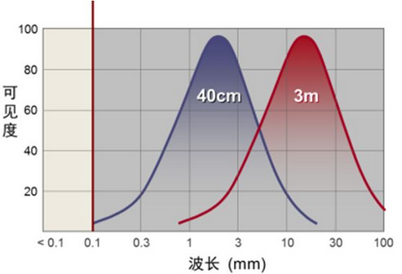

為了更好的模擬人眼的觀察，科學研究發現人眼可見的漆膜表面的結構尺寸基本在0.1-30mm 范圍內，在這范圍內，人眼對漆膜波紋結構的分辨率與所處的觀察距離相關的,像下圖所示：

• 當我們處于遠距離（3m）觀察時：能看到的 90%以上都是 10-20mm 波長的漆膜表面波紋，小于 1mm 波長的表面波紋就很難觀察到；

• 當我們處于近距離（40cm觀察是）：能看到的 90%以上都是 1-3mm 波長的漆膜表面波紋，小于 0.1mm 波長的表面波紋就很難觀察到。

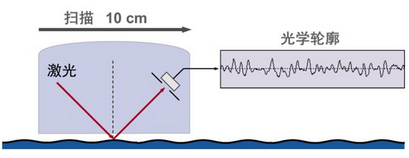

桔皮儀根據這樣的原理，利用 60°激光聚焦在漆膜表面10cm 直線長度的距離內定量測定出其表面起伏波紋，測得漆膜表面的光學輪廓獲得一組準確的數據，然后會按照一定的算法（擬合目視評價效果）轉換成輸出的數據。

為了模擬人眼的分辨率, 儀器通過濾波器將波長 1.2 -12 mm 的測量數據歸納為長波 Lw, 代表了表面較長波長的漆膜表面變化，即遠距離可以觀測到的漆膜表面桔皮結構；將波長 0.3-1.2 mm 的數據歸納為短波 Sw, 代表較短波長的漆膜表面變化，即近距離才可以觀測到漆膜表面桔皮結構。

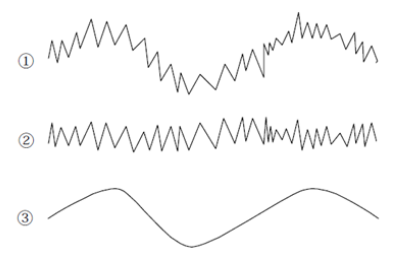

前面提到車身板材粗糙也是產生桔皮的因素之一，那么鋼廠又是如何來檢測和評估冷軋和鍍鋅板的粗糙度呢？與桔皮儀稍有不同的是，粗糙度儀的測量是用尖端很細（大約2um）的接觸式針來沿著鋼板表面行走[4][5]，然后采集到如下圖1所示的真實曲面。儀器通過一定分離可以得到兩組波形。對于2這種短周期的波形，稱為“粗糙度”，而對于3這種較長周期的波形，稱為“波紋度”。[4]

以國標GB2523-2008 冷軋金屬薄板（帶）表面粗糙度為例，里面提到測試參數用來抑制短波部分的波長一般為0.8mm, 用來抑制長波部分的波長一般為8mm,用來測試Wca的測量長度一般為25mm。

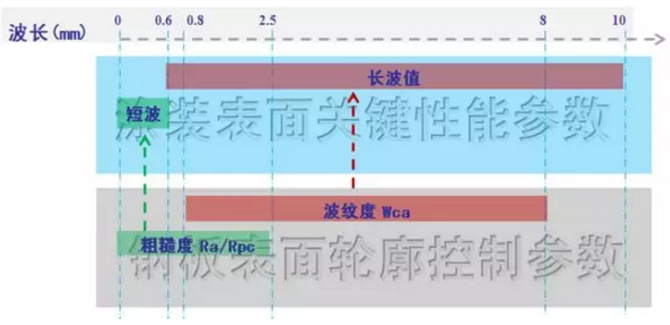

前面我們看到影響桔皮的是兩種波動：長波（1.2mm~12mm）和短波(0.3mm~1.2mm)，對應到鋼板表面粗糙度的測試參數,可以看到粗糙度和波紋度會影響長波值，粗糙度主要影響短波值。

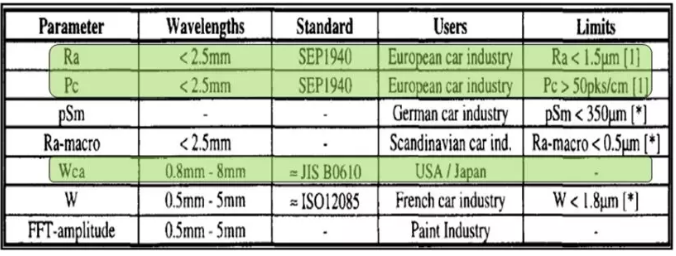

最后想再多說一句，目前國內鋼廠和車廠都有各自標準檢測粗糙度（Ra /RPc）或者波紋度（Wca）。大家在拿到檢測報告時，需關注報告上注明的標準和檢測參數設置（如波長wavelengths設置范圍和極限值Limits）。（下圖所示的Wca測試波長與GB2523的Wca測試波長不一致）。
