【導(dǎo)讀：延續(xù)昨天的內(nèi)容，向大家推薦應(yīng)用專家“一諾”同學(xué)的經(jīng)典文章——熱鍍鋅鋼板的沖壓脫鋅分析。】

鍍鋅鋼板沖壓過程中，最常見的問題就是鋅層（粉）脫落，嚴(yán)重的可能會(huì)露出鋼鐵基板。其中原因非常復(fù)雜，可能是原料鋅層附著力差，也可能是沖壓工藝導(dǎo)致。

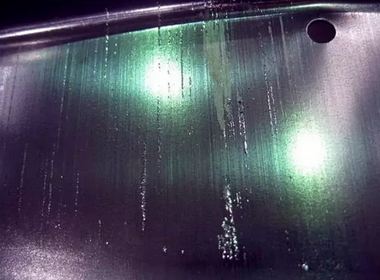

今天我們重點(diǎn)探討下沖壓工藝與鋅層脫落的關(guān)聯(lián)性和排查方法，下圖就是一種典型的沖壓工藝異常導(dǎo)致的脫鋅形貌：

從圖中可以明顯看到，脫鋅分布與沖壓變形方向基本一致。遇到這種形貌，一諾君認(rèn)為應(yīng)該先從模具與材料的匹配性上進(jìn)行確認(rèn)排查。畢竟現(xiàn)在大鋼廠的熱鍍鋅生產(chǎn)工藝都很成熟，一些常見鋼種上很少會(huì)出現(xiàn)鋅層附著力不佳的情況。

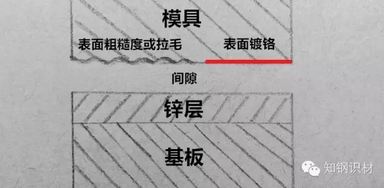

排查確認(rèn)點(diǎn)與對策：

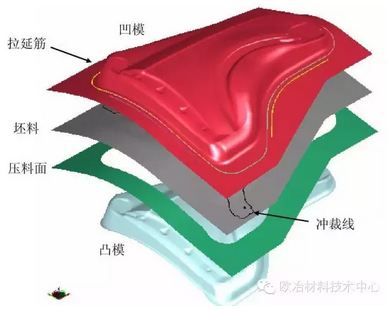

1、確認(rèn)變形量：一般脫鋅出現(xiàn)于零件變形劇烈處，特別是材料流動(dòng)拐角處?？梢赃m當(dāng)調(diào)整對應(yīng)點(diǎn)的模具R角，利于材料流動(dòng)。

2、確認(rèn)模具間隙：模具間隙太小，會(huì)導(dǎo)致摩擦力增大而脫鋅。可以采用局部涂抹紅丹，再看著色的方法，對模具間隙進(jìn)行調(diào)整。

3、確認(rèn)模具表面粗糙度：粗糙度大會(huì)導(dǎo)致摩擦力增大，通常用手觸摸模具表面會(huì)有粗糙感，嚴(yán)重的會(huì)有金屬燒結(jié)顆粒。這些位置必須拋光。

4、確認(rèn)模具硬度：采用手持式硬度計(jì)測試，可以使用表面涂覆處理、化學(xué)熱處理等方法提高表面硬度。最通常用的是表面鍍鉻，既可以提高模具表面硬度，同時(shí)也可以降低模具表面粗糙度，一舉多得。

5、不要忽視原材料厚度的波動(dòng)：原料厚度變厚，其實(shí)也就是相應(yīng)的導(dǎo)致了第二點(diǎn)間隙變小。但是?。。′摬牟皇枪に嚻罚。。?/strong>鋼板的厚度不可避免會(huì)有合理的波動(dòng)，就像卷料翹曲一樣，這是需要在加工過程中經(jīng)常關(guān)注的。

PS：實(shí)際操作中可以根據(jù)模具狀況及手頭維護(hù)資金靈活運(yùn)用。
