【導(dǎo)讀：鋼鐵材料的銹蝕是個(gè)讓人頭痛的問(wèn)題，銹蝕可能出現(xiàn)在鋼材生產(chǎn)或零件加工等各個(gè)環(huán)節(jié)。今天一諾君給大家?guī)?lái)一個(gè)沖壓件表面銹蝕的案例。】

事情源于一位貿(mào)易商朋友的苦惱：供給用戶的冷軋退火鋼板，沖壓后放三天零件就生銹。用戶說(shuō)是鋼材的問(wèn)題，百口難辯，不知從何解釋。

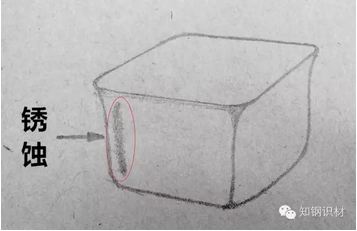

銹蝕都是發(fā)生在同一個(gè)位置，且銹蝕程度差異不大（為免爭(zhēng)議，零件圖片我們用手繪的）。感覺(jué)不是材料的問(wèn)題，但是自己知道沒(méi)用啊，關(guān)鍵是怎么說(shuō)服用戶呢？

在一諾看來(lái)，這個(gè)問(wèn)題并不復(fù)雜。為便于理解，我們將影響銹蝕的因素一一列出，逐個(gè)排除。

1、環(huán)境因素

雨天沖壓的零件沒(méi)有生銹，晴天的反而銹了，可以排除環(huán)境因素。

2、原板油膜不均

原板油膜不均一般是沿鋼卷長(zhǎng)度方向呈帶狀或橢圓形，與該零件銹蝕規(guī)律不符。

3、鋼板材質(zhì)

更換其他鋼卷沖壓，仍出現(xiàn)銹蝕，且形貌位置均無(wú)變化。

4、沖壓前補(bǔ)油

沖壓前在鋼板上補(bǔ)油，該位置仍發(fā)生銹蝕，但程度大大減輕。

5、沖壓后補(bǔ)油

沖壓后馬上對(duì)零件補(bǔ)油，該位置未再發(fā)生銹蝕。

6、零件表面形貌

銹蝕位置有輕微拉毛。

銹蝕分析

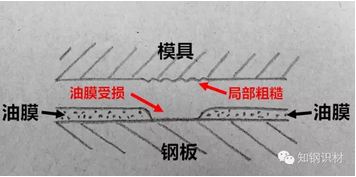

至此基本可以確認(rèn)，在沖壓過(guò)程中該位置的油膜遭到破壞，導(dǎo)致生銹。再查看模具對(duì)應(yīng)位置，明顯比其他地方粗糙，這容易損傷鋼板表面油膜，嚴(yán)重時(shí)會(huì)造成零件拉毛。

與沖壓廠模修師傅交流后，也就一支煙的功夫，師傅對(duì)模具表面進(jìn)行拋光、打磨、涂油處理，之后未再出現(xiàn)類似問(wèn)題。

ps：排查步驟基本都是同步進(jìn)行的，實(shí)際交流中用戶并不會(huì)給那么多的時(shí)間逐一確認(rèn)。
