上一期我們對(duì)熱軋卷外形質(zhì)量缺陷做了講解，本期我們要說說熱軋卷邊部的質(zhì)量缺陷，這幾個(gè)質(zhì)量問題看似差不多，都是鋼卷邊部不規(guī)整，但其實(shí)內(nèi)中各有門道。

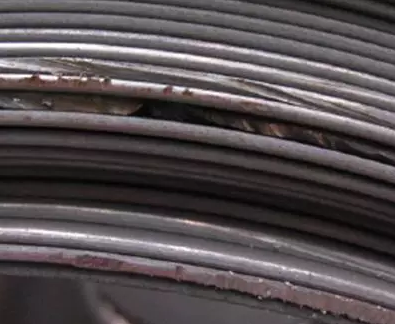

宏觀特征：損傷處平滑；

產(chǎn)生原因：帶鋼邊部與精軋導(dǎo)輪、側(cè)導(dǎo)板等接觸，產(chǎn)生劇烈摩擦，邊部金屬損傷；

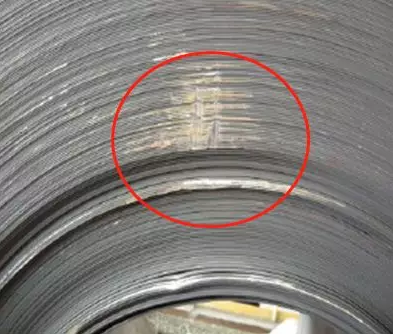

宏觀特征：損傷處不平滑；

產(chǎn)生原因：卷取側(cè)導(dǎo)板壓靠過緊，或側(cè)導(dǎo)板損傷，帶鋼邊部與之產(chǎn)生劇烈摩擦，造成邊部金屬損傷；

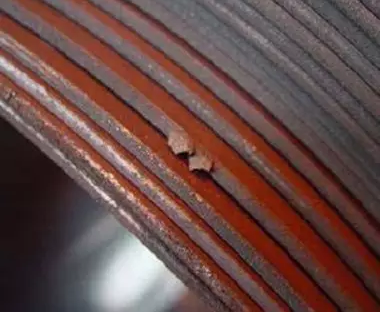

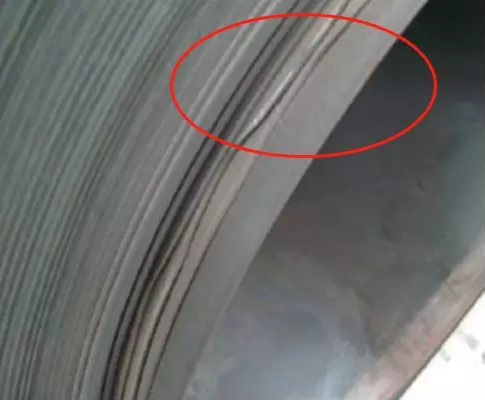

宏觀特征：外觀形狀不一，無規(guī)律；位于鋼卷兩側(cè)端面。

產(chǎn)生原因：鋼卷或捆包在行車吊運(yùn)過程中，端面受到夾具擦刮，金屬破損；

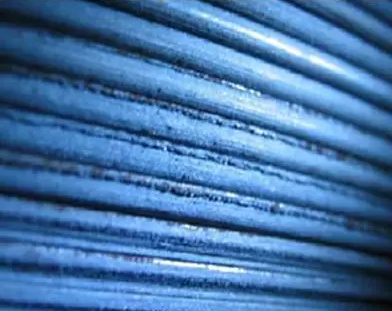

宏觀特征：鋸齒狀，大小各不相同，比較鋒利，易對(duì)包裝、皮膚劃傷。

產(chǎn)生原因：板坯加熱過程中存在夾心現(xiàn)象、軋件寬度方向溫度不均勻等原因、上下表溫度不均等原因，表層金屬在寬展中溢出，在后續(xù)減薄延伸過程中斷裂；

對(duì)于邊損缺陷，如果用戶對(duì)采購的鋼卷還要進(jìn)行切邊，則影響不大，用戶如果分條使用，也沒什么問題，但可能會(huì)有損失。

對(duì)于邊部毛刺類缺陷，主要是影響廠內(nèi)后道冷軋工序的生產(chǎn)，用戶使用一般沒問題，但用戶采購鋼卷用于深加工，則邊部毛刺也要注意。

以上缺陷如果條件允許，可以用砂輪機(jī)人工對(duì)側(cè)面進(jìn)行打磨，可以適當(dāng)減輕缺陷程度。
