導(dǎo)讀：上一期《這支鋼是熱軋還是冷彎的？》我們分享過(guò)冷彎和熱軋型鋼如何肉眼區(qū)分，這種技能雖然不能帶來(lái)什么價(jià)值，但懂了就會(huì)讓人覺(jué)得你是這個(gè)行業(yè)里的老人，偶爾在客戶面前顯擺一下，說(shuō)不定能促成單子。其實(shí)，不止型鋼有類似的經(jīng)驗(yàn)方法，在管材里面也有，比如常見(jiàn)的焊管和無(wú)縫管的區(qū)分以及焊接方式，大家搬好凳子，一起來(lái)看看。

在鋼管的貿(mào)易中，到了貨場(chǎng)經(jīng)常碰到一個(gè)問(wèn)題，如何區(qū)分無(wú)縫管和焊管。是看管端還是看鋼管表面？要如何判定它是焊管還是無(wú)縫管呢？有沒(méi)有直接快速判斷方法？當(dāng)然有，和中醫(yī)一樣，望聞問(wèn)切，外加西醫(yī)的檢測(cè)，準(zhǔn)確無(wú)誤，而且還能診斷出是什么焊縫。

從裸眼上來(lái)簡(jiǎn)單判別是否焊管，可以從三個(gè)方面著手：

A：先看內(nèi)外表面有無(wú)焊縫，有無(wú)凸起。

如果您遇到是未做表面涂層的鋼管，您先看看鋼管內(nèi)外表面。如果您從鋼管的內(nèi)外表面上看，能夠明顯看到焊縫，直接就可以判定是焊管。具體焊縫形貌，一般有直縫和螺旋兩大類。其中直焊縫，常見(jiàn)的有電阻焊和埋弧焊兩種，直縫焊也有單縫的、雙縫的，隨著技術(shù)發(fā)展，目前一般雙縫焊縫的產(chǎn)品市面上基本看不到了。

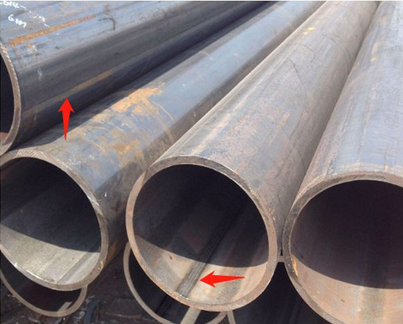

我們先看看最容易混淆的直焊縫電阻焊管，其典型焊縫圖片如下：

直縫電阻焊（RW、ERW或HFW）

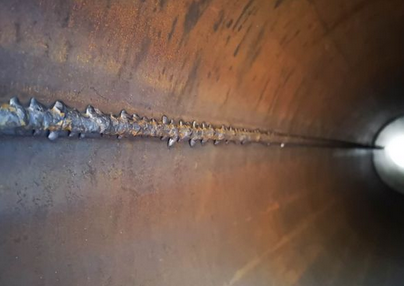

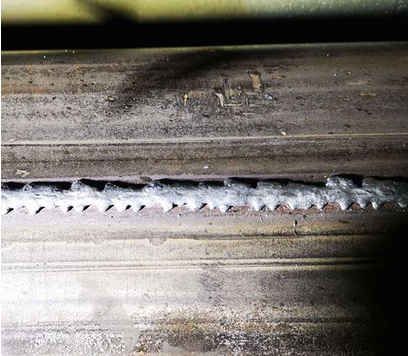

一般電阻焊（RW、ERW或HFW）的焊縫，雖用途不同對(duì)毛刺要求不同。但只要要求稍高點(diǎn)的直縫高頻焊管，焊接后是要去掉內(nèi)外毛刺的，去除后，一般會(huì)有明顯的凸起，但或或多或少會(huì)有一些條帶狀凸起（毛剌去除不足）或凹槽（毛剌去除過(guò)多）。如果在大尺寸高頻焊管中買到下圖內(nèi)外表面有這類毛刺，不管是通長(zhǎng)的，還是局部的，肯定是焊管，而且一般要考慮下是否是有漏檢情況發(fā)生。只有一些腳手架類焊管，因要求要較低的，尺寸也較小，所以往往帶毛刺供貨。

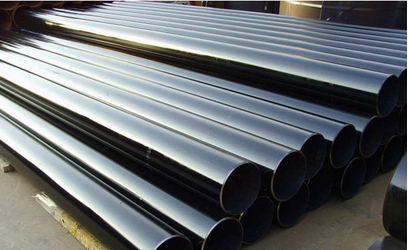

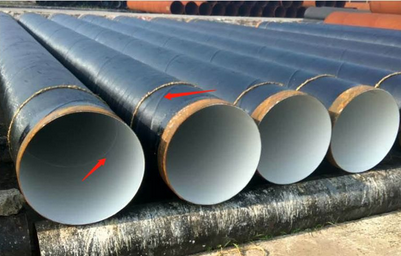

如果電阻焊焊管去除毛刺有做好內(nèi)外防腐后，由于涂料的流平性特性，涂料涂料施工后，不平整的表面流展成平滑的表面，這時(shí)，單從表面上看，非常難區(qū)分哪個(gè)是焊管，示意圖如下：

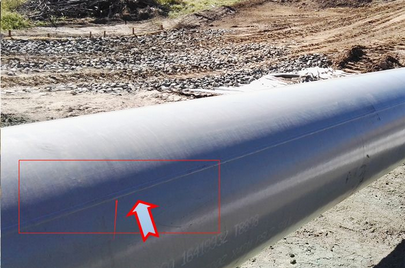

我們?cè)賮?lái)看看直縫埋弧焊（UOE、JCOE等），這類產(chǎn)品的因工藝原因，焊接過(guò)程中加入了焊絲，在焊縫處，內(nèi)外表面會(huì)有一些明顯圓滑過(guò)渡的凸起。因而比較容易辨認(rèn)。即使是涂層處理后，其表面，如仔細(xì)分辨，也能找到焊縫。

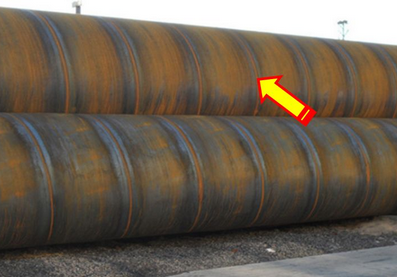

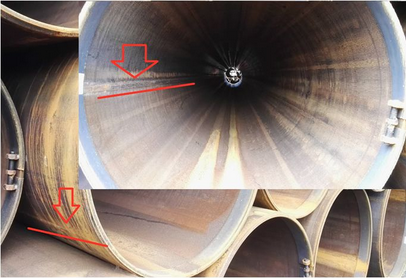

直縫埋弧焊（UOE、JCOE等）的焊縫：大尺寸焊管中比較常見(jiàn)的還有一種是螺旋焊管（SRW），這是埋弧焊的一種，一般這類焊管的焊縫沿鋼管的縱向呈螺旋曲線，相當(dāng)于繞在鋼管表面上的。這種焊縫，其內(nèi)外表面也會(huì)有一些明顯圓滑過(guò)渡的凸起。如下圖所示。這類鋼管，即使是涂層處理后，其表面，如仔細(xì)分辨，也能找到焊縫。

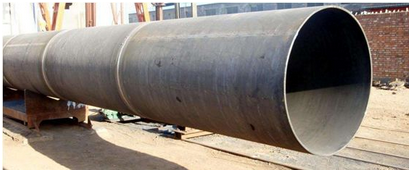

有時(shí)候，部分厚壁管，也有采用環(huán)焊對(duì)接的方式，長(zhǎng)度方向上，可能有幾圈環(huán)焊縫，一般焊縫內(nèi)外壁上均有凸起?？蓞⒖枷聢D：

B：再看鋼管顏色和條帶

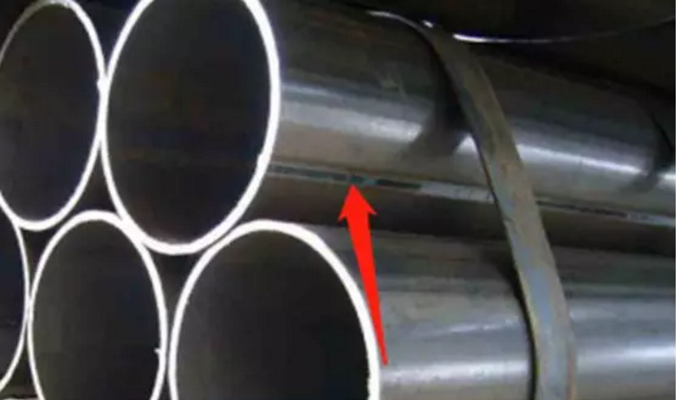

高頻焊管生產(chǎn)過(guò)程中因高溫加熱及去毛刺原因，一般焊縫及其熱影響區(qū)的顏色與其它部位不同，一般呈青色或者說(shuō)顏色明顯偏深，與周圍的顏色明顯不同，呈縱長(zhǎng)條帶狀分布，寬度基本相同，沒(méi)有明顯的深度變化。而無(wú)縫鋼一般沒(méi)有這樣通長(zhǎng)的條帶狀痕跡，有時(shí)軋制的欠充滿類缺欠（指允許存在的缺陷），也會(huì)呈現(xiàn)類似一切向形貌，但欠充滿一般很難通長(zhǎng)分布，且無(wú)法保證寬度和深度的一致。也比較好區(qū)分。

C：三看壁厚公差水平及橢圓度

無(wú)縫鋼管多是用管坯直接穿孔軋制而成，從管坯到鋼管成型，是三維的復(fù)雜變形，相對(duì)兩維的板材軋制，其壁厚精度控制難度要高得多。一般鋼管的壁厚公差水平是±12.5%左右，部分水平較高的能達(dá)到±8-10%，極個(gè)別的能夠達(dá)到±5%左右，且這類鋼管多是厚壁管。而焊接管因直接從熱軋/厚板所制的鋼板或鋼卷焊接而來(lái)，其壁厚質(zhì)量取決于鋼板的厚度控制精度，一般可以達(dá)到±0.10mm以內(nèi)。所以壁厚精度很高的管子，一般是焊管的可能性較高。

同時(shí)，因焊接鋼管成型工藝的原因，ERW焊管一般稱為天然的抗擠管，UOE管因O成型及擴(kuò)徑原因，一般圓度也較好。所以橢圓度水平，也可以作為是否是焊管的一個(gè)依據(jù)。橢圓度小的鋼管，焊管的可能性較大。

在敲擊時(shí)的產(chǎn)生聲音上，如果鋼管短的話，往硬質(zhì)地面上摔一下聽(tīng)聽(tīng)聲音，聲音很清脆的就是無(wú)縫鋼管，焊接鋼管的聲音則比較暗啞沉悶。但這種方法，不是十分熟悉的業(yè)內(nèi)人士是很難區(qū)分的，所以只能當(dāng)做參考！

問(wèn)當(dāng)然是最簡(jiǎn)單的了，問(wèn)問(wèn)貨主就知道是什么，但作為一個(gè)鋼鐵界資深從業(yè)人員，一問(wèn)就漏了短，所以我們才需要一些小訣竅！

“切”主要是摸鋼管的端面內(nèi)表光滑程度，一般無(wú)縫管因壁厚均勻性會(huì)稍差，整個(gè)壁厚周向輪廓上會(huì)有較明顯的高低起伏感。比較嚴(yán)重的，還會(huì)有內(nèi)表筋，一般是對(duì)稱的內(nèi)表縱向分布，可能是兩條，也可能是4條，對(duì)稱分布。但這類筋類缺欠（指允許存在的缺陷），縱向分布一般是寬度變動(dòng)較大，高度變化也較大。

焊管一般端部除焊縫處可能因焊縫原因可能會(huì)有高低變化外，其余部分，觸摸是會(huì)有連續(xù)光滑、平順的感覺(jué)。

金相實(shí)驗(yàn)是指將鋼管取樣，或者直接在管端打磨，采用腐蝕后觀察金相組織的方法來(lái)判定焊縫。這種方法的優(yōu)點(diǎn)是在取樣位置正確時(shí)，判斷最為精確，如果取樣位置不對(duì)，將非焊縫位置做蝕法檢驗(yàn)，結(jié)果當(dāng)然也就完全相反了。

常見(jiàn)腐蝕方法有熱酸蝕法和冷酸蝕法、電蝕法幾種。經(jīng)常采用的是冷酸蝕。浸蝕劑的選擇視鋼種和合金的類別而定。對(duì)碳鋼和低合金鋼焊縫,常采用2%-4%硝酸酒精溶液溶液冷蝕。冷酸蝕時(shí)可用擦式或浸入式的方式進(jìn)行。

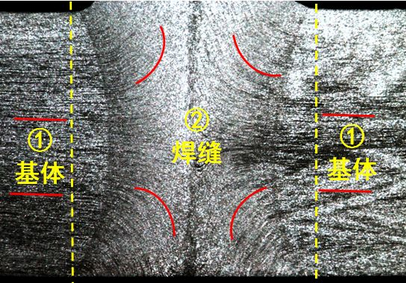

常見(jiàn)電阻焊焊縫組織與基體組織的圖片如下，因焊接是熱淀溶狀態(tài)下擠出焊合的，所以焊縫兩邊的組織流線是從中間向兩邊走的。無(wú)縫鋼管中組織總體是一致的，無(wú)論是否熱處理，一般都是類似于①區(qū)的。如果鋼管中組織有類似于下圖的中的黃色②區(qū)的組織，則肯定是焊管了。

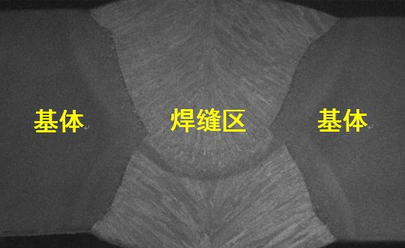

常見(jiàn)埋弧焊焊縫組織與基體組織的圖片如下，因埋弧焊是加入焊絲后，在熔融狀態(tài)下逐慚冷確形成，因此焊縫組織呈鑄態(tài)的結(jié)晶狀，這與基體組織差異性很大，很容易區(qū)分。

綜合上所述，判斷焊管的方式有多種，但如果產(chǎn)品毛刺去除較好、且有涂層的話，沒(méi)有一種方法是能夠完全簡(jiǎn)單直接地判斷是否是焊管。實(shí)際工作中往往是多種方法組合，同時(shí)加上良好的查看貨物質(zhì)保書(shū)習(xí)慣，從質(zhì)保書(shū)中的制造方法，結(jié)合成分等多種方法的結(jié)合，判斷才能準(zhǔn)確。

以上就是一名鋼管老中醫(yī)的一些小訣竅，喜歡的就點(diǎn)個(gè)贊吧
