今天講的核聚變堆包層結構材料的演進史，就是一個很好的案例。

- 01 -

能源是人類社會生存發展的重要物質基礎，直接關系到國計民生和國家戰略競爭力。以氫同位素氘氚(D-T)為主要原料的受控核聚變能，因其主要燃料氘儲量豐富，反應主要產物為無放射性的氦(He)，且具有固有的安全性，被認為是理想的清潔能源。

2006年11月，美國、歐盟、日本、韓國、俄羅斯、印度和中國七方正式簽訂協議，啟動全超導磁約束國際熱核實驗堆ITER(International Thermonuclear Experimental Reactor)建設，以驗證和平利用核聚變能發電的科學和工程技術可行性。

為了解決ITER與示范性聚變核電廠DEMO(Demonstration Fusion Power Plant)之間的技術問題，美國計劃建造聚變核科學設施FNSF(Fusion Nuclear Science Facility)用于理解聚變堆復雜的聚變等離子體與材料相互作用、核材料相互作用、氚燃料管理以及功率提取等。基于與FNSF同樣的目的，中國計劃建造中國聚變工程實驗堆CFETR(China Fusion Engineering Test Reactor)，CFETR一期要解決等離子體穩態運行與氚自持兩個關鍵問題，CFETR二期實現聚變功率為1GW的DEMO堆相關技術問題確認。

費米曾說過，核技術的成敗取決于材料在反應堆中強輻射場下的行為。這句話是針對裂變堆的，但對聚變堆而言，核材料面臨的問題反而更加嚴峻。

在商業化的托卡馬可聚變堆中，其包層系統中的第一壁(First Wall，簡稱FW)材料，也就是直接面向等離子體的那層材料，需要滿足以下多種嚴苛的要求，例如低氚滯留；抗中子輻照能力；抗等離子體輻照；低活化；耐高溫&耐熱沖擊，以上幾個條件滿足一個就已經十分困難了，滿足所有條件的材料目前還不存在。

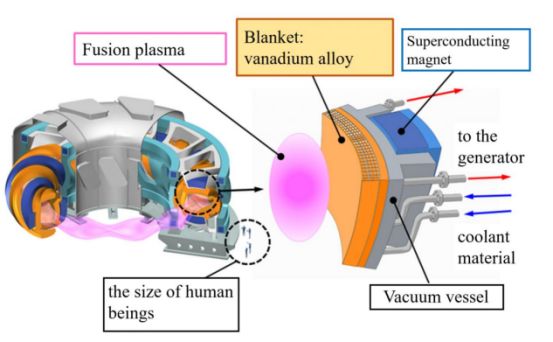

包層系統（Blanket）是聚變堆中最重要的部件之一，為整個核聚變裝置提供中子和高熱負荷的屏蔽，是核聚變裝置的關鍵系統。包層系統包括覆蓋于核聚變堆真空室內壁的兩個不同的子系統，分別是壁掛包層模塊和端口掛載包層模塊。每個模塊由第一壁、屏蔽塊(Shield Module)以及柔性支撐等組成。其中，第一壁提供了包層系統與等離子體的界面并屏蔽等離子體運行時產生的高熱負荷。

包層系統的主要作用包括：

(1)能量轉換，將由高能中子攜帶的聚變反應能量轉換成熱量，并進一步有效提取用于發電；

(2)產氚，在包層中利用含鋰的氚增殖劑與中子反應產生氚，并進行提取，投入到主真空室中，進行燃燒；

(3)屏蔽輻照，屏蔽中子并防止堆內放射物質泄漏。

圖片源自網絡

- 02 -

包層的分類方法很多，包括以氚增殖劑劃分、以冷卻劑劃分、以結構材料劃分等。其中，最常用的是以氚增殖劑的狀態劃分，具體可以劃分為固態氚增殖劑包層與液態氚增殖劑包層兩種，分別簡稱固態包層與液態包層。

固態包層的氚增殖劑主要有Li2TiO3、LiAlO2、Li4SiO4、LiZrO3等陶瓷。由于固態氚增殖劑鋰原子密度及填充率的限制，為滿足氚增殖率要求，需要采用金屬Be和Pb等中子倍增劑。

液態增殖劑主要包括液態金屬鋰(Li)、液態鋰鉛共晶體(LiPb)、熔鹽(FLiBe)等。液態金屬鋰增殖劑中有效氚增殖元素Li原子密度較高，在所有的氚增殖劑中具有最強的氚增殖能力。在液態金屬LiPb中，Pb是中子倍增劑。

包層的冷卻方式設計主要有氦冷、水冷及液態金屬/熔鹽自冷三種。其中對于固態包層來說，冷卻方式可選擇氦冷與水冷；對于液態包層來說，除了外加的氦冷或水冷外，液態氚增殖劑本身也具有帶出熱量的能力。

聚變堆包層結構材料所處環境較為惡劣，對材料性能要求相對較高。

在聚變堆中，高通量14MeV中子輻照協同嬗變產生的氦、氫等雜質元素將會對材料產生顯著的影響，在材料中產生輻照缺陷、氦泡等，使材料的強度、韌性等力學性能顯著下降乃至失效，從而降低材料在聚變堆中的壽命，影響反應堆的正常運轉與安全。同時，包層結構材料還會受到較高的熱負荷，并可能會受到冷卻劑和液態氚增殖劑的腐蝕作用。

目前普遍認為，包層結構材料需要滿足以下幾個基本要求：

(1)中子截面小、低活化；

(2)力學性能穩定，且具有足夠的韌性、塑性、強度及高溫蠕變強度；

(3)具有較強的抗腐蝕性能，對應力和晶間腐蝕不敏感；

(4)具有較好的抗高能中子輻照能力。

以下將介紹普通RAFM鋼、機械合金化ODS鋼、改良的RAFM鋼、非機械合金化ODS鋼、釩合金、碳化硅復合材料等六種候選包層結構材料，并對未來潛在的聚變堆結構材料候選材料進行介紹。

- 03 -

低活化鐵素體馬氏體鋼（RAFM）

RAFM鋼的發展歷史可以追溯到1980年前后，美國、歐洲、日本相繼進行了RAFM鋼的研究開發，主要的開發思路是對耐熱鋼HT-9(12Cr-1Mo-0.3V)鋼和改進型的9Cr-1Mo鋼進行低活化改進，將高活化元素Mo和Nb以低活性的元素W、V、Ti、Ta代替，來實現聚變堆要求的低活化特性。

相比奧氏體不銹鋼(如316L等)，RAFM鋼展現了更低的輻照活性、更高的熱導率、更低的熱膨脹率和極好的抗腫脹性能。

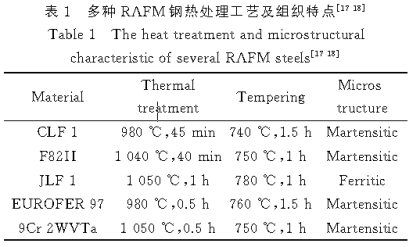

下表給出了多種RAFM鋼的熱處理工藝及組織特點。目前已有的RAFM鋼的合金化元素含量及熱處理工藝，都是在考慮低活化的基礎上，綜合考慮了高溫蠕變、低溫輻照脆化、抗拉強度等力學性能后得出的。

從2006年起，為配合我國氦冷固態試驗增殖包層的設計研究，核工業西南物理研究院與中科院金屬研究所等多家單位聯合開發出了一種RAFM鋼，命名為CLF-1。

該鋼在韌脆轉變溫度、高溫拉伸性能尤其是在抗拉強度等方面已與國際同類鋼的水平相近，目前已經完成了3批5t級低活化馬氏體鋼CLF-1鋼錠的生產。

中國科學院金屬研究所和近代物理所為開發適用于未來重大核電裝置的結構材料，聯合研制了具有耐高溫、耐輻照、耐液態金屬腐蝕的SIMP鋼。

SIMP鋼是在傳統9%～12%Cr鐵素體/馬氏體耐熱鋼的基礎上，在鋼中增加Cr和Si含量，從而提高抗液態金屬腐蝕能力和抗氧化能力；提高C含量抑制高溫δ鐵素體，獲得全馬氏體組織，將鋼中Ni、P、Cu、Co、Al等活化元素的含量降低至極低水平以提高抗輻照性能。

優化后的SIMP鋼最終名義成分為：0.20C-1.2Si-10.5Cr-1.5W-0.2V-0.15Ti(質量分?jǐn)?shù)，%)。經過大量實驗驗證，SIMP鋼與T91鋼等傳統已有低活化鋼相比，具有低的熱膨脹系數，高的熱導率，優良的高溫蠕變性能、耐高溫耐腐蝕性能和抗輻照性能，同時還具有優異的力學性能。

低活化鐵素體馬氏體鋼(RAFM)的預期工作溫度區間是325～550℃，低溫限制是由輻照誘導的硬化和脆化導致的，高溫限制是由熱蠕變強度決定的。

研究表明，傳統RAFM鋼存在以下幾方面的問題：

1、550℃以上，長時間熱時效問題及低蠕變強度；

2、疲勞、蠕變疲勞導致的循環軟化；

3、延展性降低，在裂變中子輻照超過1～10dpa時出現低溫輻照脆化，且在聚變中子輻照環境下可能會更加嚴重；

4、輻照腫脹，在25～50dpa以上，輻照腫脹程度將不能接受；

5、與焊接相關眾多的問題，對于全尺寸包層模塊來說，焊前熱處理很難完成，輻照可能會導致熱影響區域力學性能的急劇下降。

目前，ITER中的包層結構材料仍以RAFM鋼為主要的候選材料，但異形件的加工、鎢與低活化鋼的連接仍是一個難點。在面向CFTER及未來DEMO堆包層的應用中，RAFM鋼的雜質控制將會是一個重要的問題，包括原材料的純化以及制造過程的清潔。

- 04 -

機械合金化ODS鋼

ODS鋼在先進核能系統中的發展，始于1987年日本對于先進快堆包殼材料的研究，并一直以機械合金化為主要的制備手段。

ODS鋼內部高度彌散的納米析出相和相對細小的晶粒(如下圖所示)可以有效提升材料的高溫蠕變強度，同時保持韌性和延展性不出現明顯的降低，且維持足夠低的韌脆轉變溫度。

另外，ODS鋼還具有優良的抗中子輻照腫脹性能，且對氫脆、氦脆不敏感。

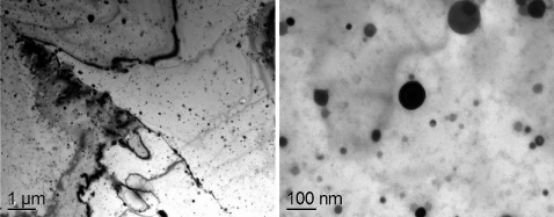

ODS鋼中的彌散相分布

對氧化物彌散強化鋼(ODS)的研究聚焦于兩種組分：

具有～9%Cr組分的馬氏體基體鋼和具有12%～16%Cr組分的鐵素體基體鋼。雖然基于之前的研究表明，傳統的含12%～17%Cr的鐵素體鋼具有輻照誘導的析出物(例如α析出物)，但是它仍然是適用于極高服役溫度(達到750～800℃)的反應堆的候選結構材料。

較低Cr含量的ODS鋼，在通過適當?shù)臒崽幚砗罂梢跃哂懈玫母飨蛲裕⑶铱赡芴峁└玫牡蜏財嗔秧g性。但是受限于熱處理的馬氏體鋼基體的熱穩定性，它的最高應用溫度只有600～650℃。

相比RAFM鋼，ODS鋼展現出了極佳的抗輻照性能。ODS鋼之所以能夠降低或者延緩輻照誘導的材料性能退化，是因?yàn)镺DS鋼基體中大量的界面以及納米尺度的氧化物顆粒能夠作為捕獲擴散的點缺陷和氦原子的位點。

一般來說，ODS鋼制備工藝為：氣霧化預合金粉末與Y2O3粉末通過機械合金化，從而使Y強制溶解在鐵素體相中，然后通過熱等靜壓等致密化手段對機械合金化粉末進行燒結，并在加熱過程中促進納米氧化物顆粒的形核，最后，對ODS鋼進行變形加工和熱處理以進一步對其組織進行調控。

然而，機械合金化生產中存在的幾個問題限制了其發展：耗費時間長，成本高，效率低，研磨介質(容器和氣氛)的不利影響，合金成分均勻性控制以及產品批次穩定性。

- 05 -

改良RAFM鋼

為了彌補傳統RAFM 鋼與ODS發展的鴻溝，美國橡樹嶺國家實驗室基于熱力學模擬計算開發了一種RAFM 鋼的改良型品種：可澆鑄納米結構合金CNA(Castable nanostructured alloys)。

相比傳統RAFM 鋼，CNA主要的變化有兩點：

第一，化學成分優化，如提高N含量，降低C含量，并額外提高V、Ta的含量。

第二，熱機械處理，包括600～700℃溫度范圍內的熱軋，多次奧氏體化及回火等。這些改善的目的，是在鋼中引入更多的MX和M2X析出相(M=V,Ta;X=N,C)，以增強鋼的力學性能及抗輻照性能。

CNA鋼相比傳統RAFM鋼，在屈服強度、高溫蠕變強度、抗輻照性能等方面都有了明顯的提升，同時CNA成本與原來的RAFM鋼幾乎一致，遠低于利用粉末冶金工藝制作的ODS鋼，并且避免了ODS鋼粉末冶煉導致的大規模生產困難。

目前這類鋼較大的問題是：

(1)缺少工業化生產的技術，缺少焊接性能信息，不確定是否能在焊接區域保持良好的力學性能；

(2)材料數據庫不完全，特別是熱時效和蠕變疲勞數據。

目前，最迫切的問題，是實驗確認納米級析出相在熱時效和輻照條件下的穩定性，而且，CNA鋼缺少中子輻照數據。

歐洲也開展了類似于CNA鋼的改良RAFM 鋼發展探索，主要手段也是成分微調以及熱機械處理，并針對水冷/氦冷包層設計方案分別給出了RAFM 鋼改良目標。對于水冷包層，RAFM 鋼改良目標是提高低溫抗輻照性能；而對于氦冷包層，目標是提高高溫力學性能(強度、蠕變、蠕變疲勞)。

在未來很長一段時間，對于CNA鋼的研究將集中在材料成分、熱處理工藝的進一步優化及該材料的可靠性分析，包括析出相熱時效、輻照穩定性等。

- 06 -

非機械合金化ODS鋼

ODS鋼具有極為誘人的性能及在未來聚變堆包層應用的前景，然而機械合金化帶來的高成本、低效率生產成為了限制其發展的瓶頸。

美國愛荷華州立大學的Rieken等提出了氣霧化反應合成的方法來替代機械合金過程獲得ODS鋼。

西班牙納瓦拉大學的Gil等在Rieken工作的基礎上嘗試一種氣體霧化粉末表面處理＋反應合成的方法制作了成分為Fe-14Cr-2W-0.3Ti-0.23Y的ODS鋼。

北京科技大學燕青芝等用熔煉鑄造工藝制備了ODS鋼，然后將稀土元素溶入鋼液、含氧載體氧化鐵粉體預先置入錠模中，在澆鑄過程中氧化鐵發生溶解熔化進入鋼液，氧與鋼液中的稀土元素化合形成彌散分布的氧化物。

實驗得到的氧化物顆粒均在5nm以下，大部分在1nm左右；并且得到的不是二元而是三元稀土氧化物(YTiO3顆粒)；該成分的氧化物高溫穩定性好，對位錯釘扎能力強，大幅提高了鋼的高溫強度和抗蠕變性能。該ODS鋼在離子輻照考核中展現出了良好的抗腫脹及穩定性。

中科院金屬所Wang等采用與Gil類似的工藝，通過氣霧化法制備了含Ti和Y的RAFM 鋼粉體，然后在4x10-3Pa氧分壓氛圍內進行熱處理引入氧。根據他們的實驗結果，產物為Ti或者Y的氧化物。粉末顆粒的表面有Y2O3的團簇以及連續分布的厚TiO2層。

內氧化ODS合金的制備已在銅、鎳等合金中成功應用，對于非機械合金化ODS鋼，其工藝的優化，特別是氧含量的控制仍是難點，也是研究的熱點。

- 07 -

釩合金

從20世紀80年代開始，釩合金由于活性低、耐中子輻照、高溫強度高以及與液態鋰相容性好等優點，被認為是聚變堆包層結構材料的一種很有吸引力的候選材料。

釩合金具有較好的延展性并且沒有鐵磁性，這是其優于其他候選材料的方面。目前應用于聚變包層結構材料的釩合金主要為V-(4-5)Cr-(4-5)Ti系列的釩合金。

Cr的添加可以增加釩合金的高溫強度，Ti的添加可以通過吸收雜質來提高釩合金的韌性。然而，對于V-xCr-yTi來說，當x+y>10%時，釩合金會變脆。美國通用原子公司曾生產了一爐具有優良性能的釩合金，用于DIII-D裝置的V-4Cr-4Ti的偏濾器。日本生產了NIFS-Heat-1、NIFS-Heat-2和NIFS-Heat-3等合金產品。

釩合金尚待解決的重要問題是，熱蠕變和輻照蠕變的數據不夠完善，熱蠕變和He誘導的脆性限制了使用溫度上限，嬗變產生的氦，對力學性能以及輻照穩定性具有顯著影響，另外輻照還會影響斷裂性能(例如低溫輻照變脆現象，在輻照溫度低于～400℃時很顯著)。

釩合金高氫同位素滯留和滲透的特點，也是限制其在聚變堆中應用的一個重要問題。作為聚變氘－氚(D-T)反應的燃料，氚的用量非常巨大(一個1GW/y的D-T反應堆每年需消耗56kg的氚)，而自然界中幾乎沒有氚，目前靠裂變堆提供氚的造價又極其高昂(CANDU堆生產：30000美元/g)，因此未來聚變堆將引入氚增殖包層，來解決這一問題。

在ITER的D-T運行階段以及未來聚變裝置中，大量氘氚被充入反應室中，以約3%的(ITER)燃燒效率反應，其余的氘氚在反應室內循環，將作用于壁材料上，在材料中滯留。氚在材料中的滯留及其清除是目前影響ITER高參數、長脈沖運行的等離子壁交互作用（PWI:Plasma Wall Interaction）的重要問題之一。

對于聚變堆本身，氚滲透滯留問題的重要性體現在：

(1)聚變堆中，氚總量必須控制在一定的范圍；

(2)氫同位素氘、氚在聚變堆中的各種滲透行為使得氚的收集變困難；

(3)燃料中氘對包層結構的滲透將導致額外的氫同位素分離工序，使氚工廠的設計復雜化；

(4)氚從包層滲透進入主真空室可能影響第一壁的循環，進而影響堆的高參數穩態運行。

聚變堆中任何與氫接觸的材料都存在氫的滲透問題，考慮到包層內部近10000m2的表面將直接與氚接觸，氚滲透造成的影響將是非常巨大的。以V-5Cr-5Ti的滯留行為為例，研究發現，在經歷同條件氚注入后，V-5Cr-5Ti的滯留量比普通的RAFM 鋼高約3000倍，低劑量的輻照后，滯留量還會有近百倍的提升。

氚自持是聚變堆穩定運行的一個必要條件。如果選擇釩合金作為包層結構材料，其表面必須有具有極好阻氚性能的阻氚涂層存在，且該涂層能在氚增殖劑、冷卻劑(主要指水及液態金屬)腐蝕和中子腐蝕下保持穩定的阻氚性能。這無疑提高了釩合金應用的成本并限制了其在聚變堆中的應用。

- 08 -

碳化硅復合材料

SiC纖維增強的SiC基陶瓷復合材料(SiC/SiC)，在核反應堆中的應用研究已持續了數十年，其最初的應用是在高溫氣冷反應堆中。這種材料相比于RAFM鋼具有更高的運行溫度，預期的運行溫度可以達到5001000℃。純SiC和SiC/SiC復合材料于最近被證明在此溫度區間達到～70dpa的輻照劑量時，仍然具有好的尺寸穩定性和高的強度。

并在1100℃時仍然和Pb-Li具有好的相容性。盡管在300℃時輻照后樣品的強度有所降低，但是基底的斷裂強度(由比例極限應力所測)在500℃和800℃輻照后幾乎沒有受到影響。

輻照之后的微結構表征表明相間區域有著很大的改變，出現了多晶區域和少量微裂紋。對于化學氣相滲透制備的SiC基底微結構，除了有一些間隙位錯環之外，并沒有太大的改變。最近的一些實驗研究為SiC復合材料的發展提供了很多有用的基礎數據，并且解決了一些重要的可行性問題。

例如，最近的中子輻照研究表明，對8種SiC/SiC焊接樣品在500℃下進行中子輻照到3dpa，發現扭轉剪切強度并沒有顯著的降低。Frazer等使用各種新型的表征手段對SiC/SiC復合材料的局域力學性能進行了表征與評估。

Katsumi Yoshida等利用電泳沉積技術制備了層狀SiC/SiC復合材料，并對材料的力學性能進行研究，發現SiC纖維交叉排列有助于提高其力學性能。

SiC/SiC復合材料雖然最近取得了一些進展，并且在高劑量中子輻照后具有較好的尺寸和穩定的力學性能，但是要想使SiC/SiC復合材料作為聚變堆結構材料應用仍然還有大量的可行性問題需要解決。例如，SiC/SiC復合材料焊接困難，制造費用高，結構設計標準有待確定以及拉伸強度有限等問題。

- 09 -

新型結構材料

目前ODS鋼、釩合金、碳化硅材料都存在一些局限，另外從更高輻照水平的示范堆(21世紀40年代)或商用原型電站(21世紀50年代)的要求看，ODS鋼也不能滿足需求。因此，聚變能長遠的發展需求還需要研發其他先進的結構材料。復合塊狀非晶材料以及高熵合金在多個方面展現了優良的性能，是有潛力的候選材料。

塊狀非晶材料(以下簡稱非晶材料)又稱金屬玻璃，20世紀60年代開始進入人們的視野。非晶材料由于原子排列長程無序，短程有序，其物理、化學性能與晶體合金存在較大差異，在多方面存在優勢，包括：

(1)非晶材料沒有韌脆轉變溫度，其動態斷裂韌性隨載荷速率增加而提高；

(2)非晶合金原子無序排列，其抗輻照性能優于晶體合金；

(3)非晶合金具有極好的耐腐蝕性能；

(4)非晶材料與玻璃類似，存在超塑區間，可加熱軟化且易成型，從而解決了加工問題。

目前塊狀非晶材料的制備方法主要是銅模鑄造法。然而，非晶材料也存在一些劣勢，主要包括室溫脆性以及應變軟化，從而限制了其在結構材料中的應用。

因此，科研人員開展了非晶復合材料的研發，以解決上述兩個問題。

根據復合相的來源，非晶復合材料可分為兩種：外加晶體相的塊體非晶復合材料和內生塊體非晶復合材料。

2010年，北京科技大學新金屬材料國家重點實驗室呂昭平和吳淵等將相變誘導塑性(Transformation induced plasticity-TRIP)的概念引入非晶合金材料，成功地制備出具有拉伸塑性和加工硬化能力的相變誘導塑性非晶復合材料。

其基本思路為：

(1)通過添加合適的合金化元素，提高非晶基體玻璃形成能力，使合金液體具有良好的過冷能力；

(2)隨著溫度的降低，合金化元素與主元素形成高熔點金屬間化合物析出；

(3)隨著冷卻的進一步進行，高熔點金屬間化合物作為異質形核核心，促進亞穩晶體母相的均勻彌散析出；

(4)剩余熔融液體凝固形成非晶基體。

依據該思路，可設計開發適合聚變結構材料使用的非晶復合材料，需要注意的事項有：高活化元素含量的控制；非晶復合材料與氫的相容性，主要考慮到氫同位素特別是氚在鋯等元素中滯留量及滲透率較大，直接影響聚變堆安全性和經濟性。

另一種可能的材料是高熵合金。自2004年中國臺灣學者葉均蔚提出了打破傳統合金單一主元設計模式的高熵合金概念開始，高熵合金吸引了國內外眾多學者的關注。

多主元的特點導致高熵合金晶格畸變嚴重、高混合熵、高溫相穩定，通過適當?shù)暮辖鸪煞终{(diào)配，可獲得高溫蠕變性能好、抗腐蝕、抗氧化、高強度的適合于高溫結構材料的高熵合金。

2014年Science雜志報道了一種FeCoNiCrMn高熵合金，其斷裂韌性優于大多數傳統金屬材料，斷裂韌性在溫度下降到液氮溫度時仍保持穩定。

美國橡樹嶺國家實驗室Kiran Kumar等認為優良的力學性能及抗腐蝕性能使得高熵合金成為了極具潛力的裂變堆和聚變堆候選結構材料。他們還借助離子束對FeNiMnCr高熵合金進行了離子輻照，發現其具有特別好的抗輻照性能，超過了奧氏體不銹鋼材料，進一步為高熵合金在聚變堆包層結構材料的應用提供了依據。

然而，需要注意的是，關于高熵合金中合金元素對合金組織性能的影響還沒有成熟的指導理論，目前發展的高熵合金體系中未發現有不包含高活化元素Ni、Co、Cu、Al的體系。

- 10 -

在未來幾年，國內的包層結構材料的研究仍會以RAFM鋼，改良RAFM鋼及ODS鋼的制備工藝提升、性能測試及部件制作為主。

除了材料研發外，材料測試平臺的建立也是重要的環節。在聚變包層結構材料發展的進程中，仍缺少一些重要的材料可靠性評估平臺，其中，以14MeV的中子源與能同時處理放射性樣品和含氚樣品的聚變材料熱室最為重要。

目前絕大多數聚變候選材料的中子輻照損傷數據來自裂變堆或散裂中子源。由于不同能量中子產生的嬗變產物含量(特別是He和H)不同，基于上述兩種中子源輻照測評的結果難以正確反映材料在聚變中子輻照下的損傷程度。

而對于聚變材料熱室，美國橡樹嶺國家實驗室、日本的京都大學和靜岡大學等單位都已引入了相關的平臺，國內目前還沒有專門針對聚變材料的熱室平臺，這嚴重影響了國內的聚變包層材料與氚相容性和氚輸運分析的研究。

- 11 -

據人民日?qǐng)?bào)消息，9月26日，在日本大阪舉行的國際慣性聚變科學與應用（IFSA）會議上，我國理論物理學家、中國科學院院士賀賢土榮獲世界核聚變能源領域最高獎愛德華泰勒獎。同時獲獎的還有法國科學家Patrick Mora教授等人。

圖片源自網絡

賀賢土在中國激光驅動慣性約束聚變計劃（ICF）中，曾多年領導研究團隊突破大量科學和技術難關，建成了中國獨立自主的ICF研究體系，并領導團隊獲得了中國首次間接驅動和直接驅動出熱核中子的重要進展；同時，他提出了不同于國際上現有ICF點火途徑的新型混合驅動點火模型。

愛德華·泰勒獎是美國核物理學會設立、以“氫彈之父”愛德華·泰勒命名的聚變能源領域最高獎項，每?jī)赡暝趪?guó)際慣性聚變科學與應用大會上頒發，每次授予兩名杰出科學家，獎勵他們?cè)谶\(yùn)用激光和離子粒子束產生高溫高強物質來進行科學研究及可控?zé)崮芎司圩兩系那把匮芯亢皖I(lǐng)導力。

期待有更多來自中國的科學家，在核聚變反應堆的商用化進程中，貢獻自己的智慧和力量。
