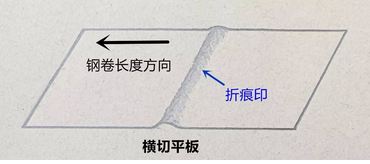

做貿(mào)易和加工的朋友，可能每個(gè)人都碰到過(guò)內(nèi)圈折痕印這種表面形貌：折痕印是一種通常垂直于鋼卷長(zhǎng)度方向，貫穿整個(gè)板面的筆直突起印痕。

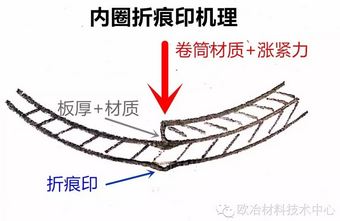

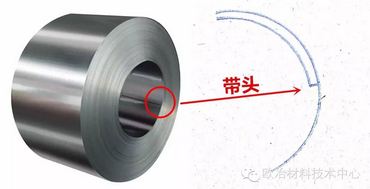

折痕印產(chǎn)生的源頭在鋼卷的內(nèi)圈，內(nèi)圈帶頭受擠壓，導(dǎo)致相鄰鋼板塑性變形，并將帶頭痕跡逐層傳遞下去直至消失。

（內(nèi)圈折痕印在鋼帶卷取和開(kāi)卷工序都有可能出現(xiàn)，或兩者疊加加重。限于篇幅，今天我們僅就開(kāi)卷環(huán)節(jié)做分析。）

既然是帶頭擠壓導(dǎo)致的塑性變形并逐層傳遞，那開(kāi)卷折痕印的影響因素主要有四點(diǎn)：

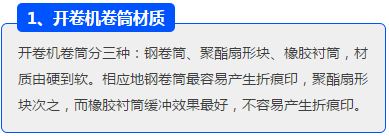

1、開(kāi)卷機(jī)卷筒材質(zhì)；

2、開(kāi)卷機(jī)漲緊力大小；

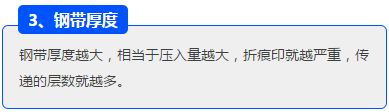

3、鋼帶厚度；

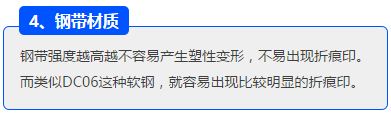

4、鋼帶材質(zhì)；

以上四個(gè)因素疊加，決定了開(kāi)卷時(shí)折痕印的嚴(yán)重程度和受影響的長(zhǎng)度。

然而

怎樣讓用戶(hù)滿(mǎn)意才是我們的目的

說(shuō)一千道一萬(wàn)

不給解決方案就是耍流氓

折痕印的改善重點(diǎn)在于橫切設(shè)備的選擇和訂貨方式的變通。

1、如上面四點(diǎn)所述，鋼帶厚度和強(qiáng)度是不能調(diào)整的、卷筒的漲緊力一般也沒(méi)法選擇，我們能做的就是碰到厚度厚、材質(zhì)軟的鋼卷時(shí)，盡量選擇具備橡膠襯筒的橫切產(chǎn)線(xiàn)。

2、折痕印是卷狀態(tài)下特有的一種內(nèi)圈形貌，可以通過(guò)橫切線(xiàn)的精矯設(shè)備改善。對(duì)于不希望有折痕印的用戶(hù)，盡量選擇那些擁有17輥、19輥或21輥精矯機(jī)并可分區(qū)調(diào)整壓下量的橫切產(chǎn)線(xiàn)。

3、除此之外，一些特殊規(guī)格或材質(zhì)，在社會(huì)上找不到合適的加工中心，那可以考慮加價(jià)定鋼廠(chǎng)的出廠(chǎng)平板。一般來(lái)說(shuō)鋼廠(chǎng)的橫切設(shè)備有更規(guī)范的作業(yè)和檢修制度，設(shè)備配置也較好，同時(shí)對(duì)于內(nèi)圈嚴(yán)重的折痕印會(huì)做分選處理。

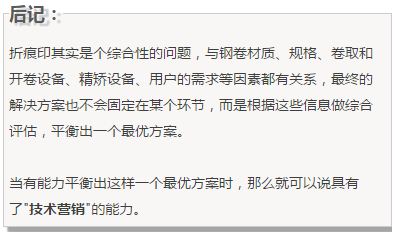

注：其實(shí)對(duì)鋼廠(chǎng)來(lái)說(shuō)，生產(chǎn)這種出廠(chǎng)平板的成本會(huì)比較高，所以相對(duì)來(lái)說(shuō)加價(jià)也是合理的，不能用普通社會(huì)加工廠(chǎng)的價(jià)格進(jìn)行對(duì)比。
