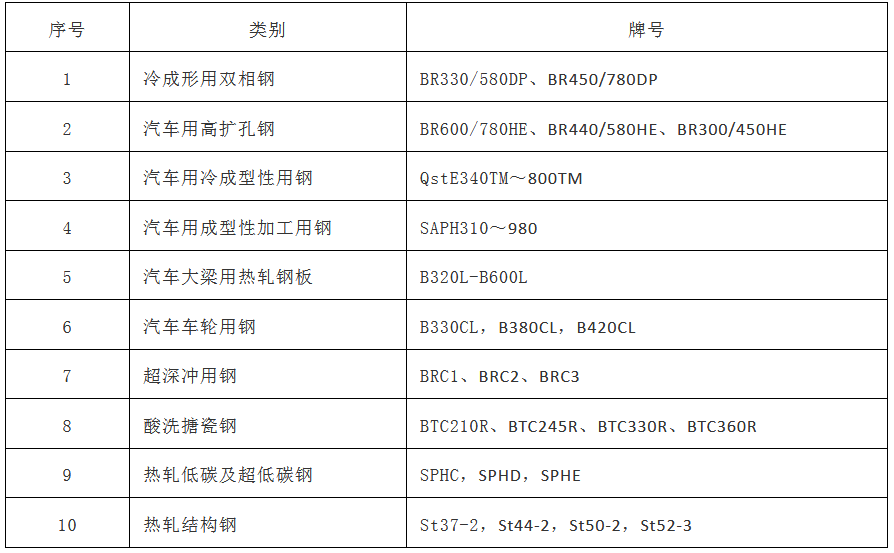

梅鋼熱軋酸洗線是全連續酸洗機組，主要品種有冷成型、一般結構、汽車結構、搪瓷鋼、五金、沖壓用鋼等，年產量為100萬噸，本機組分為四段，即鋼卷準備段、入口段、工藝段和出口段。另外還配置機組廢酸回收處理的酸再生站一座。

機組主要配置的設備有大功率激光焊機、拉矯機、園盤剪、靜電涂油機，酸洗型式為淺槽紊流，酸洗工藝段由三段酸洗槽和五段漂洗槽組成。在機組中還設置有兩個水平式活套，用于動態地儲存帶鋼，緩沖和調節入口段、工藝段及出口段之間的生產節奏，確保機組連續生產。

2 產品大綱

產品厚度：1.2~7.0mm

帶鋼寬度：800~1630mm

帶鋼最大抗拉強度：980MPa

鋼卷內徑：Ф610mm

鋼卷外徑：max Ф2080mm

鋼卷重量：max32t（大卷），平均 12t（小卷）

3 機組介紹

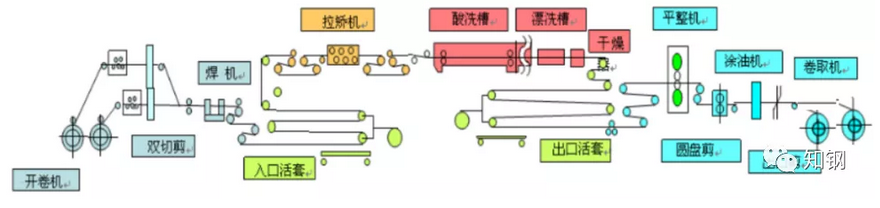

機組工藝布置簡圖如下：

注：圖中平整機為預留。

3.1 鋼卷準備段

鋼卷準備用于按生產計劃接受鋼卷庫內的鋼卷、拆除鋼卷外周捆帶、將鋼卷轉向、向兩臺開卷機輸送鋼卷。它主要由入口步進梁、入口鋼卷回轉裝置和入口鋼卷輸送小車組成。

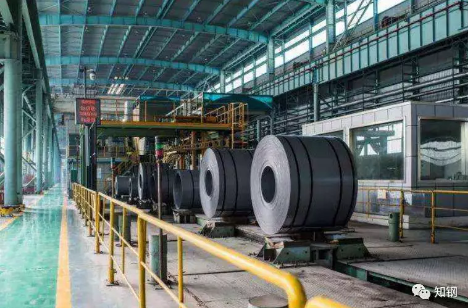

酸洗機組入口

3.2 入口段

入口段用于連續展開鋼卷、切除鋼卷頭尾不合格的部分、將前后兩條帶鋼焊接起來、向工藝段連續輸送帶鋼。本段采用雙開卷形式，主要由2臺鋼卷小車、2臺開卷機、2臺夾送矯直機、切頭剪、激光焊機、1 #張力輥、入口活套及其3套糾偏裝置、除塵設施和廢料處理系統等組成。

為保證上卷的正常運行，在入口段還配置了鋼卷自動對中裝置；另外為防止在開卷時產生橫折，在2臺開卷機上均布置有防折輥。

激光焊機為德國米巴赫，最大功率12KW。

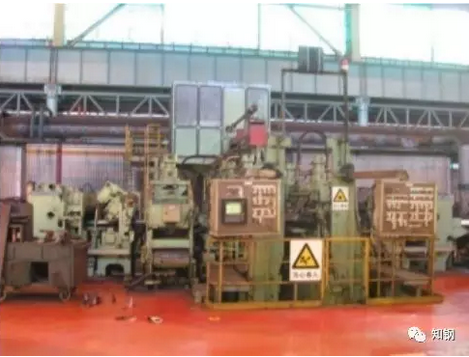

激光焊機

3.3 工藝段

工藝段是本機組的核心部分，用于去除熱軋帶鋼表面氧化鐵皮、改善帶鋼板形、提高帶鋼表面質量。本段主要由拉矯機、鹽酸酸洗設備、漂洗設備、帶鋼烘干器、3套張力輥和4 #糾偏裝置等設備組成。

拉矯機采用三菱日立的，為干式兩彎一矯，最大張力650KN，最大延伸率2%。

酸洗溫度為70~85℃，酸洗鐵損最大0.4%。

漂洗槽通過膈墻和擠干輥分成1個預噴洗室和5個主噴洗室。

酸槽及漂洗槽的槽體與槽蓋材質均為PPH。

3.4 出口段

根據產品的要求，出口段用于對帶鋼進行切邊、表面檢查、涂油、分切、卷取、稱量、打捆，并輸出至中間庫存放。本段主要由出口活套及其3套糾偏裝置、2套張力輥、8#糾偏裝置、月牙剪、圓盤剪、帶鋼表面檢查站、涂油機、分切剪、2臺張力卷取機、2臺出口鋼卷小車、2臺出口鋼卷運輸小車和2臺出口步進梁、稱重裝置和手動打捆支架等主要設備組成。

為保證鋼卷卷形，兩臺卷取機均配置有EPC裝置，卷取機型式為上卷取。

4 結語

自2011年投產以來，梅鋼熱軋酸洗機組憑借其先進的管理水平和一貫制工藝技術，生產運行穩定，產品質量不斷提升，品種范圍不斷擴大，創造了較好的經濟效益和社會效益，得到市場用戶的普遍認可。
