華菱漣鋼SED鋼板無酸除鱗線

1、引言

熱軋鋼板表面氧化鐵皮的去除是熱軋產品加工的首要工序，自上世紀中期鹽酸酸洗成功應用于工業生產以來一直成為熱軋板帶表面除鱗的主流方式。但由于酸洗帶來的環境污染問題越來越受到行業的重視，世界各國的技術人員一直在探索能夠替代酸洗的綠色高效的除鱗方式。

經過多年發展，世界各國先后研發出APO除鱗、SCS除鱗、等離子除鱗、風噴砂、拋丸處理、以及基于濕式拋丸技術的EPS技術等。

這些技術推動了無酸除鱗技術的發展，但由于技術上的局限性、產品質量的穩定性及運行成本等方面的因素，絕大多數還未能對傳統酸洗工藝形成有力的競爭。

直到近年來成功投入工業應用的SED技術的出現，為熱軋板帶表面無酸除鱗技術的發展帶來重大轉折。

鋼鐵生態除鱗（STEEL ECO-DESALING）技術簡稱SED技術，是長沙礦冶院歷經30年的技術研究，自主研發的一種高效穩定的金屬表面綠色除鱗自動化技術。

2018年底，長沙礦冶研究院在原有技術的基礎上進行迭代升級，將SED技術應用于1650mm寬帶鋼的表面除鱗中，并在江蘇無錫建立了國內首條推拉式SED設備。該設備主要用于各類低合金高強鋼的表面除鱗，設計年生產能力達到30萬噸。

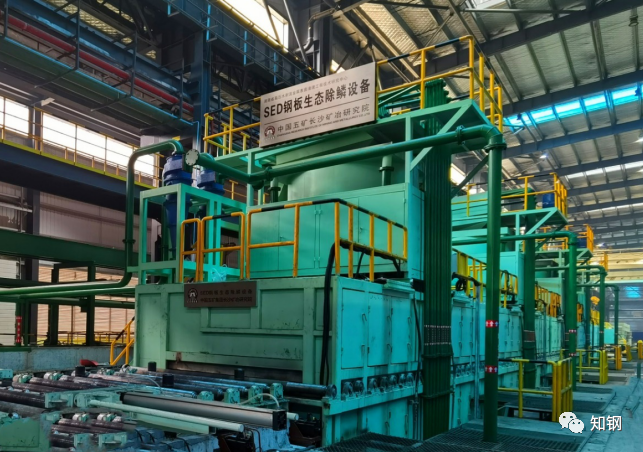

圖1 江蘇無錫推拉式SED鋼卷除鱗設備

2019年，長沙礦冶院繼續對SED技術進行優化升級，并于下半年中標華菱漣鋼熱處理板廠SED項目，拉開了SED技術用于2100mm寬幅板材表面除鱗的序幕——這是目前國內唯一得到工業應用的鋼板無酸除鱗設備。

華菱漣鋼SED鋼板無酸除鱗設備自試產以來，在受到疫情嚴重影響的情況下，已累計清理10余種規格的低合金高強鋼板六千余張，設備運行穩定，各項指標全面達到技術要求，現已投入正常運行和生產，鋼板表面質量得到了三一重工、徐工集團等眾多客戶的一致肯定。

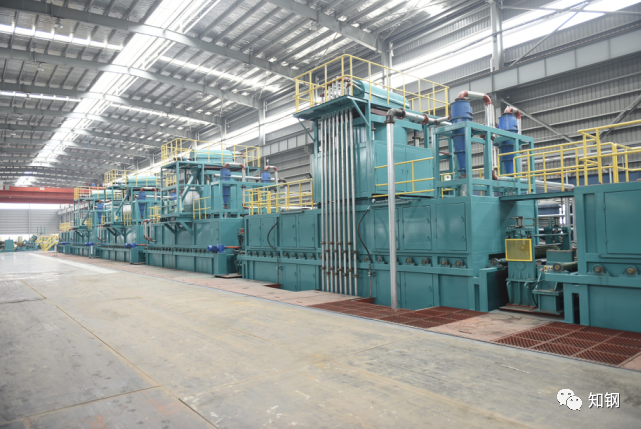

圖2 華菱漣鋼SED鋼板除鱗生產線

2、SED技術原理和工藝流程

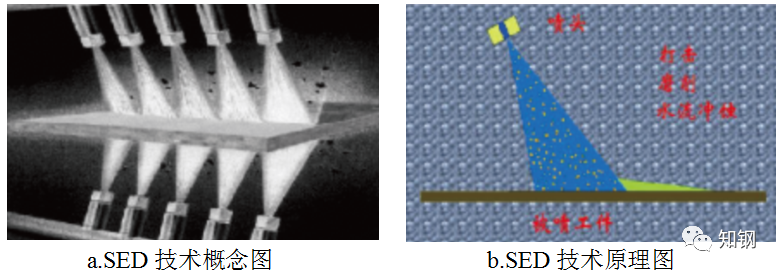

SED工藝是一種基于高壓磨料水射流技術的綠色環保工藝，該工藝采用物理方式除鱗：將水加壓到50MPa左右的壓力，使磨料和高壓水在噴嘴中充分混合，形成一定濃度的固液兩相流，高速擊打鋼材表面。氧化皮被高速磨料擊碎，同時在高壓水流的沖蝕作用下，露出表面基體，從而達到去除鋼材表面氧化鐵皮的目的。清理過程水和磨料循環使用，三廢零排放。

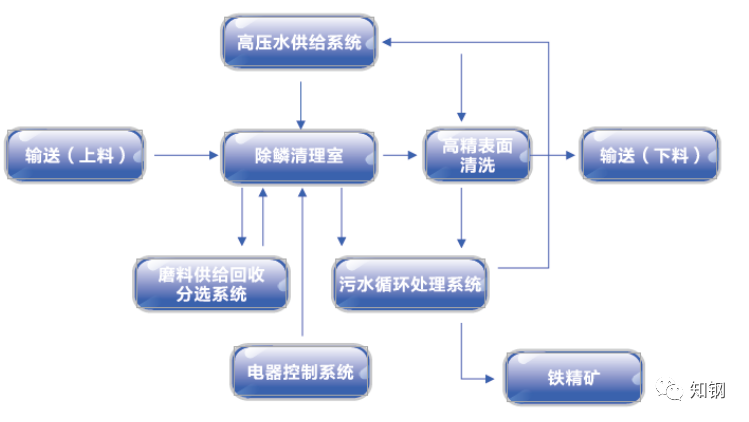

SED除鱗生產工藝如下圖。該生產工藝主要由四個系統組成，即高壓水供給系統、磨料供給回收分選系統、污水循環處理系統、電器控制系統，通過輸送（上料）、除鱗清理室、高精表面清洗和輸送（下料）四個過程完成鋼材表面的除鱗，除鱗產生的氧化鐵皮可作為鐵精礦，直接回收利用。

3、與傳統除鱗方式的比較

SED技術與傳統的酸洗和拋丸處理相比，具有顯著的環保、經濟和質量優勢，是替代酸洗和拋丸技術的最佳選擇。

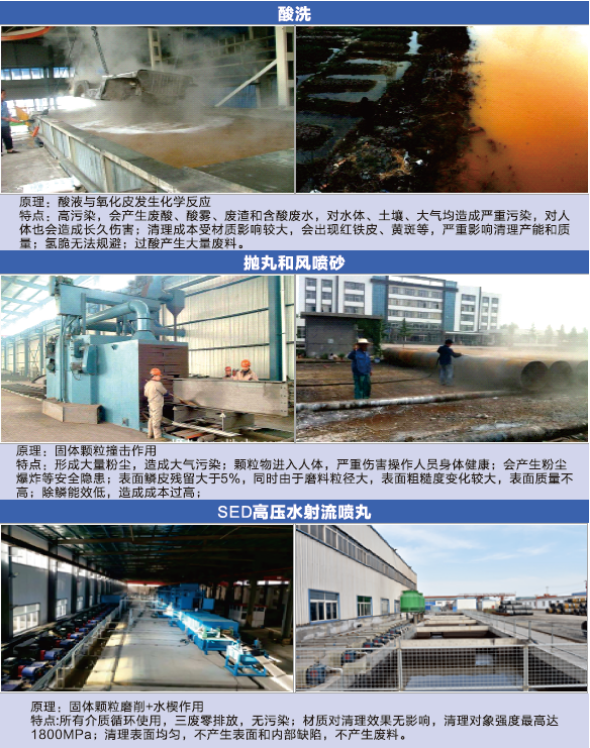

圖5 SED技術與酸洗及拋丸處理的綜合比較

此外，SED技術相比濕式拋丸技術，具有明顯的技術優勢，在同等產量條件下，SED技術投資更少，清理效果更好，設備穩定性更高。

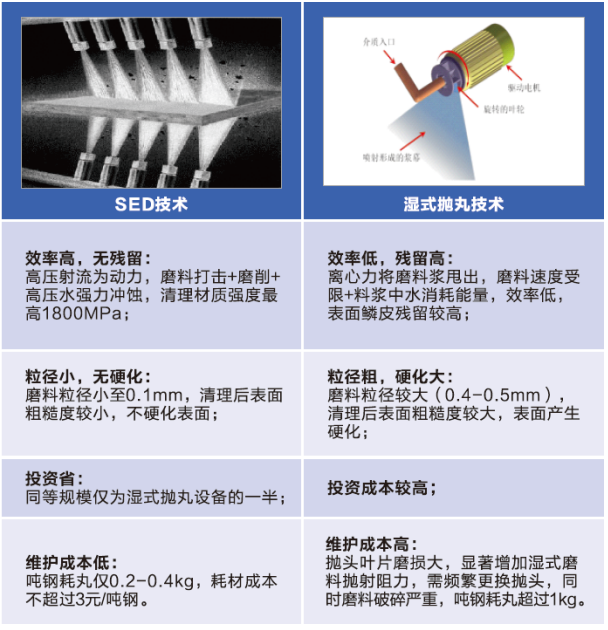

圖6 SED技術與濕式拋丸的綜合比較

4、SED處理后的表面質量

SED清理后，鋼板表面均勻無暗傷，無酸洗的“氫脆”現象；表面質量可達到Sa3.0級，硬度變化率低于1%，完全滿足后續軋制、沖壓等工藝的表面要求?？赏ㄟ^調整丸粒直徑大小的方式，將清理表面的粗糙度值控制在Ra2—Ra10之間，最終涂鍍性能優于酸洗。此外，SED處理后的表面比酸洗擁有更好的防銹性能，防銹時間可超過90天。

華菱漣鋼SED生產線清理后的鋼板，多用于工程機械車輛車身和結構件的制造，其表面質量經過三一、徐工等用戶的嚴格測試后，得到了廣泛好評。

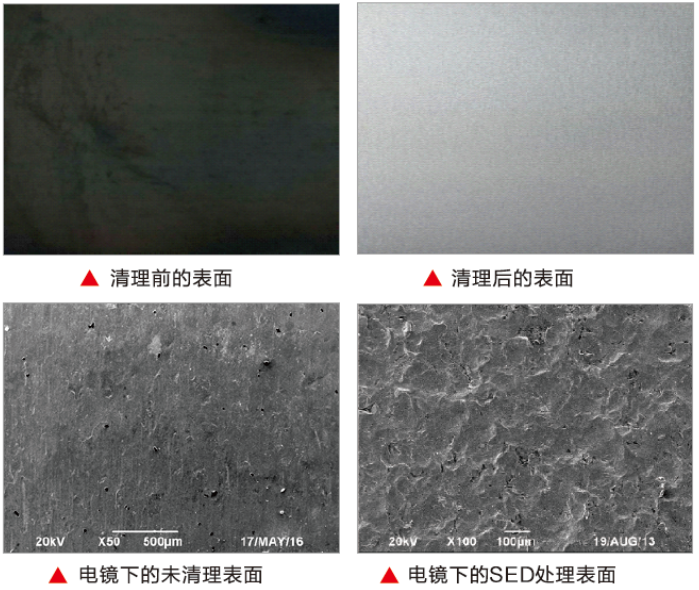

圖7 NM300樣板清理前后對照

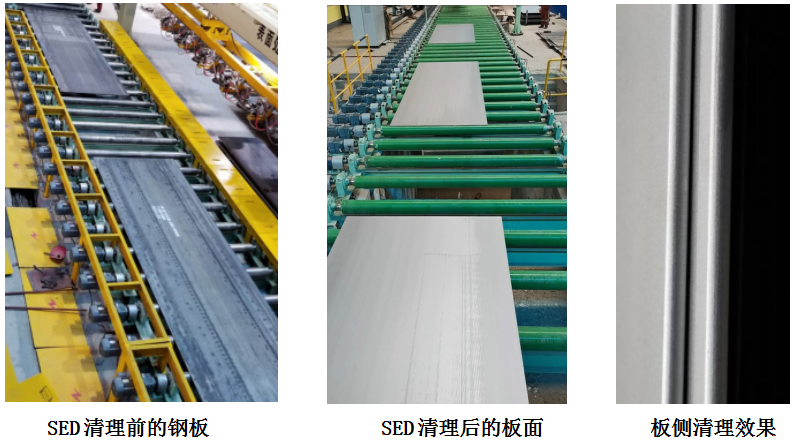

圖8 漣鋼SED生產線清理效果實拍

5 結語

華菱漣鋼熱處理二期SED鋼板無酸除鱗線匯集了長沙礦冶院30余年的無酸清理技術科研成果，攻克了高效水射流噴丸冷態清理技術，高壓水射流噴丸表面清理成套裝備集成技術，磨料穩定輸送、均勻供給及高效回收技術，板帶材清理表面質量控制技術，設備全自動控制及故障在線診斷技術，高壓下零部件密封技術等六大關鍵技術難題，具有完全自主知識產權，獲授權專利32項，其中發明專利4項。

該技術原理完全不同于國內外水力拋丸等無酸清理工藝，采用高壓水為驅動力，依靠磨料的沖擊、磨削和高壓水水楔雙重作用，強力去除表面氧化皮，水和鋼丸循環使用，氧化皮和破碎的鋼丸粉作鐵精礦供鋼廠回用，無三廢排放。通過調節高壓水壓力，控制鋼丸速度，各種金屬板帶材規格、各種強度金屬板帶材理論上均可清理。

截止到目前，長沙礦冶院研制的SED無酸除鱗清理線在國內實現設備推廣超過一百臺（套），覆蓋河北、天津、江蘇等10余個省市，全面輻射我國各個主要鋼鐵產地，并有效形成區域示范應用。目前，設備清理材質已覆蓋普碳鋼、高強鋼、不銹鋼等金屬板材和金屬卷材，屈服強度從195MPa發展至1800MPa。

華菱漣鋼熱處理二期SED設備的運行，實現了低合金高強鋼板材的表面綠色清理，打破了長期以來困擾鋼鐵行業板材表面清理的環保困局，有效取代酸洗和拋丸工藝，實現全行業推廣后，可實現廢酸減排超百萬噸/年，杜絕拋丸工藝粉塵污染，有效保護我國土壤、水體和大氣安全。
