冷軋SPCC是個(gè)做鋼貿(mào)的朋友耳熟能詳?shù)呐铺?hào)，常被習(xí)慣性地打上‘冷軋板’、‘一般用’、‘大路貨’等標(biāo)簽。

然而朋友們可能不知道，SPCC標(biāo)準(zhǔn)里還有‘1/2硬質(zhì)’、‘只退火’、‘麻面或光面’等門(mén)道。至于碰上類似“SPCC S D 和SPCCT有啥區(qū)別？”之類的問(wèn)題可能就更懵圈了。

我們還是那句話，在鋼材貿(mào)易中“買(mǎi)錯(cuò)就要賠錢(qián)”，今天就為大家詳細(xì)解析下SPCC這個(gè)牌號(hào)。

1、SPCC牌號(hào)溯源

SPCC這個(gè)牌號(hào)源自JIS，JIS標(biāo)準(zhǔn)是Japanese Industrial Standards的縮寫(xiě)，即“日本工業(yè)標(biāo)準(zhǔn)”。

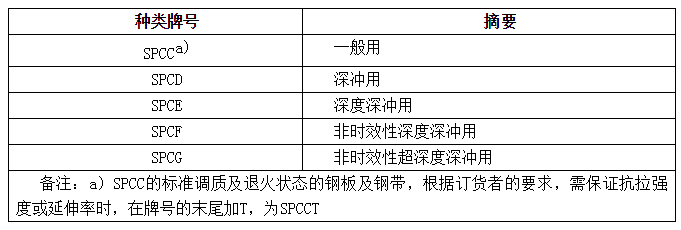

SPCC被收錄在JIS G 3141中，最新版為2015年版，該標(biāo)準(zhǔn)號(hào)的名稱為“冷軋鋼板及鋼帶”，其中包含了SPCC、SPCD、SPCE、SPCF、SPCG等五個(gè)牌號(hào)，分別適用于不同的應(yīng)用要求。

2、SPCC的調(diào)質(zhì)類別

我們經(jīng)常說(shuō)，牌號(hào)不能單獨(dú)存在，標(biāo)準(zhǔn)號(hào)+牌號(hào)+后綴，才是完整的解釋。

當(dāng)然，這個(gè)道理在SPCC身上也是共通的，JIS標(biāo)準(zhǔn)里不同的后綴代表不同的產(chǎn)品，其中最重要的就是調(diào)質(zhì)度代碼。

調(diào)制度代碼：

• A——只退火

• S——標(biāo)準(zhǔn)調(diào)質(zhì)度

• 8——1/8硬質(zhì)

• 4——1/4硬質(zhì)

• 2——1/2硬質(zhì)

• 1——硬質(zhì)

（這里注意，在標(biāo)準(zhǔn)中有注明：1/8硬、1/4硬、1/2硬以及硬質(zhì)僅適合SPCC）

【標(biāo)準(zhǔn)調(diào)質(zhì)度】(調(diào)質(zhì)度代碼S)大家可能看不明白，在這里通常指退火+平整工藝（平整的解釋詳見(jiàn)歷史文章：平整是個(gè)啥玩意？）。

如果不平整呢，那就是【只退火】(調(diào)質(zhì)度代碼A)。

A和S的區(qū)別大家清楚了吧，那就是A是僅退火的板子，而S是在退火之后又加了一道平整工序。

但是由于現(xiàn)在鋼廠的退火工藝都配置有平整機(jī)，而且不平整的話無(wú)法保證板形，所以不平整的產(chǎn)品現(xiàn)在很少看到了，也即SPCC A這樣的產(chǎn)品很少見(jiàn)了。

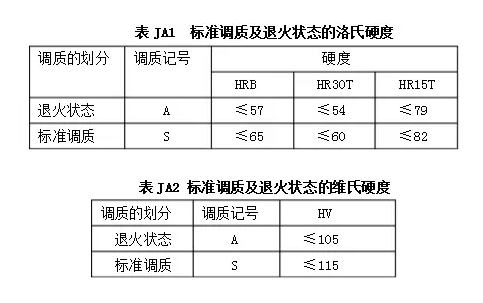

JIS標(biāo)準(zhǔn)附錄中有對(duì)于退火態(tài)和標(biāo)準(zhǔn)調(diào)質(zhì)態(tài)的硬度參考值，見(jiàn)下表：

1、2、4、8是啥意思？

如果退火工藝進(jìn)行不同的調(diào)整，就會(huì)得到不同硬質(zhì)的產(chǎn)品，如1/8硬質(zhì)或1/4硬質(zhì)等。

注：需要說(shuō)明的是，其中后綴1代表的“硬質(zhì)”，并不是我們常說(shuō)的“軋硬卷”，它仍然需要進(jìn)行低溫退火。

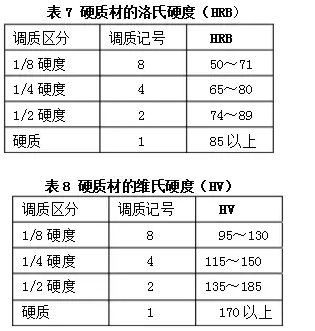

不同數(shù)字代表的硬度值如下：

看到這里，估計(jì)很多朋友恍然大悟——哦，原來(lái)1、2、4、8是表示表面硬度的意思！那么接下來(lái)問(wèn)題就來(lái)了，一般質(zhì)保書(shū)中只有抗拉強(qiáng)度，沒(méi)有表面硬度，那我應(yīng)該怎么選擇產(chǎn)品呢？

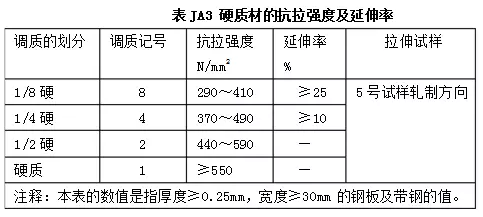

在JIS標(biāo)準(zhǔn)附錄中，有對(duì)此說(shuō)明：

哎，問(wèn)題又來(lái)了——為什么有的硬度值用HRB，有的用HV呢？關(guān)于硬度，我們之前也有一篇文章（你真的了解2B鉛筆中的2B么？）

在這里，對(duì)于不同厚度的SPCC，適用的硬度表示值不同。在無(wú)特別指定的情況下，硬度以HRB表示。鋼板厚度較薄時(shí)，不能用HRB測(cè)定硬度時(shí)，依照HR30T，HR15T或HV來(lái)測(cè)定硬度。

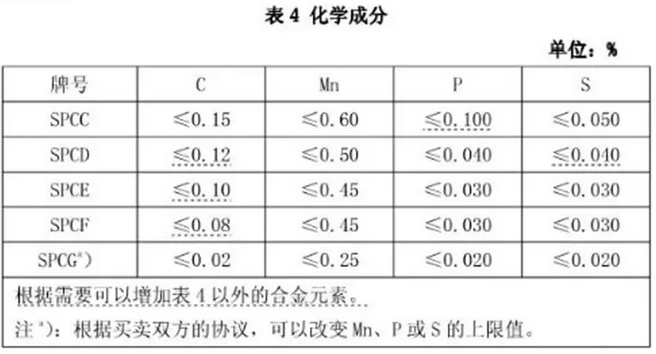

3、SPCC的成分性能

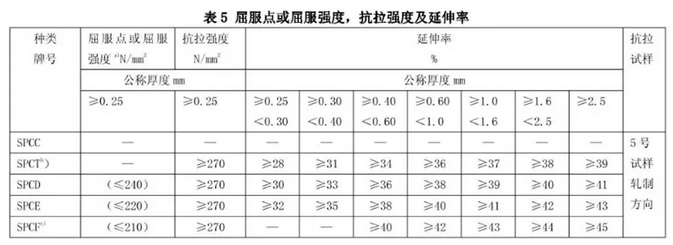

細(xì)心的朋友可能已經(jīng)發(fā)現(xiàn)：為嘛SPCC對(duì)屈服、抗拉、延伸都沒(méi)有要求？

對(duì)，你沒(méi)看錯(cuò)。因?yàn)樵赟PCC老祖宗JIS標(biāo)準(zhǔn)中，就是沒(méi)有要求的，如果要保證抗拉試驗(yàn)值時(shí)，那要在SPCC后面加個(gè)T，變成SPCCT。

很多國(guó)內(nèi)鋼廠的企標(biāo)牌號(hào)SPCC，其實(shí)是在JIS的SPCCT的基礎(chǔ)上修訂的。

SPCCT的力學(xué)性能要求是針對(duì)【標(biāo)準(zhǔn)調(diào)制度或只退火工藝】，對(duì)于不同硬質(zhì)要求的產(chǎn)品，是不能參照上面表格的。

有的朋友會(huì)有疑惑，不同的硬質(zhì)的產(chǎn)品，既然不適用那張屈服抗拉性能表，那如何評(píng)價(jià)他們的性能呢？

硬質(zhì)料的性能要求是什么？

一切盡在標(biāo)準(zhǔn)之中

不同硬質(zhì)的產(chǎn)品，只保證硬度值，其他如屈服、抗拉、延伸率等，甚至連成分，都不做保證。

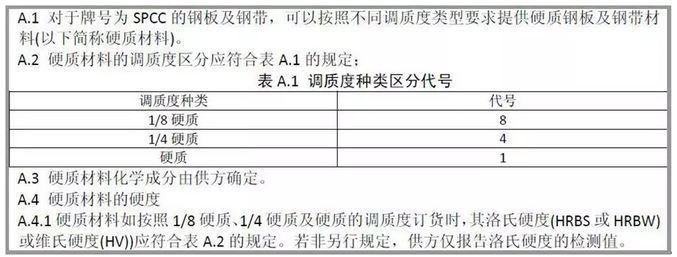

寶鋼企標(biāo)Q/BQB 408 2014中，對(duì)此也有類似的說(shuō)明：

4、SPCC的表面狀態(tài)

表面狀態(tài)也是非常重要的指標(biāo)，在這個(gè)標(biāo)準(zhǔn)中有兩種表面狀態(tài)。

表面狀態(tài)代碼

• D——麻面

• B——光面

光面和麻面主要是通過(guò)軋輥（平整輥）實(shí)現(xiàn)的。輥?zhàn)颖砻娴拇植诙?，在軋制過(guò)程中會(huì)被復(fù)制到鋼板上。

使用表面粗糙的輥?zhàn)榆埑鰜?lái)的是麻面，用表面光滑的輥?zhàn)榆埑鰜?lái)的是光面。光面和麻面對(duì)加工會(huì)有不同的影響，選擇不當(dāng)會(huì)導(dǎo)致加工問(wèn)題。

總結(jié)

標(biāo)準(zhǔn)！標(biāo)準(zhǔn)！還是標(biāo)準(zhǔn)！

知鋼一直以來(lái)都在強(qiáng)調(diào)標(biāo)準(zhǔn)的重要性，spcc就是個(gè)非常典型的例子。在JIS標(biāo)準(zhǔn)下，對(duì)spcc的力學(xué)性能不作保證；而國(guó)內(nèi)鋼廠標(biāo)準(zhǔn)中的spcc，是根據(jù)jis標(biāo)準(zhǔn)中的spcct牌號(hào)轉(zhuǎn)換的，因此，國(guó)內(nèi)鋼廠標(biāo)準(zhǔn)中的spcc，是對(duì)力學(xué)性能作保證的！除非鋼廠按照不同調(diào)質(zhì)度供貨，才取消對(duì)化學(xué)成分、力學(xué)性能的保證。

JIS G 3141 2015 SPCC 2 B：符合2015版 JIS 標(biāo)準(zhǔn)要求的，1/2硬質(zhì)的光面SPCC。這個(gè)產(chǎn)品只保證硬度，其他成分、屈服、抗拉、延伸率等指標(biāo)均不做保證。

Q/BQB 408 2014 SPCC D：符合2014版 寶鋼企標(biāo)要求的，標(biāo)準(zhǔn)調(diào)質(zhì)度的麻面SPCC。其力學(xué)性能符合標(biāo)準(zhǔn)要求，平均粗糙度Ra按0.6μm<ra≤1.9μm控制。

TIPS

我們?cè)谫Q(mào)易中經(jīng)?？吹絿?guó)內(nèi)企標(biāo)質(zhì)保書(shū)上，有些SPCC牌號(hào)沒(méi)有后綴S，這種通常默認(rèn)代表是標(biāo)準(zhǔn)調(diào)質(zhì)度。

因?yàn)閲?guó)內(nèi)的應(yīng)用習(xí)慣和設(shè)備配置，退火+平整屬于常規(guī)工藝，不再進(jìn)行專門(mén)說(shuō)明。

如，寶鋼企標(biāo)Q/BQB 408 2014中，對(duì)此有專門(mén)的解釋：

—end—
