近日有鋼貿商問，SPCC能不能用來代替電工鋼使用？有何風險？其實，要回答這個問題，我們首先需要了解一下軟磁材料(soft magnetic material)及其發展歷程。

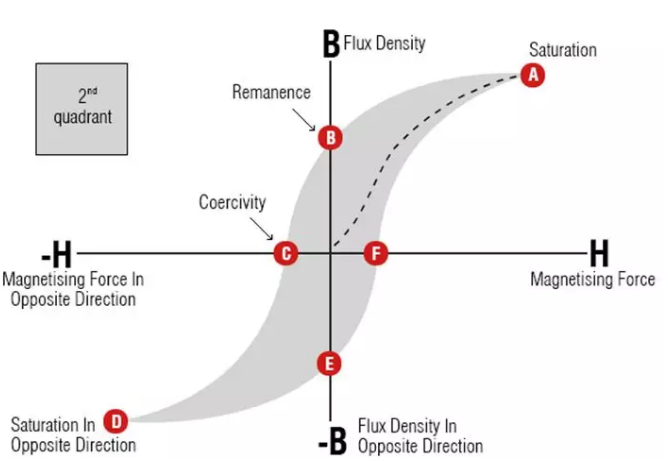

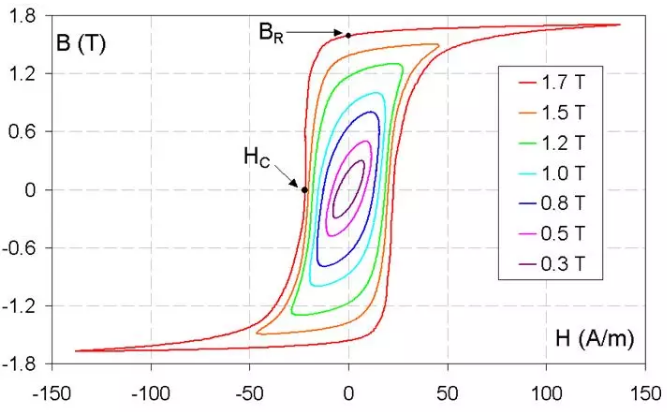

所謂軟磁材料，是指易于磁化和退磁的材料。它們的內稟矯頑力通常小于1000 Am-1，這可通過測量軟磁材料的磁滯回線上獲得，參見圖1和圖2。軟磁材料主要的用途是用于增強和/或傳導由電流產生的磁通量。軟磁材料通常具有低矯頑力和高磁導率，主要用于電工設備和電子設備中。

按照成分體系的不同，軟磁材料可分為：純鐵和低碳鋼，鐵硅系合金（電工鋼），鐵鋁系合金，鐵硅鋁系合金，鎳鐵系合金，鐵鈷系合金，軟磁鐵氧體，非晶態軟磁合金，超微晶軟磁合金。

純鐵及低碳鋼是19世紀末和20世紀初使用的主要軟磁材料，也是工業上最先應用的軟磁材料。1886年美國Westinghouse電氣公司首先用雜質含量約為0.4%的熱軋低碳鋼板制成變壓器疊片鐵芯。1890年已廣泛使用0.35mm熱軋低碳鋼薄板制造電機和變壓器鐵芯。

純鐵和低碳鋼這類材料的含碳量通常低于0.04%，其中包括電磁純鐵、電解鐵和羰基鐵。其特點是飽和磁化強度高，價格低廉，加工性能好；但由于其電阻率低、鐵芯損耗大；碳和氮含量高，磁時效嚴重，在交變磁場下渦流損耗大，因此通常適合在直流工況條件下使用，如制造小微電機的電磁鐵芯、極靴、繼電器和揚聲器磁導體、磁屏蔽罩等。

電工鋼（硅鋼）是在純鐵和低碳鋼的基礎上發展起來的一種功能型材料，主要是為了解決鐵損及磁時效的問題，研究發現，隨著硅元素在鐵基體中添加量的增加，電工鋼（硅鋼）材料的電阻率和磁導率提高，矯頑力和渦流損耗減小。

電工鋼的發展歷史，可追溯到1882年，那年，英國哈德菲爾特開始研究硅鋼，并于1898年發表了4.4%Si-Fe合金的磁性結果。

1903年，美國取得哈德菲爾特專利使用權，同一年美國和德國開始生產熱軋電工鋼（硅鋼）板。1905年，美國已大規模生產熱軋硅鋼板，并在很短時間內全部代替了普通熱軋低碳鋼板，用于制造電機和變壓器，其鐵損比普通低碳鋼低一半以上。1906~1930年期間，鋼廠與用戶對熱軋硅鋼板成本、力學性能和電機、變壓器設計制造改革方面統一了認識、改進了產品質量，并提高了產量。

在冷軋電工鋼（硅鋼）方面，1930年，美國高斯采用冷軋和退火方法開始進行大量實驗，摸索晶粒易磁化方向<001>平行于軋制方向排列的取向硅鋼帶卷制造工藝。

1933年，高斯采用兩次冷軋和退火方法制成沿軋向磁性高的3%Si鋼，1934年申請專利并公開發表。1935年，Armco鋼公司按高斯專利技術與Westinghouse電氣公司合作進行生產。之后，Armco鋼公司采用快速分析微量碳等技術和不斷改進制造工藝及設備，使產品質量逐步提高。到1958年，在掌握MnS抑制劑和板坯高溫加熱兩個前工序制造工藝后，制造取向硅鋼的專利技術已基本完善，產品磁性大幅度提高且穩定。

1959年開始生產0.30mm厚取向電工鋼產品，1963年，開始生產0.27mm取向電工鋼產品。從1940年代初，Armco鋼公司開始生產冷軋無取向電工鋼鋼板開始，到1963~1967年期間，英國、日本等國家陸續停止生產熱軋電工鋼鋼板。熱軋電工鋼鋼板逐步被冷軋無取向電工鋼和冷軋取向硅鋼板所代替。

1961年，新日鐵在引進Armco專利基礎上，首先試制AlN+MnS綜合抑制劑的高磁感取向硅鋼。1964年，開始試生產并命名為Hi-B，但磁性不穩定。經過15年的持續改進，Hi-B鋼制造工藝已日臻完善，并于1968年正式生產Z8H牌號。從1979年開始，新日鐵和川崎公司采用提高硅含量、減薄產品鋼帶厚度和細化磁疇技術，陸續生產了0.30、0.27、0.23 及 0.18mm 高磁感取向硅鋼新牌號。

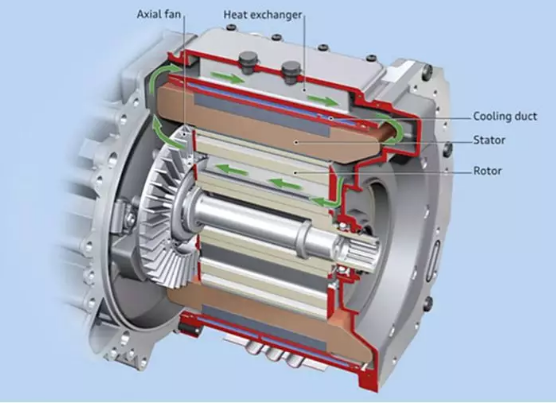

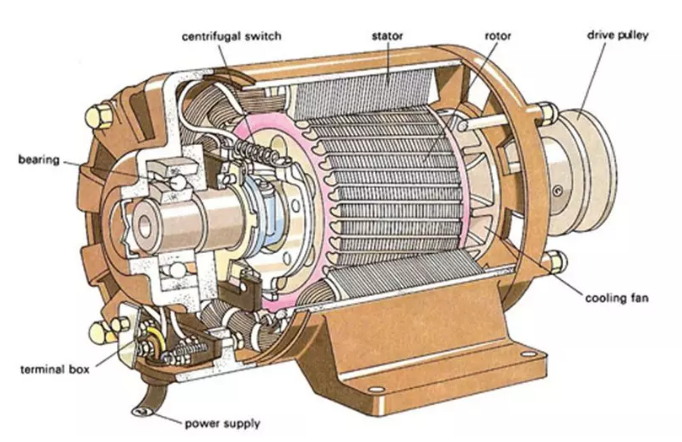

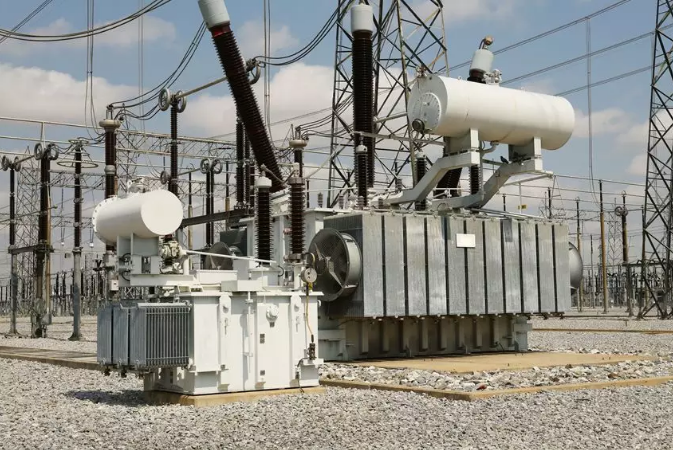

冷軋電工鋼材料因其鐵損小，磁極化強度高，沖片性好，鋼板表面光滑、平整和厚度均勻，絕緣薄膜性能好，磁時效現象小，因此，電工鋼（硅鋼）材料可用于制造高速電機、大中型變壓器、繼電器、互感器等的鐵芯等交流應用的場合。相關應用示例參見圖3，圖4和圖5。

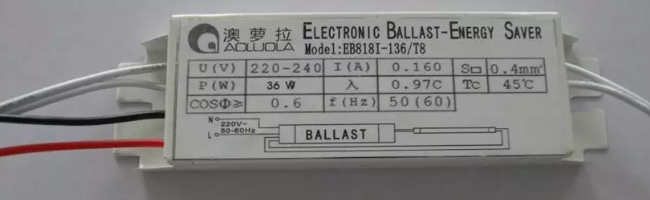

目前，在美國和日本等國家，純鐵和低碳鋼作為軟磁材料用途時，主要用于制作微電機、小電機、鎮流器和繼電器中的鐵芯。

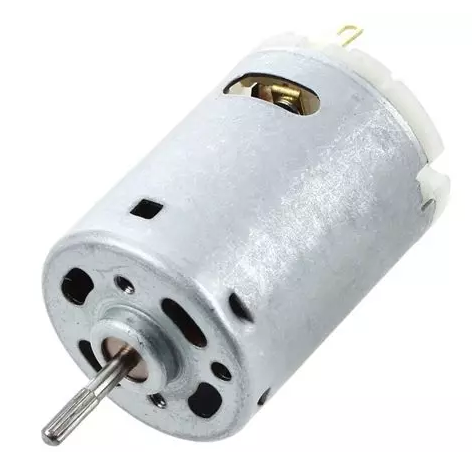

在微電機和小電機中，因銅線引起的損耗（銅損）通常比鐵芯引起的損耗（鐵損）大2～4倍。與普通硅鋼片相比，低碳電工鋼板有較高的磁感。用低碳電工鋼板做電機的鐵芯，電機的勵磁電流較低，銅線匝數可以減少，銅損可以顯著下降。雖然電機的鐵損較高，但電機的銅損和鐵損總損耗卻降低了。用低碳電工鋼板制成的鐵芯，體積和重量可減小15～20%，勵磁電流可降低5%，電機的功率因數提高，材料費用可降低20%。相關示例可參見圖6和圖7。

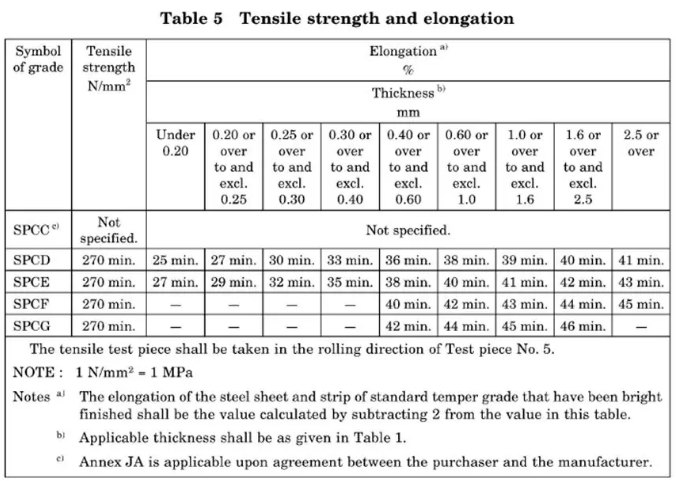

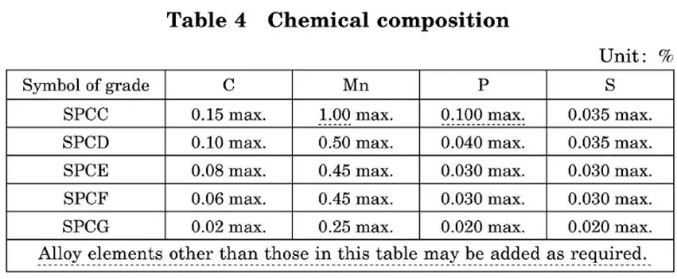

SPCC是冷軋電工鋼的一個常見牌號，其尺寸和表面優于常見的熱軋低碳鋼SPHC。SPCC牌號冷軋鋼板及鋼帶的相關化學成分和力學性能要求，可查閱JIS G3141-2017的規定，參見圖8和圖9。

SPCC代替電工鋼的風險

SPCC在某些應用場景下，是可以部分替代電工鋼的，但切忌為降低材料成本而罔顧產品設計要求盲目替代。因?yàn)檫@不僅影響最終用能產品的能源效率，也直接影響最終用能產品的使用壽命和產品的安全性，例如，將普通的SPCC應用于制造大中型電機、變壓器，這不僅會降低能效，而且由于鐵損大產生的大量熱量，最終會導致災害性事故的發生。
