有人最近問了這樣一個問題，SPHC能當磁極磁軛鋼使用嗎？要回答這個問題，我們首先需要了解一下水電用磁極磁軛鋼的相關要求有哪些。

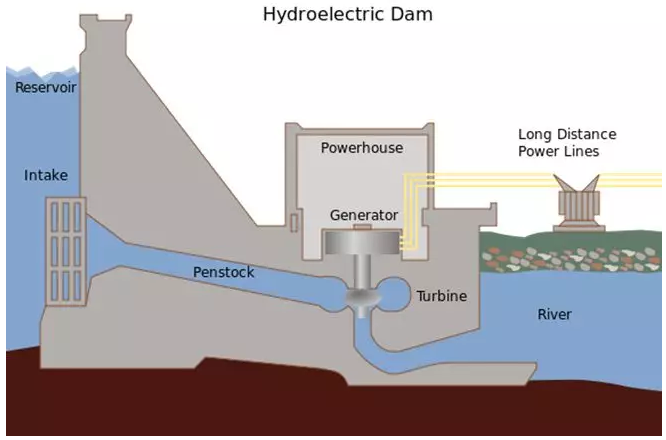

磁軛、磁極是水輪發電機的關鍵部件，大型水輪發電機的磁軛和磁極常常采用鋼板沖片疊裝而成，其磁軛、磁極沖片的重量約占水輪發電機轉子總重量的50～65%.

合理的選擇磁軛和磁極沖片材料和制造工藝，對于確保水輪發電機的安裝質量和運行性能，以及有效控制水輪發電機制造成本，具有十分重要的現實意義。

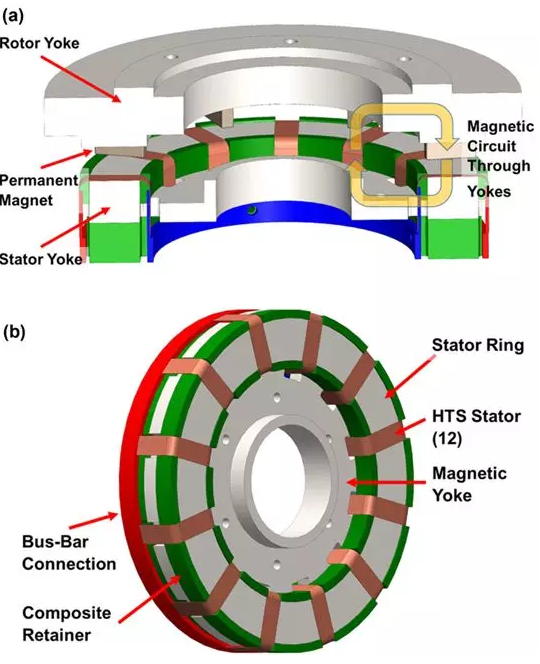

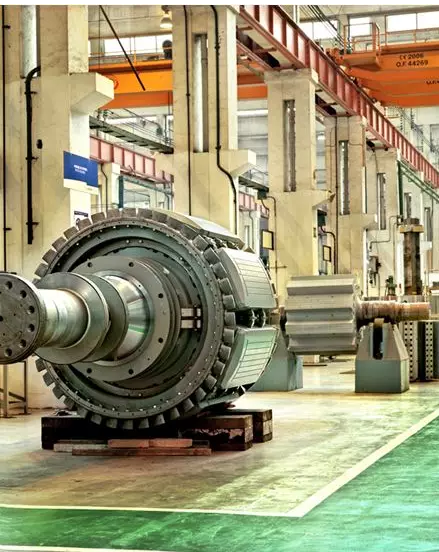

在大型水輪發電機結構中，轉子磁軛是最核心的部件之一，其主要作用是產生轉動慣量和掛裝磁極，同時也是磁路的一部分。大型水電工程中水輪發電機轉子磁軛鋼要求具有高強度、高韌性、高精度以及高磁感性能。

（1）高強度：隨著水電站裝機容量不斷提升，發電機轉子直徑和轉速也隨之增大，磁極、磁軛要承受巨大的離心力和電磁力(在最大飛逸轉速時，磁極、磁軛的線速度可以高達130～170m/s，磁極、磁軛在磁軛斷面上產生的平均拉應力，應不大于材料屈服點的74%)，所以現代水輪發電機選用的磁軛鋼板屈服強度達300～750MPa，抗拉強度達400～1000MPa。

（2）高韌性：由于磁軛鋼厚度?。ā?mm），通常不要求沖擊韌性。但為支撐大型轉子長期穩定運行以及在寒冷地區的服役，新增了低溫沖擊韌性要求，如某大型水電站項目中要求磁軛鋼縱、橫向-20℃下KV2分別不小于60J和40J。

（3）高尺寸精度：磁軛是由數千片甚至上萬片磁軛片疊片而成，微小尺寸偏差的累積會導致重量不均和疊片縫隙，影響轉子平穩運行。因此，磁軛(極)鋼板應表面光滑、平整、厚度均勻，以保證能獲得高的轉子磁軛(極)疊壓系數和小的波浪度。疊壓系數是衡量鐵芯實際緊密程度的尺度(一般要求不小于0.98)，疊壓系數高鐵芯緊密程度就高，允許通過的磁通密度就愈多。

（4）優良的不平度及低內應力：若原始鋼板存在翹曲，或由于內應力高發生切割變形，導致拉緊螺栓孔之間和孔對外緣輪廓線的公差發生變化，嚴重影響磁軛的疊裝質量，甚至廢片。因此，大型水電工程均對磁軛鋼的板形質量和內應力提出了極為嚴苛的要求，如某大型水電站項目中要求磁軛鋼激光切割前、后鋼板不平度均≤1mm/m。

（5）高的疊裝精度：疊裝精度直接影響機組的平穩運行。若疊裝精度不高，嚴重時將導致轉子失圓碰撞定子等特大事故。尤其是大型水電工程，對疊裝精度的要求更為嚴格，如某大型水電站項目中要求不允許添加補償片。

（6）高磁感：磁軛、磁極是發電機磁路的一部分，為減少磁損耗，要求磁軛鋼具有高磁感性能，電機設計一般要求磁路材料最大工作磁感應強度Bm不小于1.50T，這與冷軋無取向硅鋼片的磁感應強度保證值B50相當。大型水電項目還要求具有優良的高場磁感性能，如某大型水電站項目中要求，磁軛鋼B50≥1.58T、B100≥1.73T、B200≥1.90T以及B300≥1.93T。

在1950年代以前，水電機組的磁軛和磁極一般采用普通碳素鋼鋼板制造；

1960年代以后，逐步采用普通低合金鋼制造，如屈服強度≥345MPa的16Mn(St-52)。

到了1970～1980年代以后，隨著大型水電機組對磁軛強度要求的提高，低合金高強度調質磁軛鋼板得到大量使用。

一些大型水電機組的磁軛鋼板的屈服強度已經用到650～750MPa，如此之高的屈服強度和比過去更厚的磁軛板(3～6mm)，要通過調質(淬火＋回火)處理才能達到其綜合機械性能指標，而調質處理過程的溫度差造成磁軛鋼板內部高的殘余應力，勢必導致磁軛鋼板幾何尺寸的不穩定(如鋼板的翹曲變形)，磁軛鋼板幾何尺寸的變化又會對磁軛的制造精度產生不利影響。

磁極磁軛材料磁感應強度高，磁路上的損耗就少，可以用比較小的勵磁功率獲得比較高的磁通密度，現代水輪發電機設計過程中，已經把磁軛(極)鋼板看成具有特定機械性能和特定磁導性能的功能性材料。

由于鐵素體組織具有高的磁通密度，通過降低C-Mn系列鋼中C的含量來獲得鐵素體組織，加入Mn元素來強化鐵素體，隨Mn含量不同而形成不同的強度級別，再加入微量元素V、Ti、Nb、及AI形成析出相，這是世界各大鋼鐵公司均不對外公布大型水輪發電機磁軛(極)板的化學成分、磁軛(極)板材生產工藝也高度保密的原因之一。

大型水輪發電機組磁軛平均拉應力一般在150～500MPa之間，磁軛沖片的徑向?qū)挾仁歉鶕?jù)磁軛承受的機械應力和發電機慣性時間常數(GD2)要求確定的，增加了徑向?qū)挾瓤梢越档痛跑椑瓚?yīng)力，但當磁軛寬度超過800mm時，磁極離心力在磁軛總應力所占比例已經不大，而磁軛徑向?qū)挾鹊募訉拰?dǎo)致的重量增加也增大了離心力，所以設計師寧愿選擇采用高強度磁軛鋼板而不是加寬磁軛寬度的方式來處理磁軛的許用應力問題，這就是高強度磁軛鋼板用得比較多的原因。

由于冷軋方式制造的磁軛鋼板其屈服強度只能達到500MPa以下，而大型水輪發電機組常常要采用屈服強度達500～750MPa的磁軛鋼板制造磁軛沖片，磁軛鋼板供應廠商就通過調質處理來提高普通低合金鋼板的強度，對調質處理后的鋼板進行機械校平后向發電機制造廠家供貨。

屬于這類調質狀態供貨的有B450TG179、B500TG179、B550TG178、WDER550、WDER650、WDER700、NKHA690等牌號鋼板。

由于在最大過速情況下，磁軛沖片可能相互滑移，所以強度計算就把磁軛片間摩擦力視為安全余量，主要考慮磁軛拉緊螺桿承受磁軛沖片滑移所導致的剪力。強度計算公式表明，最大剪應力與單張磁軛沖片的重量（也是厚度）成正比，所以就磁軛拉緊螺桿的受力條件而言，選擇厚度小的磁軛鋼板較為有利。

對于用沖壓方式制造的磁軛沖片，為了其沖裁力不超過模具和沖壓設備能力，也傾向于采用厚度較小的磁軛鋼板（一般在1.5～3mm之間選擇）。

為了增加激光切割時間、減少吊裝鋼板的輔助作業時間，激光切割磁軛沖片其鋼板厚度一般選4～5mm，激光切割5mm厚以上鋼板時，其割縫寬度在鋼板厚度方向差別導致切割尺寸精度降低。

高強度的磁軛鋼板多以調質狀態供貨，由于在其內部存在比較高的殘余應力，在運輸、保管、制造過程中總會發生一些翹曲變形，而且這種翹曲變形隨著板厚的增加、鋼板的剛性增加而增大，對于激光切割方式制造的磁軛沖片，這種在自由狀態下呈現明顯翹曲的鋼板激光切割后形成的磁軛沖片，會明顯影響轉子磁軛的裝壓精度。

關于磁極磁軛鋼產品的國際標準是IEC60404-8-5-1989磁性材料第8部分:單項材料規范第5節:具規定機械性能和磁導率的鋼片和鋼帶的規范，當然，為滿足大型水電項目對磁極磁軛鋼的特殊要求，鋼廠也可以按照大中型水電站的采購技術條件或鋼廠企標供貨。

目前，寶鋼股份已形成完整的高強度熱軋水電磁軛用鋼產品系列，相關產品標準可參見Q/BQB381-2018磁軛用熱連軋鋼板及鋼帶，Q/BQB620-2018水電用低裂紋敏感性高強度厚鋼板。

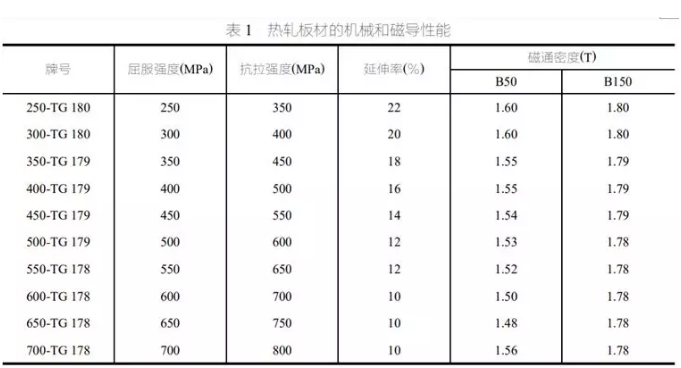

熱軋用磁極磁軛鋼的相關性能要求可參見圖4。

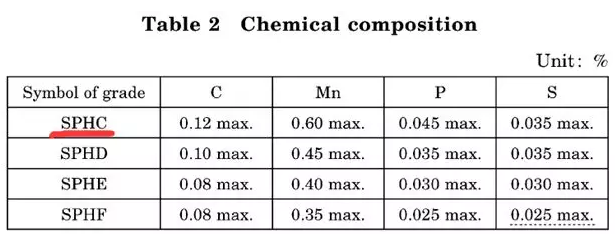

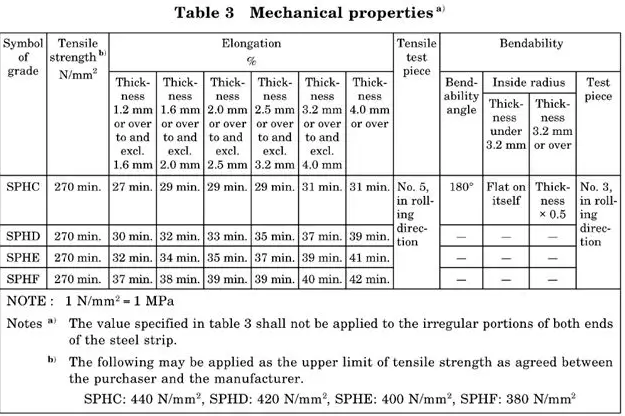

SPHC是常規的熱軋低碳鋼鋼板及鋼帶，主要用于冷成形用途。相關的化學成分可查閱JISG3131:2018熱間圧延軟鋼板及び鋼帯，相關化學成分和力學性能參見圖5和圖6。

綜上所述：考慮到磁軛(極)鋼板是既有機械性能要求、又有磁導性要求的水輪發電機專用鋼板材料，在水輪發電機設計階段就需正確地地選擇磁軛(極)鋼板材料的強度、厚度、交貨狀態和沖片制造方式，這對于提高水電機組制造質量，有效降低制造成本具有重要意義。

從水輪發電機對磁極磁軛鋼的技術要求來看，采用SPHC替代磁軛鋼，顯然是不合適的。
