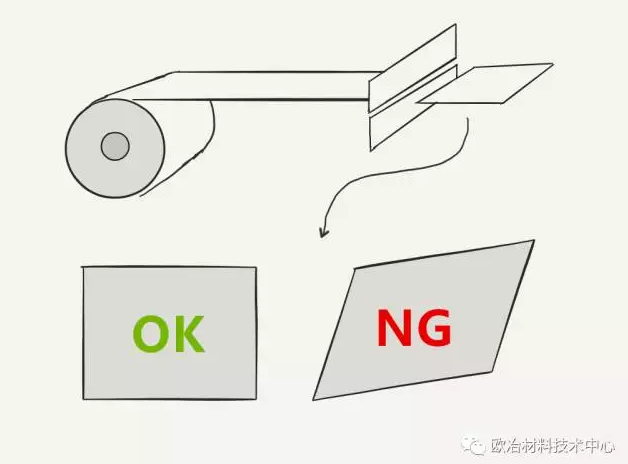

鋼廠生產出來的鋼卷，通常會被加工成兩種形態：縱切成窄條或是剪切成料片。料片的形狀可以是矩形、梯形或異形，其中又以矩形料片最為常見。

卷切成矩形料片交貨時，很重要的一個指標就是“方不方”。料片不方可能會誘發一些沖壓缺陷，比如卡到定位銷，導致沖壓翹曲、影響材料流動等。

如何評價料片方不方，在標準中有專門的條目說明。在貿易實務操作中會涉及如何測量，如何對照等細節，今天我們就來捋一捋這個問題。

評價矩形料片形狀的指標：

切斜（脫方度）

切斜是國標中的名詞，在其他標準中也有稱為“脫方度”的（如寶鋼企標），源自英文：out of squareness，也即“不方的程度”。

他們是同一個指標的不同稱呼。

如何評價切斜（脫方度）的程度呢？

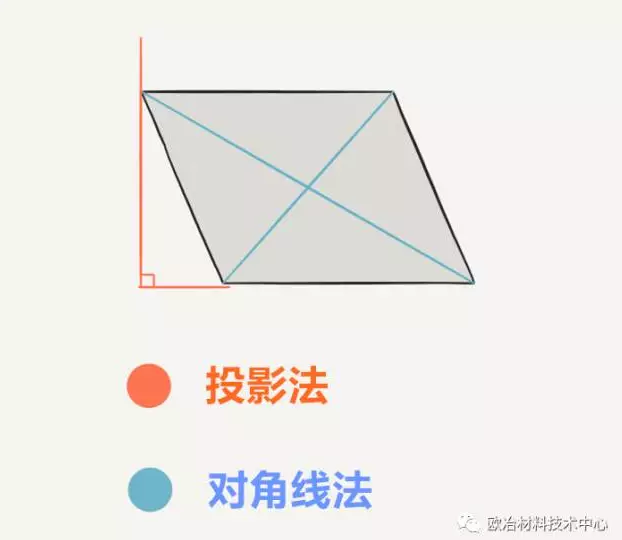

目前有兩種主要的評價方法：投影法和對角線法。

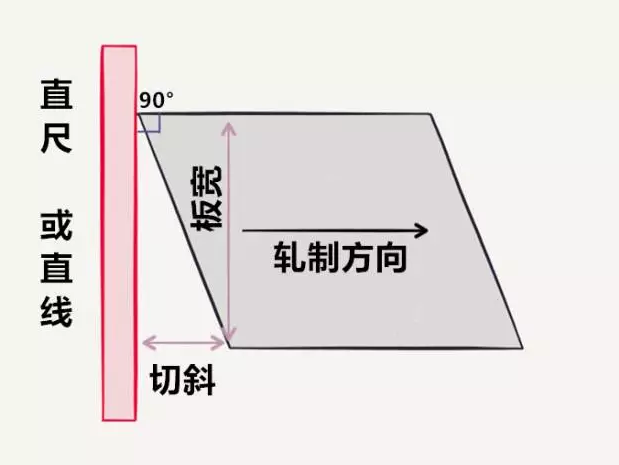

投影法

國標GB/T 708 2006 7.3中規定如下：

【切斜】——鋼板應切成直角，切斜應不大于鋼板寬度的1%。

舉個例子，寬度1000mm的鋼板，切斜不能大于10mm。

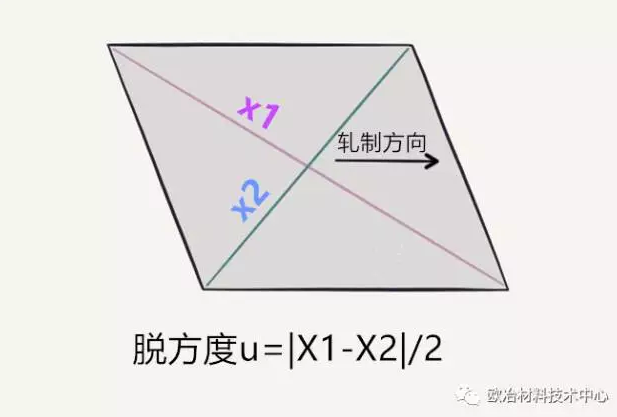

對角線法

寶鋼企標Q/BQB 401 2014 6.1.2中，除了給出投影法外，也允許使用對角線法：

如：采用對角線法測量時，計算所得的脫方度應不大于鋼板實際寬度的0.7%。

舉個例子：實際寬度1米的鋼板，對角線量出來分別是2250mm和2230mm，那是否符合本標準呢？

對角線法的脫方度

u=|2250-2230|÷2=10mm

脫方度÷實際板寬=10mm÷1000=1%

大于這個標準規定的0.7%

也即是不符合的

此外

不同的產品標準中切斜的規定也不同

產品要符合標準的規定，不同的標準對于切斜的規定也不一樣。以寶鋼企標為例：

Q/BQB 408 2014中：

采用投影法測量，不大于鋼板實際寬度的1%。如果采用對角線法測量，此時計算所得的脫方度應不大于鋼板實際寬度的0.7%。

而在Q/BQB 450 2014 鍍錫板標準中：

采用投影法測量，不大于鋼板寬度的0.15%。如用戶要求采用對角線法測量，脫方度應不大于1mm。

實務操作中的一些細節

兩種方法的解析說完了，柴哥喜歡談實務操作，在實務操作過程中，還有一些細節需要注意。

投影法不需要復雜的計算，但對測量的精度要求比較高，需要有一個平直的直角測量平臺，要確保鋼板的側邊完全貼合測量基準，特別對于一些板形不佳的鋼板，檢測誤差會比較大。

對角線法的使用不如投影法廣泛，計算略麻煩，但是測量精度較高，得出的結果比較準確。

兩種方法通常都是需要至少2人配合才能得出比較精確的結果，單人測量的誤差比較大。
