藍(lán)鋼，是指表面具有藍(lán)黑色外觀，有防銹功能，并由此產(chǎn)生具有保護(hù)效果的鋼。藍(lán)鋼產(chǎn)生的過(guò)程是金屬的一種鈍化過(guò)程，其工藝又稱為高溫氧化，其實(shí)質(zhì)是通過(guò)化學(xué)反應(yīng)，在鋼表面形成一種均勻致密、有一定厚度、附著力強(qiáng)、耐蝕性良好的藍(lán)黑色氧化膜，從而起到美化和保護(hù)工件的作用。

藍(lán)鋼制造原理

真正的藍(lán)鋼，和表面經(jīng)涂漆（或鍍層）、化學(xué)試劑浸染等表面處理的鋼是有區(qū)別的。我們知道鐵銹的主要成分是Fe2O3，俗稱鐵紅，常溫下呈紅棕色，在水合作用下，鐵銹會(huì)發(fā)生非常大的體積變化，F(xiàn)e2O3很容易剝落，導(dǎo)致典型的鐵銹紅色。

而鐵的另一種氧化物Fe3O4，是常溫下具有一定磁性的黑色晶體，而藍(lán)鋼制作就是利用在不同溫度下氧化成的Fe3O4有不同顏色的特點(diǎn)，完成表面鈍化過(guò)程，其過(guò)程又稱發(fā)藍(lán)或烤藍(lán)。

發(fā)藍(lán)（或烤藍(lán)）借助化學(xué)方式來(lái)完成：有熱、冷、熏、銹等方式，早期的槍支發(fā)藍(lán)處理采用銹發(fā)藍(lán)，這個(gè)過(guò)程是用酸溶液涂覆槍管部件，讓零件均勻生銹，然后將銹蝕處理（擦洗）掉，留下深藍(lán)色的表面。此工藝經(jīng)常需要幾天時(shí)間完成，而且是非常勞動(dòng)密集型的，現(xiàn)已被主要槍械制造商放棄。

目前常用的是熱發(fā)藍(lán)，是將一定溫度的鋼件浸泡在某些種類的溶液中一段時(shí)間，再將鋼件暴露于蒸汽或濕氮的環(huán)境中（設(shè)備中的氧含量已被清除到小于1%的氧之后），同時(shí)加熱并保持在260-595℃的溫度范圍內(nèi)，在高溫下（約550℃）氧化成的Fe3O4呈天藍(lán)色。

規(guī)?；臒岚l(fā)藍(lán)通常使用發(fā)藍(lán)爐進(jìn)行，通過(guò)控制溫度來(lái)精確加熱鋼件，以便在紅色氧化物上選擇性地形成黑色氧化物，而不是使用熱浸漬（盡管處于較低溫度）的化學(xué)誘導(dǎo)方法。

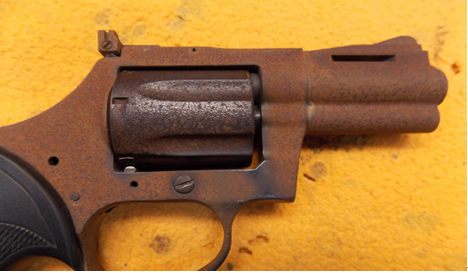

銹發(fā)藍(lán)

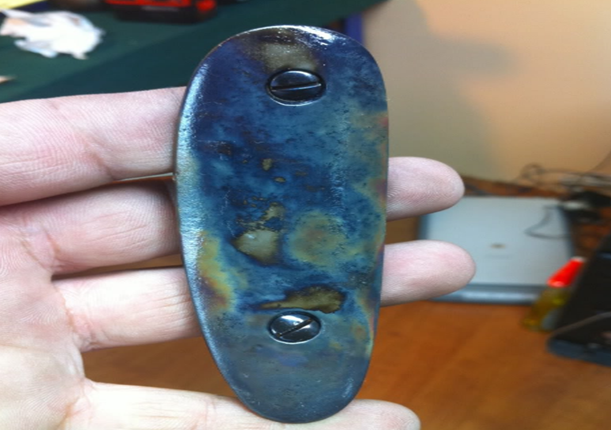

由此可見，發(fā)藍(lán)是一種低溫?zé)崽幚砉に?，因?yàn)槠浔举|(zhì)原理是Fe至Fe3O4的轉(zhuǎn)變過(guò)程，因此僅適用于鋼鐵（包括不銹鋼）。

藍(lán)鋼的應(yīng)用

自1921年英國(guó)冶金專家亨利·布雷爾利發(fā)明不銹鋼后，藍(lán)鋼在民間應(yīng)用已大大減少，現(xiàn)藍(lán)鋼常見應(yīng)用于軍工部件及手表。

如現(xiàn)在很多高級(jí)名表中所用的藍(lán)鋼螺絲，藍(lán)鋼指針等，由于藍(lán)鋼不同于一般鋼的特殊性質(zhì)，除基本的防銹功能外，其一可增加表的感官色彩度，告別色彩單一，另一方面可增強(qiáng)品牌標(biāo)識(shí)及防偽。

當(dāng)然，一塊手表中是否用的藍(lán)鋼指針或藍(lán)鋼螺絲，或是全發(fā)藍(lán)還是部分發(fā)藍(lán)（化學(xué)染劑），也是真表和高仿表的主要特征之一，或是手表修理老法師驗(yàn)證的一種主要方式。

軍工零件如彈簧常用發(fā)藍(lán)加工，如一個(gè)軍工廠每月要提供數(shù)十萬(wàn)件，而對(duì)于硫酸銅溶液浸漬的耐蝕性檢驗(yàn)時(shí)間，GB5936-B6（現(xiàn)已被QB/T3817-1999代替）要求達(dá)20秒即合格，但軍標(biāo)要求需達(dá)30秒，為達(dá)到要求，所采用的工藝即是高溫堿性發(fā)藍(lán)工藝。

藍(lán)鋼應(yīng)用在槍支上又稱槍藍(lán)，除了改善槍械的外觀和耐腐蝕性外，發(fā)藍(lán)還有助于通過(guò)抵抗切向刮擦來(lái)保持金屬表面，并且還有助于在向下看槍的槍管時(shí)減少對(duì)射手的眼睛的眩光，作為一種意義上的化學(xué)轉(zhuǎn)化涂層，其厚度通常不超過(guò)2.5微米（0.0001英寸），因此對(duì)于精確加工槍部件，其被認(rèn)為不會(huì)增加任何可觀的厚度。但所有藍(lán)色部分仍需要適當(dāng)上油以防止生銹，其耐磨損和耐腐蝕性能也不如鍍膜強(qiáng)。
