言歸正傳，讓我們繼續核聚變堆的話題。

核聚變能源是科學上理想的能源；在理論上，如果能實現可控的氘氘聚變，就可以基本滿足人類的能源供給。目前研究的聚變能源是以氘氚為燃料的聚變反應，但實現氘氘聚變反應的條件很苛刻，主要有三大難點，一是等離子體的穩定性，二是材料，三是氚自持。

以下為核聚變發電原理圖和核聚變堆的結構示意圖。

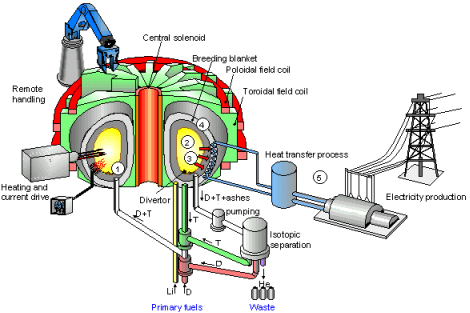

核聚變發電原理圖 （圖片源自網絡）

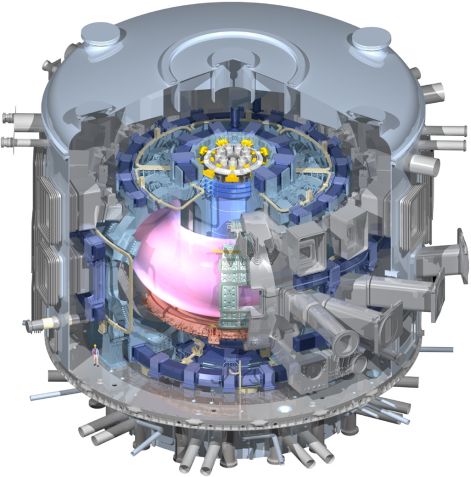

在建的最大ITER試驗型托卡馬克核聚變反應堆，位于法國卡達拉什

（圖片源自網絡）

- 02 -

氚增殖包層是以氘氚為燃料的核聚變堆的難點之一，其作用是實現氚的生產及擔負能量轉換功能。包層產氚技術，事關聚變堆氚循環能否實現自持（tritium self-sufficiency），是未來商用聚變堆穩態運行的基石。

什么是氚自持？

我們知道，最容易控制的聚變反應為氘-氚（D-T）反應：

其中氘在海水中含量很高，可謂取之不盡。但地球上沒有天然氚。人工生產的氚上億美元一公斤，而且全球年產量只有幾公斤，根本滿足不了聚變發電的需求。所以，在聚變堆中，必須要實現氚的循環利用：

也就是說，通過中子轟擊鋰元素，可以產生氚。所以，在設計聚變堆的時候，會在等離子體腔室外放一些含鋰的化合物。這樣的話，上面的反應就可以變成：

總的來說，氚是作為催化劑一樣循環利用的。然而，氚在材料中的滲透很快，會透過各種密封材料泄露出去，并且它還會滯留在第一壁材料中的微觀缺陷內，從而無法參與以上循環。這樣的話，氚會越用越少，最后不足以支撐等離子體持續運行，聚變就熄火了。

- 03 -

由于大自然沒有穩定的氚存在，而且放射性比較強，半衰期只有十幾年，氚的生產很困難，目前聚變需要的氚只能靠人工核反應合成；如果實現了聚變發電，必須解決氚的本地生產問題。

目前，所有的氚自持生產方案中，都是在聚變堆生產，用聚變產生的中子（增殖后）與Li-6反應生產氚。高能中子轟擊，增殖，和產氚反應都是強放射性的，由此加劇了反應堆的放射性問題。

本來，與裂變相比，聚變一直號稱自己的放射性低。如果只考慮聚變反應，只有氚的放射性和中子輻照問題，在理想條件下，高能氦原子核的放射性問題不大。

雖然中子輻照也很嚴重，但是如果選擇不吸收中子或者吸收后原子核仍然穩定的元素做反應堆的壁，問題也不大。

但如果需要生產氚，放射性立刻大好幾個量級，因為中子要先增殖，增殖過程會產生放射性元素，生產出來的氚本身也是放射性的。這樣反應堆的放射性就會非常大。

聚變堆內部結構遠比裂變堆復雜，裂變堆可以在水下操作以屏蔽放射性，聚變堆不行。強放射性會導致部件損害，反應堆無法進人，無法進入精密電子設備，從而無法維護。

鑒于產氚過程中存在氚損失、失效事件、元素放射性衰變等不可確定因素，實現氚的自持面臨巨大挑戰。

- 04 -

為解決氚自持這個問題，未來的示范聚變電站(DEMO)中的增殖包層(DEMO-BB)，共有4種作用：

(1) 包層作為面向等離子體部件，構成等離子體的物理邊界的主要部分(另外的部分為偏濾器)。這要求包層選擇合適的面向等離子體材料，在事故工況下不會被高溫等離子體破壞整體結構；

(2) 屏蔽核輻射保護真空室以及磁體。要求包層材料必須有中子吸收能力，使得沉積到真空室和磁體的中子低于限值；

(3) 把聚變能轉化為冷卻劑的熱能載帶出真空室；

(4) 利用聚變中子產氚，實現氚的自持。即考慮氚回收過程中的損耗后總體氚增殖比(TBR)大于1。

同時實現這4個目標是一項極大的挑戰，并衍生出一系列工程問題。由于涉及到核安全，因此，在DEMO正式運行之前，這些工程問題都必須得到充分的驗證。

前期研究結果表明，現有實驗條件無法模擬包層所經受的苛刻工況，許多工程可行性問題必須在聚變環境下才能得到驗證。

- 05 -

在這種背景下，各個國家根據本國的DEMO-BB方案設計了不同的實驗增殖模塊(TBM)方案，并在國際熱核聚變堆(ITER)上進行實驗驗證，這些方案包括：

歐洲氦冷鋰鉛液態金屬(HCLL)方案；

歐洲氦冷球床方案(HCPB)；

日本水冷球床方案(WCCB)；

美國韓國合作的氦冷鋰鉛液態金屬雙冷卻方案(DCLL)；

中國氦冷球床方案(HCCB)；

印度俄羅斯合作的鋰鉛液態金屬-球床方案(LLCB)。

各個TBM方案的總體目標相同但是技術路線各有特點。不同之處包括冷卻劑選擇、產氚材料選擇、中子倍增劑選擇、產氚區布置形式、面向等離子體材料選擇、結構材料選擇等。

不同技術路線的選擇各有其客觀原因，本文將通過分析各個包層設計的特點，評述該方案的優點與不足之處，為未來高性能包層設計提供參考。

產氚劑和中子倍增劑選擇

固體產氚劑

固態包層采用不同材料的陶瓷小球作為產氚劑，大量陶瓷球堆積形成球床產氚區。這種形式的產氚區有以下優點：

(1)產氚材料的熱膨脹系數同結構材料相差很多，采用球床的結構形式可以有效減小熱應力；

(2)球與球之間的接觸面積很小，使得整體的表面積很大，利于釋氚；

(3)即使是密集堆放的球床(約63%)仍然有足夠的空間通過吹掃氣體。歐洲HCPB、中國HCCB、印度的LLCB、日本W(wǎng)CCB都采用這種形式的增殖劑。

陶瓷球的候選材料包括Li4SiO4，Li2TiO3和Li2ZrO3。其中Li4SiO4中Li的原子密度最大，產氚性能最好；Li2TiO3的產氚性能稍差，但釋氚性能最為優秀，同時化學穩定性也較好。

迄今為止這幾種候選材料在高燃耗(11%)和高溫(900℃)條件下的穩定性仍然沒有數據，究竟何種材料的增殖劑綜合性能更為優異有賴于未來ITER中的實驗結果。

未來需要實驗驗證的問題包括：

(1)陶瓷小球必須有一定的強度承受熱應力，發生破損的比例必須低于限值，不會阻礙吹掃氣體的流動；

(2)陶瓷小球的熱膨脹、蠕變不應影響整個球床的熱傳導系數，使得球床溫度恒定，不至于過高(920℃設計極限，低于物理極限100℃)或者過低影響氚的釋放(會導致TBM中儲存過多的氚)；

(3)高溫下不同材料陶瓷小球的化學穩定性；

(4)不同材料陶瓷小球的釋氚能力。

固體中子倍增劑

在包層中加入Be元素可以利用其(n，2n)反應提高TBR，目前備選的中子倍增劑包括金屬Be和Be12Ti。Be12Ti比Be化學穩定性更好，但是Ti原子吸收MeV級高能中子能力較強，采用Be12Ti作為中子倍增劑會降低整個包層的TBR。

Be12Ti在慢中子區吸收能力不是很強，因此包層前部的高能中子區采用Be，包層后部的低能區采用Be12Ti是比較好的 方案。

中子倍增劑可以做成球床也可以是成塊的整體。與陶瓷小球不同，塊狀的Be的熱導率相當優秀(約200W/(m·K))，如果僅僅考慮熱工條件(Be最高溫度不超過600℃)，中子倍增區可以設計得很厚，以提高TBR。

但是由于Be的熱膨脹系數與結構材料不同，受熱時會有較大熱應力，Be在輻照下的腫脹也會增加應力。把金屬Be制成Be小球可以降低接觸應力，但其熱導率會大幅下降至7W/(m·K)，限制了球床的厚度。球床-塊混合模式中子倍增層綜合了兩者優點，是研究的熱點方向之一。

Be雖然能夠顯著增大TBR，但是引入Be會帶來一系列問題：首先Be是一種稀缺資源，引入Be會增加包層的成本；Be在包層內壽命有限，為了保證包層性能穩定需要定期更換。

有計算表明在合適的中子參數下Tokamak不需要Be也能實現氚自持，因此要進行綜合考量后才能決定是否在包層內加入Be。

液態金屬產氚劑

液態包層采用液態金屬如LiPb，Li作為產氚劑，相比于固態包層有很多優點：液態金屬LiPb可以同時作為氚增殖劑和中子倍增劑，簡化包層結構設計；液態金屬中鋰所占的比例可以很高，產氚性能好；液態金屬本身的導熱性能優良，有利于提高冷卻劑溫度；液態金屬沒有輻照損傷問題，壽命更長。

不同方案的液態金屬包層各有特點。歐洲HCLL采用LiPb作為產氚劑和中子倍增劑，氦氣作為冷卻劑，主要目標是在ITER中獲得未來歐洲D(zhuǎn)EMO堆包層的相關數據；美國DCLL則著眼于在HCLL基礎上提高冷卻劑出口溫度。

HCLL采用的結構材料低活化不銹鋼最高溫度限值只有550℃，DCLL方案通過增加陶瓷層保護不銹鋼免受鋰鉛流體的腐蝕，提高了冷卻劑進出口溫度。

俄羅斯液態金屬包層分為Li/Be/V和Li/V兩種，兩者都使用液態金屬鋰作為產氚層，高溫釩合金作為結構材料。方案的區別在于是否引入Be作為中子倍增劑。

由于采用釩合金作為結構材料，包層不需要DCLL里面的隔熱材料，但仍然需要材料絕緣。

除了高溫下同結構材料的相容性問題外，液態金屬包層還存在其他待解決問題：

(1)磁場作用下的磁流體效應，例如磁場產生的壓降以及加速腐蝕；

(2)中子輻照下鋰鉛的熱物理性能和化學性質，例如氦泡的產生和鋰鉛分離；

(3)鋰鉛作為冷卻劑受功率密度限值，必然對其質量流量有一定要求，這導致鋰鉛的總量很大，單位體積增殖劑氚濃度較低。

球床/液態金屬混合包層

LLCB是一種綜合了液態增殖區和固態增殖區各自的優點的新概念包層。LLCB采用Li2TiO3陶瓷球床作為產氚區，采用鋰鉛液態金屬作為中子倍增劑和產氚區的冷卻劑。這樣的包層沒有鈹球床輻照下的熱應力和腫脹問題，并且產氚區仍然采用固體球床使得其氚提取比純液態金屬方案如HCLL和DCLL方案容易。這種設計有利于提高TBR，但是也增加了整個系統的復雜性，需要有固態包層和液態包層的兩套系統。

- 06 -

冷卻劑選擇

壓力水作為冷卻劑

由于安全性的原因，水冷液態金屬方案目前已基本被放棄?，F(xiàn)階段只有日本W(wǎng)CCB方案采用壓力水作為冷卻劑。

冷卻水的參數對水冷包層設計非常重要，不同的冷卻水壓力和溫度決定了冷卻回路設計和包層材料選擇。常見的電廠冷卻水參數有：沸水堆(7MPa，275~285℃)，壓水堆(15MPa，290~330℃)，超臨界水火電站(25MPa，280~510℃)，超臨界水核電站(23MPa，290~360℃)。

其中超臨界水火電站冷卻劑溫度變化范圍最大，因而包層冷卻劑管道熱應力最大，同時510℃的水溫接近低活化不銹鋼550℃工程最高溫度限值因此不可行。

沸水堆壓力最小，結構負擔輕，但是TBM本身空間有限，難以處理放射性蒸氣，因此也不可行。PWR和SCWR冷卻水參數都適合用于水冷包層。經過計算，冷卻劑壓力對于TBR的影響非常小，考慮到安全性因素，最終WCCB采用了PWR的冷卻水參數。

氦氣作為冷卻劑

相對于水，氦氣作為冷卻劑的優勢在于其較低的溫度下可以達到更高的溫度(8MPa，300~500℃)，有利于提高熱效率。結構材料制約了氦氣出口溫度，如果采用耐高溫的結構材料例如SiCf/SiC，氦氣的出口溫度還可以進一步提高，達到極高的熱效率。

氦氣的中子吸收截面比水小，因而氦冷TBM一般比水冷TBR略高。但是相比于壓力水冷卻劑，氦氣成本高昂、易泄露，高溫氦氣發電技術成熟度不高。

制約冷卻劑出口溫度的因素還包括產氚材料的特性，球床形式的產氚材料熱導率低，產氚區外表面溫度達到550℃時，內部最高溫度達到900℃，已經接近設計極限；液態金屬方案的產氚區熱導率高，可以進一步提高出口溫度。

液態金屬冷卻劑

以液態金屬增殖劑為冷卻劑的TBM方案包括歐盟HCLL、中國DFLL方案、美國DCLL方案、俄羅斯Li/V方案、韓國HCML方案、印度LLCB方案。可以單獨使用液態金屬作為冷卻劑也可以結合其他冷卻劑。

液態金屬作為冷卻劑最大的優勢是其低壓下就可以達到很高的出口溫度，DFLL方案LiPb的出口溫度可以達到700℃，熱效率很高。但是液態金屬高溫下對材料的腐蝕性很高，需要新型的結構材料配合。

通過對比不同包層方案可以看出，以LiPb為產氚劑的液態金屬包層綜合性能最為優良，技術挑戰也最大。以低活化不銹鋼為結構材料的固態產氚包層技術成熟度最高，在ITER項目初期有重要地位。

新型耐高溫、耐輻照材料的發展決定了未來包層設計方案的選擇，隨著技術的進步，以SiCf/SiC，V-4Cr-4Ti為代表的新型結構材料的應用將進一步提升高溫氦冷/自冷液態金屬包層的產氚性能和熱效率。
