一、解析

瑪鋼，是可鍛鑄鐵的別稱，可鍛鑄鐵英文叫：malleable cast iron，讀音有M（瑪）字，其性能接近于鋼，所以人們俗稱為瑪鋼，因它是屬于鑄鐵，故又稱瑪鐵。

瑪鋼是由一定化學(xué)成分的鐵液澆注成白口坯件，再經(jīng)退火而成的鑄鐵，有較高的強(qiáng)度、塑性和沖擊韌度，可以部分代替碳鋼。

根據(jù)化學(xué)成分、熱處理工藝、性能以及組織不同分為黑心可鍛鑄鐵、珠光體可鍛鑄鐵以及白心可鍛鑄鐵和球墨可鍛鑄鐵四類。

白心可鍛鑄鐵，由法國人R.A.F. de羅茂于1722年研制成功。工藝過程：將碳、硅含量較低的白口鑄鐵密封在氧化介質(zhì)中，在950～1050℃溫度下保持幾十個(gè)小時(shí)進(jìn)行脫碳退火處理，就得到外層為鐵素體、中心殘留著少量珠光體和團(tuán)絮狀石墨的顯微組織。其心部斷口呈白色，故稱為白心可鍛鑄鐵。

黑心可鍛鑄鐵，由美國人S.博伊登于1826年在引進(jìn)制造白心可鍛鑄鐵工藝的基礎(chǔ)上發(fā)展而成。工藝過程：將碳、硅含量較低的白口鑄鐵放在中性介質(zhì)中進(jìn)行石墨化處理后，在 850～950℃溫度下保持幾十小時(shí)，爐內(nèi)冷卻至720～740℃再保溫十幾小時(shí)，最后得到鐵素體基體和團(tuán)絮狀石墨的鐵素體黑心可鍛鑄鐵。

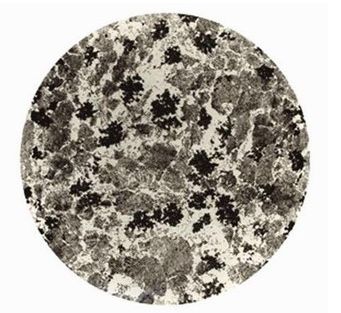

瑪鋼石墨微觀結(jié)構(gòu)的金相圖

二、特性及應(yīng)用

與灰口鑄鐵相比，可鍛鑄鐵具有更好的強(qiáng)度和延展性，尤其是在低溫下具有更好的抗沖擊性。

與鑄鋼相比，可鍛鑄鐵具有更好的耐磨性和減震性。

與球墨鑄鐵比較，它們都具有良好的強(qiáng)度和延展性，但是可鍛鑄鐵具有更好的抗沖擊性，而球墨鑄鐵具有更好的耐磨性。

瑪鋼作為一種古老的工程材料，由于它具有較高的強(qiáng)度和韌性、又有很高的減振性和較好的延伸率，用它來制造汽車及發(fā)動(dòng)機(jī)領(lǐng)域中的閥門、底座等，還可應(yīng)用于五金工具、武器及家庭用具等。

瑪鋼的化學(xué)成分是： wC=2.2%～2.8%，wSi=1.0%～1.8%，wMn=0.3%～0.8%，wS≤0.2%，wP≤0.1%。

三、發(fā)展

過去，許多鑄造廠生產(chǎn)瑪鋼鑄件，隨著球墨鑄鐵的發(fā)展，大多數(shù)瑪鋼零件都可以用球墨鑄鐵代替。目前，中國只有少數(shù)的鋼鐵鑄造廠仍在生產(chǎn)這種材料，山西太谷是瑪鋼鑄造業(yè)比較集中的地方，主要生產(chǎn)瑪鋼管件。

瑪鋼在現(xiàn)近仍有廣泛的應(yīng)用，相關(guān)標(biāo)準(zhǔn)也在順應(yīng)發(fā)展在更新變化，如歐盟的EN1562-2012, 美國通用汽車公司的GMW 1-2011等等。

我國參照ISO國際標(biāo)準(zhǔn)，并吸取工業(yè)發(fā)達(dá)國家標(biāo)準(zhǔn)的先進(jìn)經(jīng)驗(yàn)制定了我們自己國家的瑪鋼標(biāo)準(zhǔn)，即GB/T 9440—2010可鍛鑄鐵件。

END
