【鋼板實際厚度會有合理的波動，厚度的波動會引起什么不良后果呢？且看今天案例分析?！?/span>

最近聊天時聽一位貿(mào)易商朋友抱怨：“某鋼廠的現(xiàn)貨鋼卷，標稱厚度0.8mm，實際只有0.786mm，越做越差了?！?/p>

柴哥和他解釋，一方面材料的厚度允許有合理的波動，另一方面鋼卷都實稱計重的。按期貨訂單生產(chǎn)，按實際重量交易，并無缺失。

不過這也讓柴哥想起了以前處理過的一起厚度差異導(dǎo)致的加工損失。

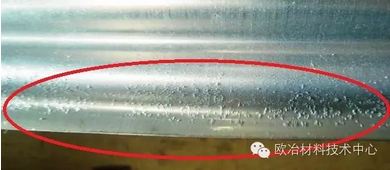

某沖壓廠使用標稱0.8mm厚的熱鍍鋅鋼板沖壓零件，質(zhì)量一直很穩(wěn)定，但突然有一天出現(xiàn)了批量性的鋅粉脫落。

按照前幾期說過的脫鋅排查方法，最終確認下來是模具間隙過小導(dǎo)致。但是模具并未調(diào)整過，而且換一個批次的材料鋅粉脫落大為改善。

最后在所有的因素都排查完畢之后，偶爾測量了下兩個批次材料的實際厚度。

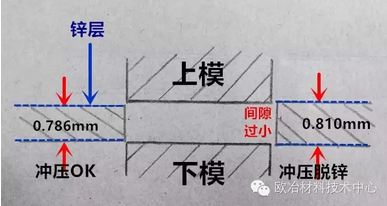

沖壓OK的材料厚度0.785mm左右，而沖壓NG的材料厚度在0.81mm左右。兩者的厚度差值在0.025mm，這也等于間接地減小了模具的間隙。將模具間隙略微放大后，問題解決。

再從廢料框里翻出前幾個批次的沖壓廢料測量，厚度都在0.78mm左右。原來這卷NG的材料是由于生產(chǎn)任務(wù)緊張，緊急從市場上采購的。厚度的差異導(dǎo)致了部分零件報廢的嚴重后果。

最后說一下，在現(xiàn)貨市場上采購的材料，很多都是鋼廠生產(chǎn)正常期貨合同的余材，也就是我們常說的“尾單”。

期貨合同根據(jù)不同的用戶要求，厚度有的偏上工差，有的偏下工差。使用這些“尾單”材料，在沖壓前一定要測量下實際厚度，及時調(diào)整工藝參數(shù)。否則輕則出現(xiàn)鋅粉脫落，嚴重的甚至?xí)_裂或損壞模具。
