導(dǎo)讀：之前，我們推送了一篇缺陷的演變，反響不錯。今天推出第二期，并拓展談下缺陷鋼卷如何使用。】

12月23日剖析了薄板切邊缺陷的演變過程，今天我們以類似的方式，剖析一下邊部增厚缺陷的演變。

邊部增厚缺陷一般發(fā)生在彩涂或是熱鍍鋅產(chǎn)品中，表現(xiàn)為：“邊部增厚”、“喇叭卷”、“邊浪”三種缺陷，及其后續(xù)危害“精矯輥印”或“鋅粉污染”等。

第一階段：

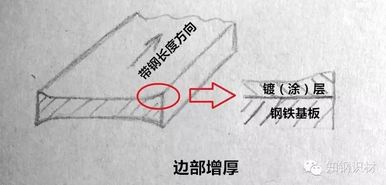

初始缺陷是邊部增厚，由于工藝異常導(dǎo)致帶鋼兩側(cè)邊部鍍（涂）層異常增厚。厚度差異一般肉眼無法觀察，就單張鋼板而言，這個缺陷的危害并不大。

第二階段：

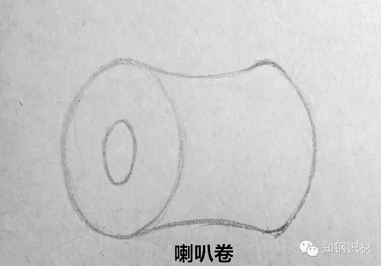

在鋼帶卷成鋼卷后，邊部微小的厚度差層層累加，導(dǎo)致鋼卷兩側(cè)端部拱起，中部凹陷，形似喇叭，被稱為喇叭卷；

第三階段：

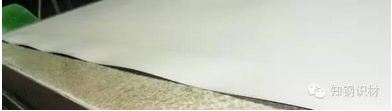

這種鋼卷在展開后，邊部會出現(xiàn)浪距很短，浪高急峻，類似荷葉邊部的小邊浪。

第四階段：

由于邊部鍍（涂）層較厚，且在卷取、運(yùn)輸、開卷過程中受到擠壓、摩擦，后續(xù)加工過程中可能出現(xiàn)邊部鍍（涂）層脫落。如果強(qiáng)行精矯開平，脫落的粉末會污染精矯輥形成輥印。

第五階段：

如果這是一條家電或汽車外觀件開平線的話，輥系被污染后，可能導(dǎo)致在之后生產(chǎn)的其他材料上形成衍生缺陷（輥印或表面鋅粉污染等），產(chǎn)生后續(xù)的損失。

缺陷材料的使用：

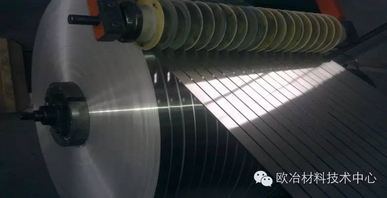

1、“邊部增厚”或“喇叭卷”的材料，建議優(yōu)先選擇分窄條的使用方式。

2、鋼卷卷徑越大，喇叭形貌越明顯，使用價值越低。

3、雖然喇叭形貌會隨著開卷后卷徑減小逐漸減輕，但對上料工序仍存在潛在風(fēng)險(xiǎn)。
