我們的讀者中從事板材業(yè)務(wù)的朋友非常多，所以我們板材相關(guān)的文章會(huì)多一些，但是這并不意味這我們放棄了其它品種的朋友。本著雨露均沾的原則，為端正態(tài)度，這新年第一篇技術(shù)文就來聊聊冷墩鋼絲相關(guān)的技術(shù)問題。

話說，不管是管、棒、線、型、板哪種產(chǎn)品，大家最不愿意遇到的問題中，“表面缺陷”一定可以排名前三。既然要聊冷墩鋼絲，那就一定要說說他的典型缺陷。

表面壓痕

別看冷鐓鋼絲通常室溫下表面硬度較高，但熱處理工序是它的“阿克琉斯之踵”。高溫下的受力集中極易產(chǎn)生壓痕。

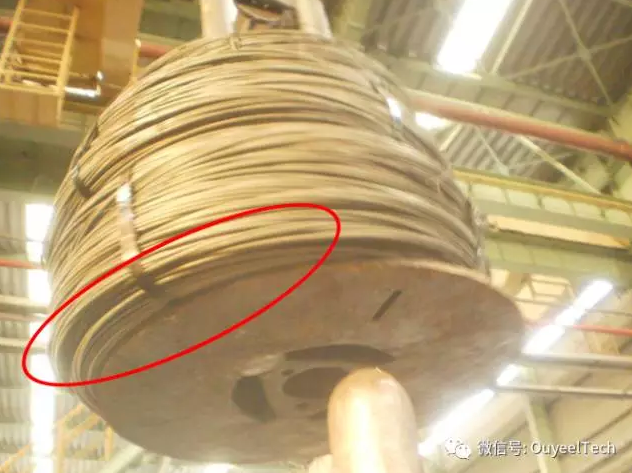

最典型的成因是熱處理時(shí)選用了不合適的料架裝料，導(dǎo)致盤卷溢出了料架底部的圓盤，在熱處理過程中盤卷會(huì)下塌。

這種情況下，溢出料架底部的線材會(huì)與周邊觸碰交疊（如料架邊緣），造成壓痕；

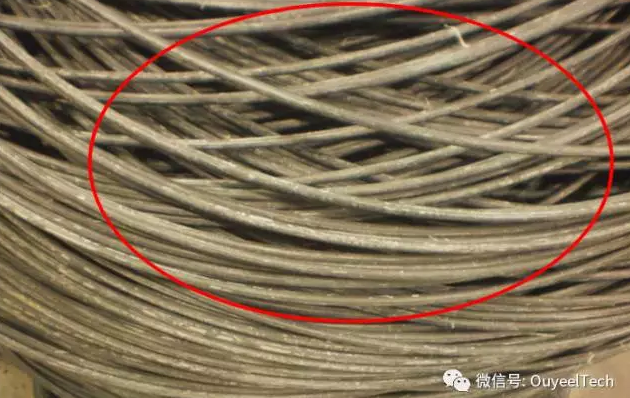

此外，既然熱處理過程中受力集中易造成壓痕，那盤卷在拉絲時(shí)收線不整齊（俗稱的網(wǎng)狀收線），由于疊放時(shí)受力面積小，也會(huì)導(dǎo)致熱處理過程中出現(xiàn)壓痕。

表面劃傷

冷鐓鋼絲對(duì)表面質(zhì)量要求很高，因?yàn)榧词故卿摻z表面的輕微劃傷，都可能會(huì)造成鋼絲在冷鐓過程中開裂。

關(guān)于劃傷的成因多種多樣，以拉絲環(huán)節(jié)的工序異常最為常見。當(dāng)然，這塊重在過程管理，控制點(diǎn)就非常多了，具體情況具體分析。

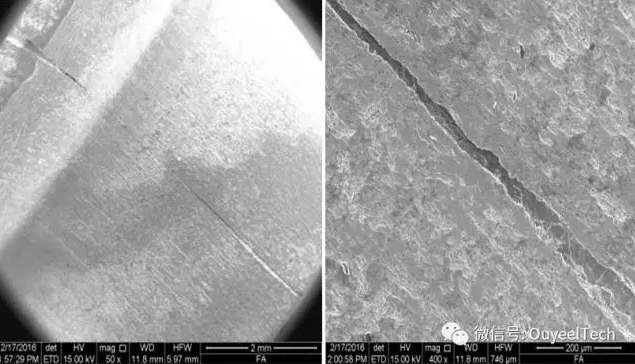

我們來鑒賞幾張輕微劃傷的微觀照片

（照片右下角有標(biāo)注比例尺）

鋼絲表面的裂紋

如果說鋼絲表面劃傷只是“可能”造成冷墩開裂，那表面裂紋則“一定”會(huì)造成冷鐓開裂。

鋼絲表面裂紋一般在熱軋盤條表面就已存在，和鋼坯表面的缺陷有很強(qiáng)的關(guān)聯(lián)性。因此生產(chǎn)冷鐓鋼絲的鋼坯，其表面質(zhì)量需要專門的檢測(cè)和修磨。

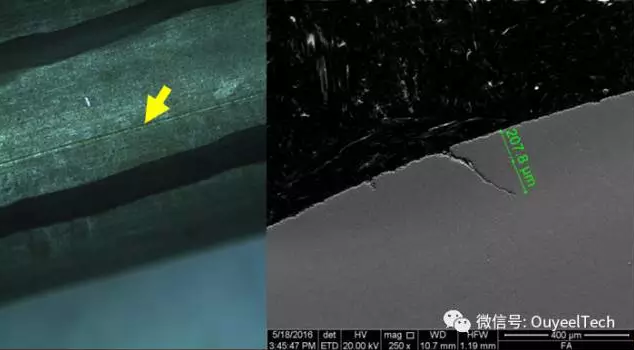

左圖是表面形貌，右圖是高倍截面形貌

冷鐓零件的表層裂紋

除了鋼絲表面裂紋會(huì)導(dǎo)致開裂，在零件上有一種裂紋更具隱蔽性和破壞性，那就是【冷墩零件表層裂紋】。

這種裂紋通常是因?yàn)槔溏吂に囌{(diào)整不良，導(dǎo)致冷鐓鋼絲局部區(qū)域塑性變形超過鋼絲性能范圍；或冷鐓過程中潤(rùn)滑不良，也會(huì)導(dǎo)致零件表層出現(xiàn)裂紋。

這時(shí)，冷鐓零件生產(chǎn)廠家需要調(diào)整自己的冷鐓工藝。

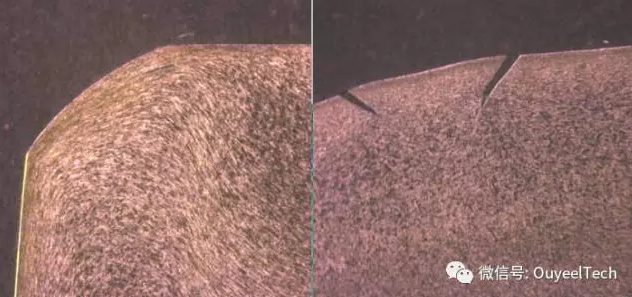

零件截面，左圖塑形變形的痕跡相當(dāng)明顯
