據(jù)統(tǒng)計(jì)，每年因金屬銹蝕而報(bào)廢的鋼鐵設(shè)備和材料相當(dāng)于鋼鐵產(chǎn)量的30%左右，我國(guó)每年因金屬銹蝕造成的損失可達(dá)千億以上，今天我們就來(lái)識(shí)別一下各種金屬的銹蝕狀態(tài)。金屬的銹蝕特征取決于金屬的種類和所處的環(huán)境，一般都有銹蝕孔穴、顏色或光澤的改變、膨大疏松的產(chǎn)物等。

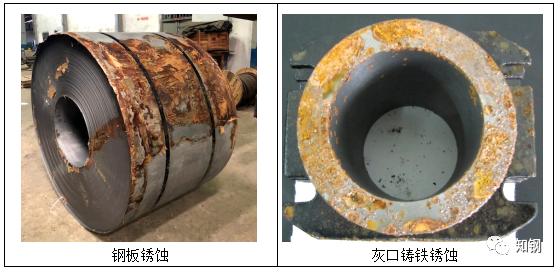

1   鋼及鑄鐵的銹蝕特征

開(kāi)始銹蝕時(shí)金屬表面發(fā)暗，輕銹呈暗灰色，進(jìn)一步發(fā)展會(huì)變成褐色或棕黃色，嚴(yán)重的呈棕色或褐色疤痕甚至銹坑。刮去銹蝕產(chǎn)物后，底部呈暗灰色、邊緣不規(guī)則。

銹蝕產(chǎn)物的顏色：

Fe(OH)₃：黃色；Fe₃O₄：黑色；FeO(OH)：棕色；Fe₂O₃：紅色；FeS：黑色；FeCl₃：暗褐色；FeCl₂：暗綠色

2   經(jīng)發(fā)藍(lán)（氧化）和磷化處理的鋼件

通常呈黃褐色銹層，也有呈點(diǎn)狀、斑狀。銹蝕產(chǎn)物狀態(tài)與一般鋼及鑄鐵的相同，由于發(fā)藍(lán)、磷化后鋼鐵表面呈黑或灰色，所以銹蝕產(chǎn)物的顏色多加深。

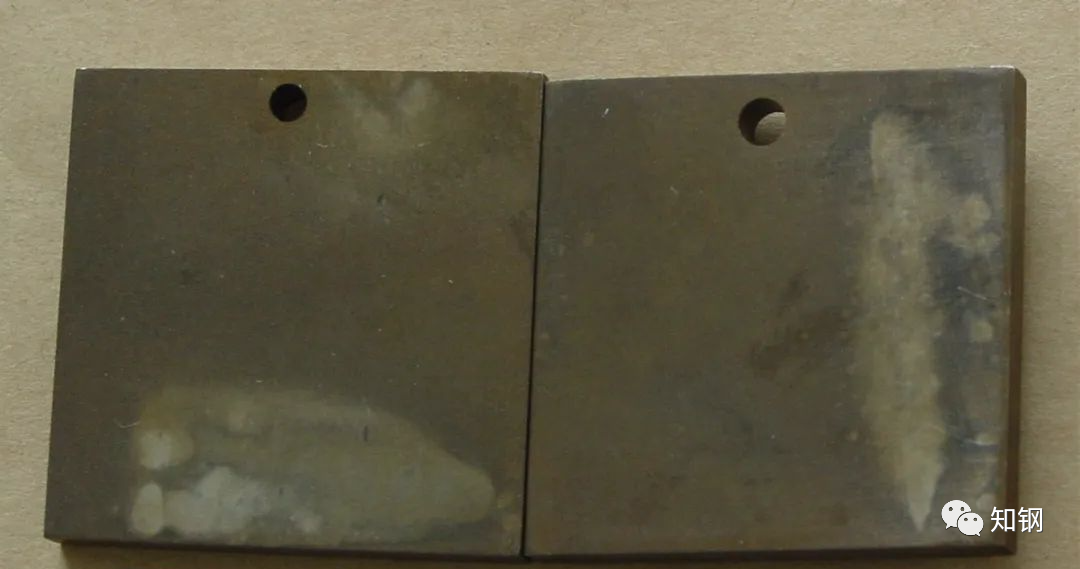

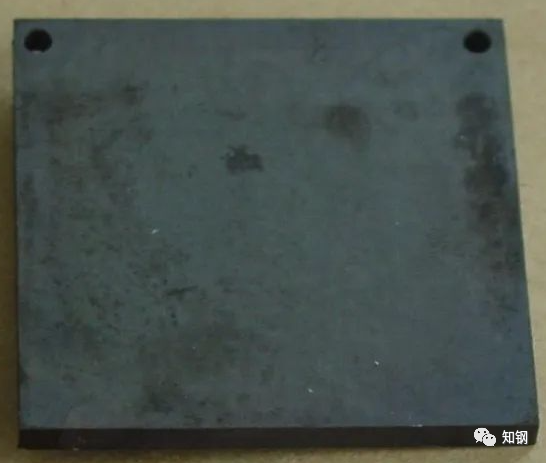

鋼發(fā)藍(lán)件銹蝕

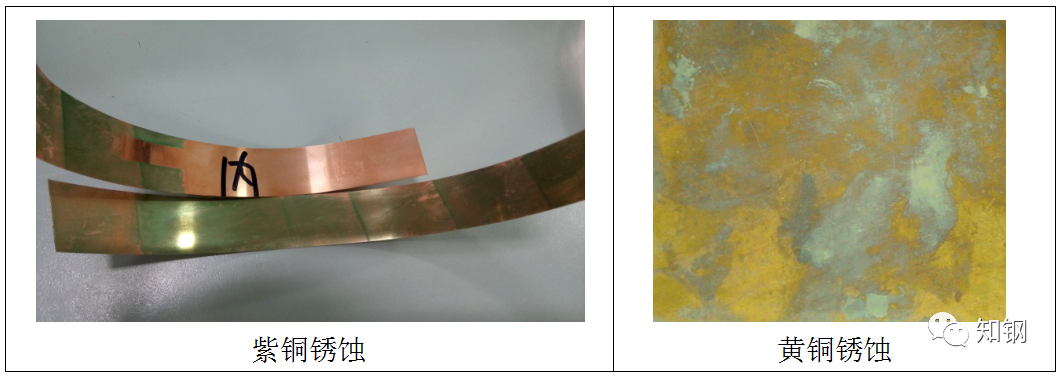

3   銅及銅合金

銅的銹蝕呈綠色，也有橘紅色或褐色。鋁青銅的銹蝕可呈白色、暗綠色或黑色薄層，嚴(yán)重時(shí)呈斑點(diǎn)或?qū)訝钔黄?，除去綠色銹蝕產(chǎn)物后底部有麻坑。鉛青銅的銹蝕有時(shí)呈白色，黃銅的銹蝕有時(shí)發(fā)白、呈深黃色、綠色或黑色。

銅的銹蝕產(chǎn)物顏色：

CuO：黑色；CuS：黑色；Cu₂O：橘紅色；CuCl₂：綠色；Cu（OH）₂·CuCO₃：綠色

4  鋁及鋁合金

初期呈灰白色斑點(diǎn)，發(fā)展后出現(xiàn)灰白色銹蝕產(chǎn)物，刮去銹蝕產(chǎn)物后底部出現(xiàn)麻孔。

鋁的銹蝕產(chǎn)物顏色：Al₂O₃:白色；Al（OH）₃：白色；AlCl₃：白色

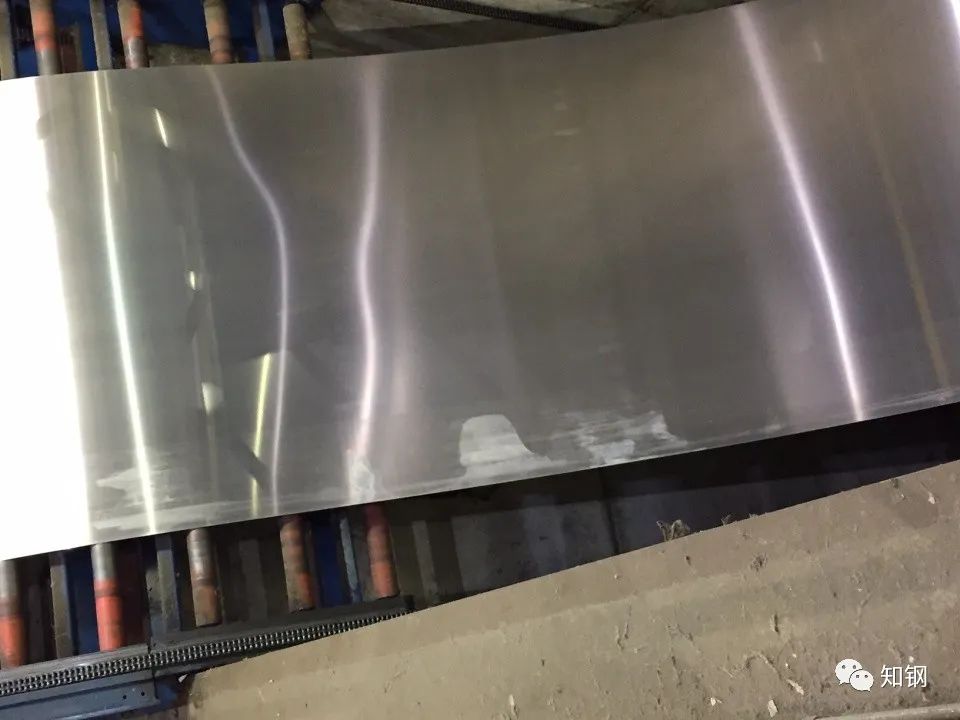

鋁板銹蝕

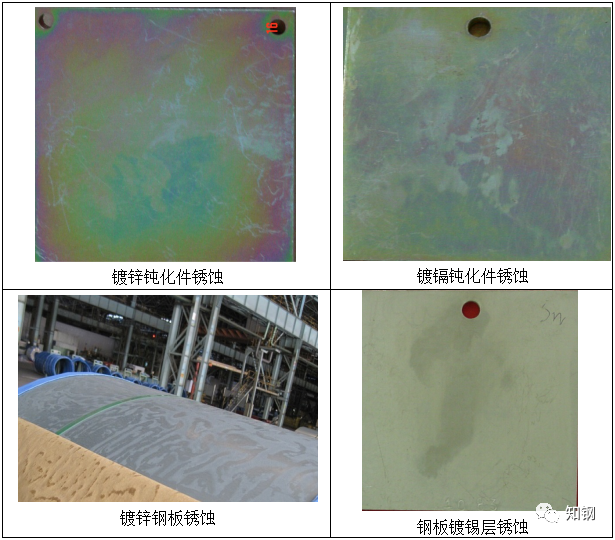

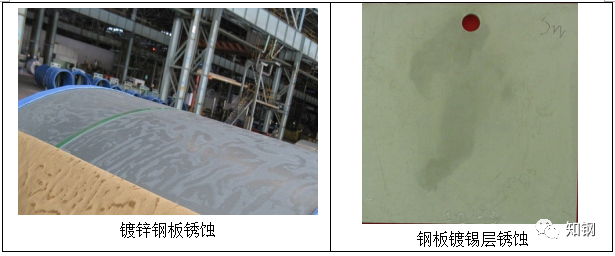

5   鋅、鎘、錫及其鍍層

初期呈灰白色斑點(diǎn)，發(fā)展后呈黑色、灰白色點(diǎn)蝕，并有灰白色銹蝕產(chǎn)物，除去產(chǎn)物后有坑。鋅、鎘在有機(jī)氣體下的腐蝕產(chǎn)物像白霜，俗稱“長(zhǎng)白毛”。錫、鋅、鎘在應(yīng)力及濕度作用下會(huì)產(chǎn)生“晶須”。

銹蝕產(chǎn)物顏色：ZnO、ZnCO₃、Zn（OH）₂、ZnS、Cd（OH）₂、CdCO₃、Sn（OH）₂、Sn（OH）₃均為白色；CdO、CdS為黃色；SnS為灰褐色。

6  鎂合金

初期呈灰白色斑點(diǎn)，發(fā)展后出現(xiàn)灰白色粉末，除去銹蝕產(chǎn)物后底部有黑坑。

銹蝕產(chǎn)物顏色：MgO：白色；Mg（OH）₂：白色；MgCO₃：白色

陽(yáng)極化鎂合金銹蝕

7   鉛及其鍍層

一般呈白色或黑色薄層，也有呈紅褐色或棕色。

銹蝕產(chǎn)物顏色： Pb（OH）₂、PbCO₃、PbCl₂均為白色；

為黑色；PbO為黃色；PbO₂為棕、褐色；Pb₃O₄為鮮紅色。

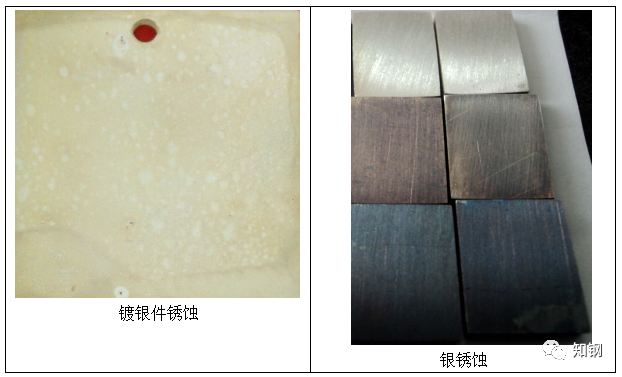

8   銀及其鍍層

常見(jiàn)銹蝕呈暗灰、黑色、黃色或棕褐色。

銹蝕產(chǎn)物顏色：AgO：褐色；Ag₂S：灰褐色；AgCl：白色

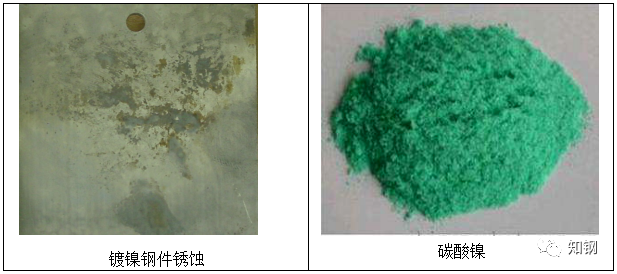

9   鎳及其鍍層

初期呈暗灰色斑點(diǎn)，發(fā)展后銹蝕產(chǎn)物為綠色粉末疏松物。

Ni（OH）₂、NiCl₂、NiCO₃均為淺綠色。

在不同的環(huán)境中，同一金屬制品可能有多種銹蝕產(chǎn)物同時(shí)存在，因此顏色為各種銹蝕產(chǎn)物顏色的混合色。有時(shí)銹蝕特征不明顯，容易和表面臟污、雜質(zhì)、材料缺陷和加工缺陷相混淆，此時(shí)可采用顯微鏡等工具或化學(xué)方法進(jìn)一步鑒別。

當(dāng)金屬有表面處理并呈一定顏色，如鋼鐵發(fā)黑、發(fā)藍(lán)，鍍鋅彩色鈍化，鋁和鎂等陽(yáng)極化時(shí)，其顏色可能不是金屬本色，應(yīng)和銹蝕進(jìn)行區(qū)分。
