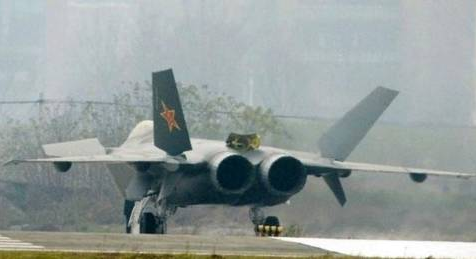

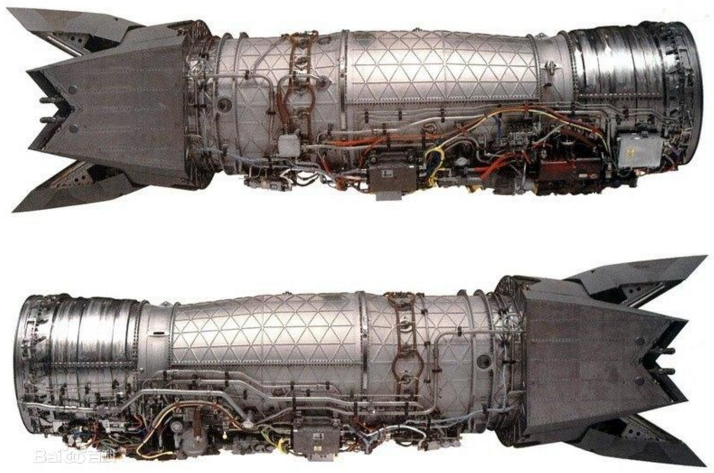

廣大軍迷來說，我國航空發展今年來非常值得傲嬌，艦載機殲15，四代戰機殲20，大型運輸機運20等等航空利器讓我們面子大增，但一根刺卻一直讓我們不爽，那就是飛機的心臟——發動機。

葉片是飛機發動機的重要零部件，不管是星條旗，還是伏特加，都在葉片制造等技術上一直封鎖我國，很多網友抱怨，我國是世界第一的產鋼大國，為何卻不能造出很好的飛機發動機葉片用鋼，其實那不是鋼，而是單晶合金。

單晶合金比較著名的是TMS（Tokoyo Meguro Single）合金，日本國立材料研究所（NIMS）在此項技術中是非常著名的，雖然小編也是抗日份子，但這方面不得不說他領先。

關于NIMS

日本國立材料研究所(National Institute for Material Science：NIMS)是日本最大的研究所之一，它由國立金屬材料技術研究所（NRIM）和國立無機材料研究所（NIRIM）合并而來。NIMS主要進行材料的合成，表征和應用的研究，包括金屬，半導體，超導體，陶瓷，有機材料，和納米材料等等。涵蓋了電子，光學，涂料，燃料電池，催化劑，生物技術等范圍的應用。同時發展了電子顯微鏡，高能離子束，強磁場等技術。大多數研究是實驗性研究，但至少有一個研究中心，致力于理論研究。

關于單晶合金航空發動機中的發展及應用

眾所周知，增強渦輪葉片的承溫能力可直接提高渦輪進口溫度，而提高渦輪進口溫度是提高航空發動機效率的有效方法。20世紀70年代后期，單晶高溫合金由于其優良的熱阻特性，被引入到商業航空燃?xì)鈬姎獍l(fā)動機渦輪葉片中。采用單晶合金發動機的燃油效率比采用定向合金提高30％以上，壽命大大延長。最新航空發動機的渦輪進口溫度高達1777℃，見表1。

表1 國外航空發動機的發展歷程

例如，采用第三代單晶合金作為葉片材料的推重比為10的F119發動機渦輪進口溫度為1677℃，比采用定向合金的推重比為8的F100發動機渦輪進口溫度（1370℃）提高了307℃。

美歐等國的單晶高溫合金應用研究已比較成熟，并在民用航空發動機上得到了廣泛應用，單晶合金應用的相關發動機型號與機型如表2所示，尤其是第二代單晶葉片的工程化應用技術，目前正在服役的單晶葉片零件估計超過百萬件。由表2中單晶合金的應用情況總結得出，Pratt & Whitney(P&W公司）與IAE(P&W,RR,JACE,MTU合資公司)系列發動機主要采用PWA系列單晶合金，GE和CFM（GE，SNECM合資公司）系列發動機主要采用René系列單晶合金，Rolls-Royce（RR公司）Trent系列發動機主要采用CMSX系列單晶合金。

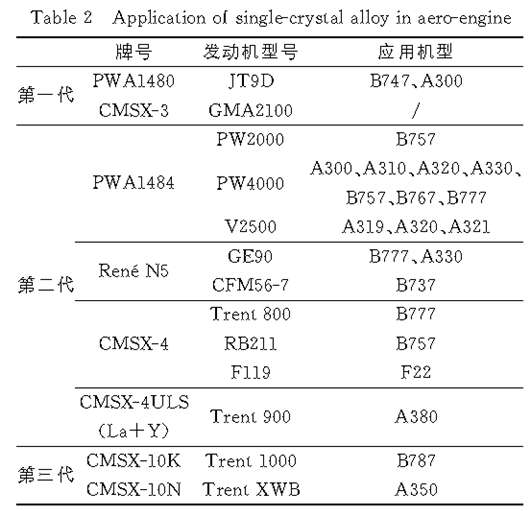

表2 單晶高溫合金葉片在航空發動機中的應用

René系列單晶的專利權人是GE公司，由第一代單晶RenéN4發展到第二代單晶RenéN5和第三代單晶RenéN6。CMSX系列單晶的專利權人是Cannon-Muskegon公司，由第一代單晶CMSX-3發展到第二代單晶CMSX-4和第三代單晶CMSX-10。RR公司開發的單晶RR3000和RR3010在美國的Cannon-Muskegon公司生產，按美國慣例需冠上該生產單位的品牌名，命名為CMSX-10K和CMSX-10N，產品驗收采用RR公司的企業標準。PWA系列單晶的專利權人是美國聯合技術公司，被P&W公司收購，由第一代PWA1480發展到第二代PWA1484和第四代PWA1487。

第四代、第五代單晶的發展以TMS系列單晶為代表。TMS系列單晶是由NIMS研究所研制的。2006年，RR公司在日本NIMS建立航空先進材料研究室，與NIMS聯合開發單晶材料。

單晶的承溫能力一般以137MPa/1000h蠕變斷裂為標準進行判斷，第二代單晶承溫能力大致為1040℃，相應的每代單晶高溫合金使用溫度都被提高了25～30 ℃，每提高25～30℃相當于延長葉片壽命3倍。

TMS系列單晶

TMS（Tokoyo Meguro Single）是NIMS開發的鎳基單晶高溫合金系列。近年來，NIMS相繼成功研制第四、第五、第六代單晶合金TMS-138，TMS-162，TMS196，TMS-238等，在鎳基單晶高溫合金的研發領域，走在了世界的前列。

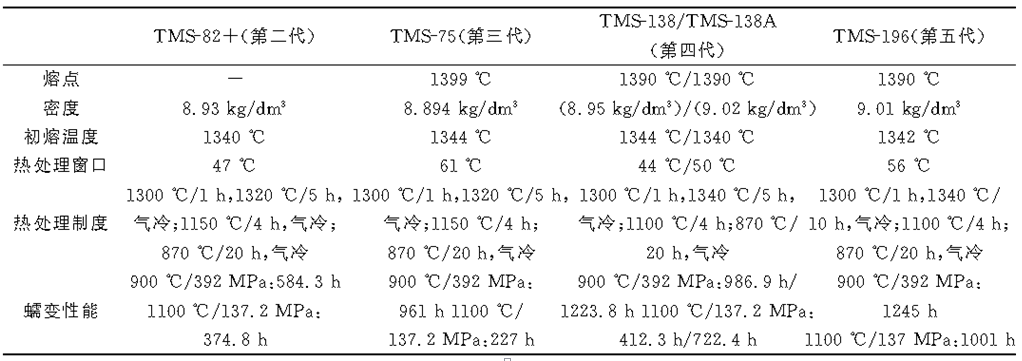

表5 TMS物理、力學性能和工藝特點

日本NIMS開發的TMS系列單晶成功進行了系列化的發展，TMS-82+、TMS-75/TMS-103、TMS-138/TMS-138A、TMS-196，TMS-238。

TMS-82+是NIMS和東芝公司合作開發的單晶，相比同代的CMSX-4單晶，在蠕變應力近137.3MPa下承溫能力提高30℃，熱處理窗口寬有利于進行熱處理，同時具有良好的高溫抗腐蝕能力和相穩定性，相比第三代單晶TMS-75具有更多連續的γ′竹筏結構和更細小的位錯網絡，有效降低蠕變應變率。此外，TMS-82+具有良好的低周疲勞強度，具有與CMSX-4相當?shù)目寡趸阅?。通過1年15MW 發動機試車考核，該單晶葉片表面無損傷，保持良好的相穩定性，無竹筏結構。

TMS-75是NIMS和KHI（川崎重工）合作開發的單晶，中溫到高溫段具有優良的蠕變強度，并且具有良好的抗熱腐蝕能力。

TMS-138和TMS-138A是NIMS和IHI（石川島播磨重工）合作開發的單晶，兩者都具有
良好的高溫蠕變強度、微觀組織穩定性和抗熱腐蝕能力。

TMS-196是NIMS獨立開發的單晶，該合金不僅具有良好的微觀組織穩定性，同時具有良好的綜合性能，包括蠕變性能、熱機械疲勞和抗氧化能力。相比第二、三代單晶，第四、五代單晶提高了高熔點元素含量，如Mo、Re和Ru，雖然極大提升了蠕變性能，但是降低了抗氧化性能。第六代單晶TMS-238在第五代單晶TMS-196基礎上優化了成分，呈現出良好的高溫蠕變強度和抗氧化性能。

TMS系列單晶的特點在于熱處理窗口非常寬，有助于大尺寸零件的熱處理。另一個特點在于Mo含量高，形成γ／γ′界面上細小的位錯網絡，有效提高了蠕變性能。
