新能源車用鋼及案例

瀏覽次數：11 標簽：

為應對新能源車對減重、節能、安全、高效的需求，鋼鐵行業采取了一系列應對措施，以提高汽車的燃料效率，減少溫室氣體排放，同時提高安全性，汽車性能和成本的可負擔性。

實現途徑主要是包括設計先進的鋼種，優化汽車工程設計和采用先進的鋼鐵制造技術，在獲得足夠高強度鋼鐵產品的同時，兼顧較好的可成形性，低的制造排放和相對低的成本。

主要成果包括研發輕量化車身結構的先進高強鋼（AHSS）和用于制造驅動電機的高性能電工鋼（High Performance Electrical Steel）。

1 先進高強鋼（AHSS）

先進高強度鋼板主要指以相變強化為主要強化方式的一類鋼板，包括雙相鋼（Dual Phase Steel，DP）、相變誘發塑性鋼（Transformation Induced Plasticity Steel，TRIP）、孿晶誘發塑性鋼（Twinning Induced Plasticity Steel，TWIP）、復相鋼（Complex Phase Steel，CP）和馬氏體鋼（Martensitic Steel，MS）等，如下圖所示。此外，還有熱沖壓用鋼（HPF）、低密度高強鋼（High Specific Strength Steel）等。使用AHSS的目的，主要是降低車身重量，提高結構安全性，減少溫室氣體的排放。

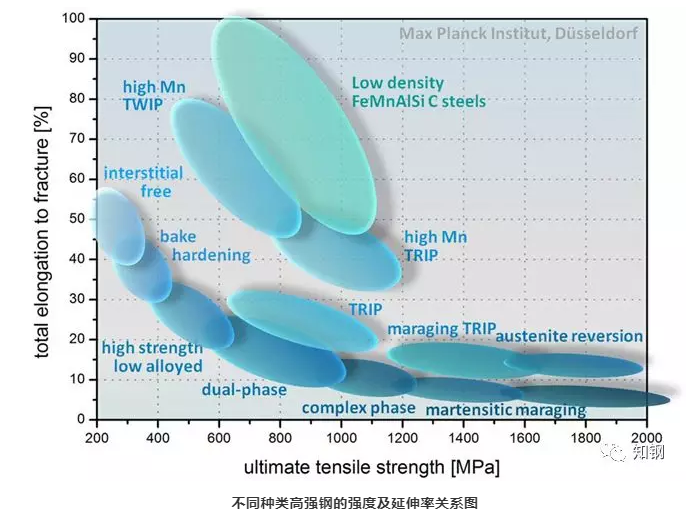

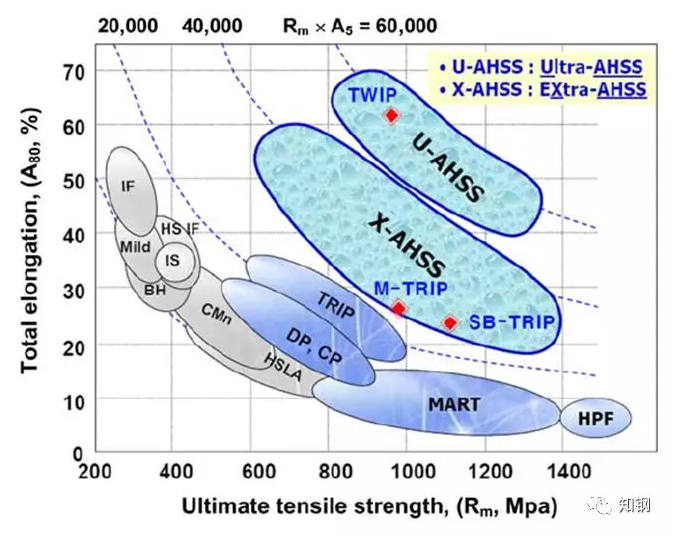

不同種類高強鋼的強度及延伸率關系圖

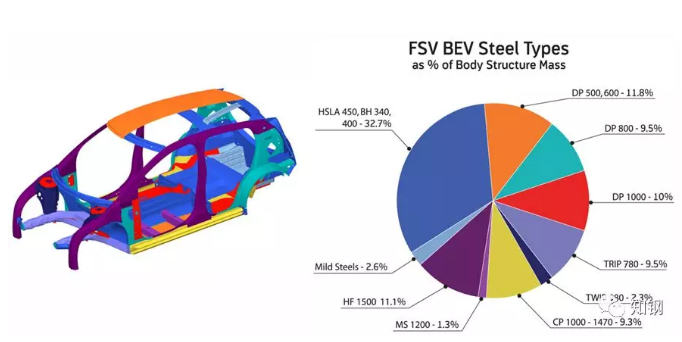

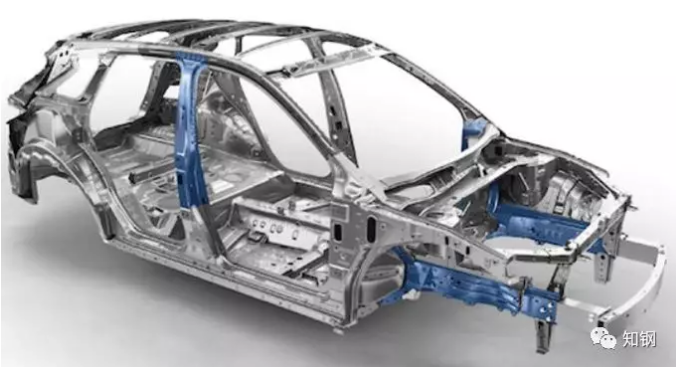

FSV BEV白車身的鋼種分布情況

案例1: 2019英菲尼迪Q50的車身結構

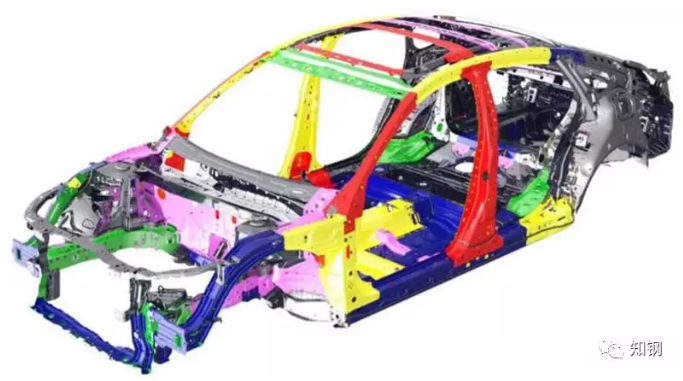

2019年英菲尼迪Q50的車身結構由不同強度的鋼制成。SHF 980 MPa鋼（下面的藍色）用于汽車前部和后部的碰撞區域，以便在發生碰撞時更好地吸收能量。發動機艙和汽車其他關鍵結構部件（如B柱）周?chē)某兄夭糠忠灿蒘HF 980 MPa鋼制成。車輛的駕駛室采用1.2 GPa鋼加固，高強度鋼用于整個車身殼體的其余部分。

2019 Infiniti Q50白車身

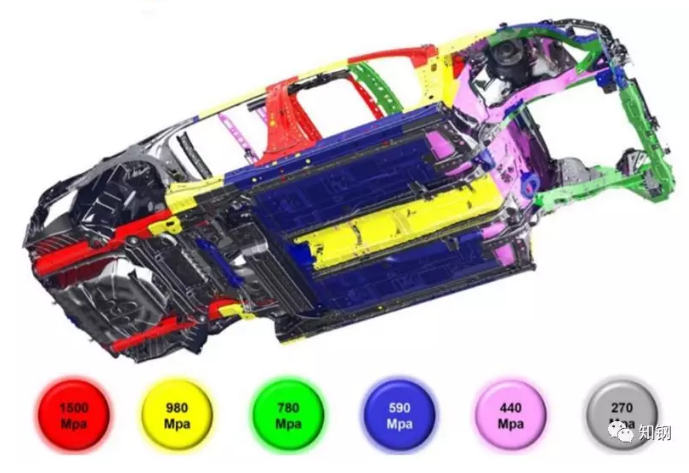

案例2 2019本田 Insight的車身結構

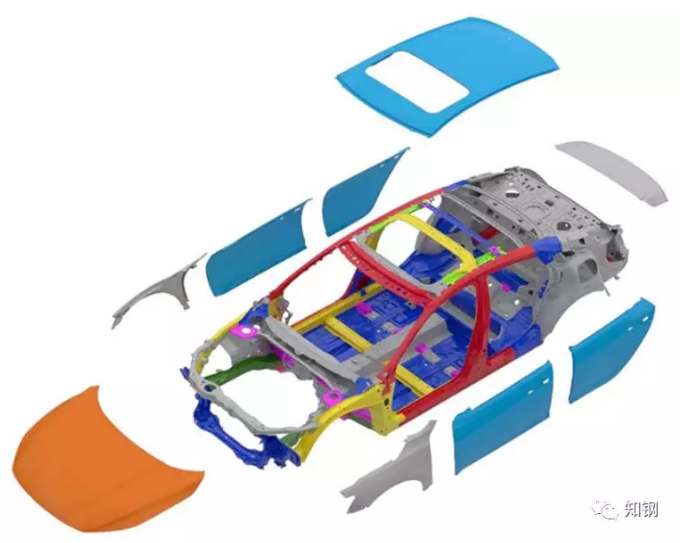

2019年本田Insight采用了新一代先進兼容性工程?（ACE?）車身結構，大量使用340,440,590,780,980和1500 MPa等級的高強鋼。根據其拉伸強度（MPa），鋁制發罩和鋼制部件）進行顏色編碼。其中，還用到了激光拼焊板。

案例3 2018 Honda Accord混動車的車身結構

2018款車型具有以下車身特征：

?新一代高級兼容性工程?（ACE?）主體結構

?廣泛使用高抗拉強度鋼（64.4％），其中780,980和1,500 MPa等級占36.5％

?車頂采用激光釬焊方法與兩個孔連接

?在整個建造過程中廣泛使用抗沖擊粘合劑

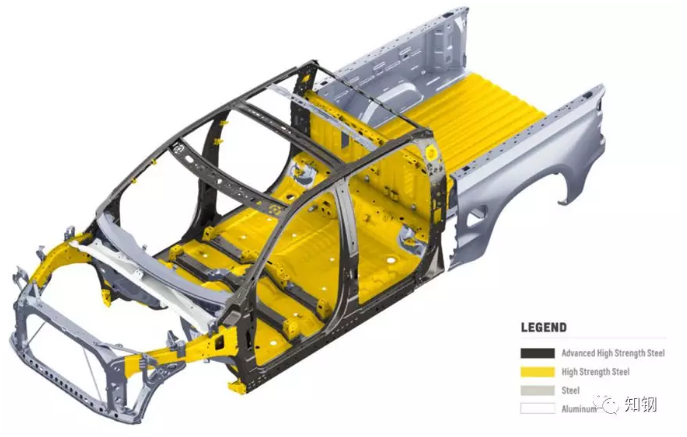

案例4 2019年雪佛蘭Silverado車身結構

在2015款車型中，福特F-150換成了鋁制車身?，F(xiàn)在，全新的2019款雪佛蘭Silverado使用了包含鋁在內的多種材料，比之前的車型輕了450磅。其中，采用固定鋼制車身組件和鋁制面板（車門，引擎蓋，后擋板），車身重量減輕了88磅。在解剖幾臺鋁制F-150的車門后，發現鋁門外殼材料容易與內部結構件分離。

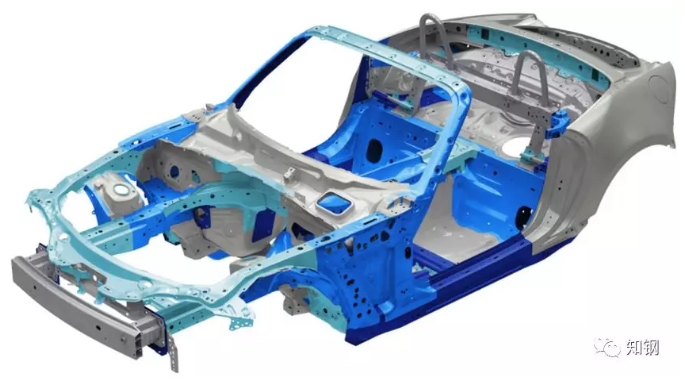

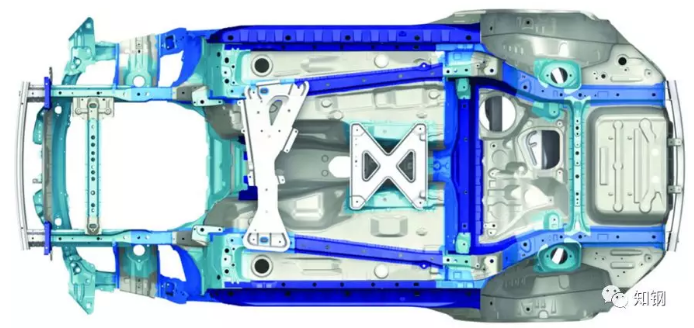

案例5 2018年馬自達MX-5車身結構

第四代馬自達MX-5的車身結構采用超高強度鋼和鋁制結構件。藍色部分是高強鋼。同時其敞篷車的A柱通常具有非常強大的內部增強處理。

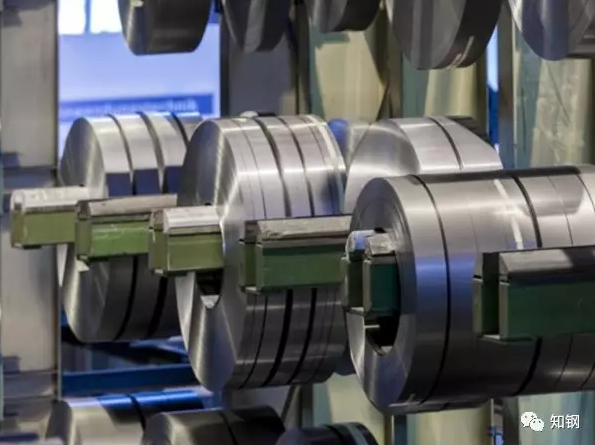

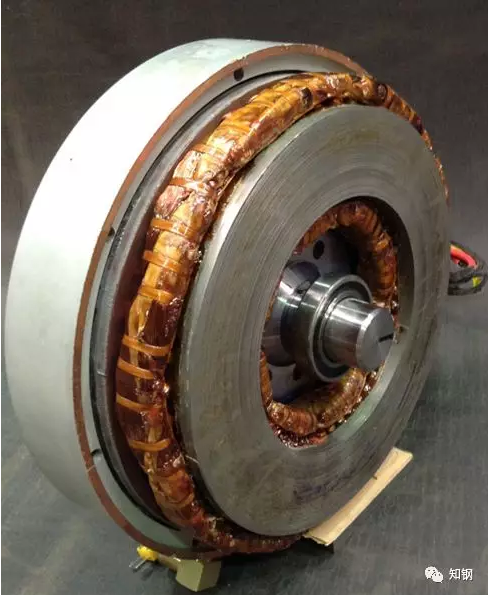

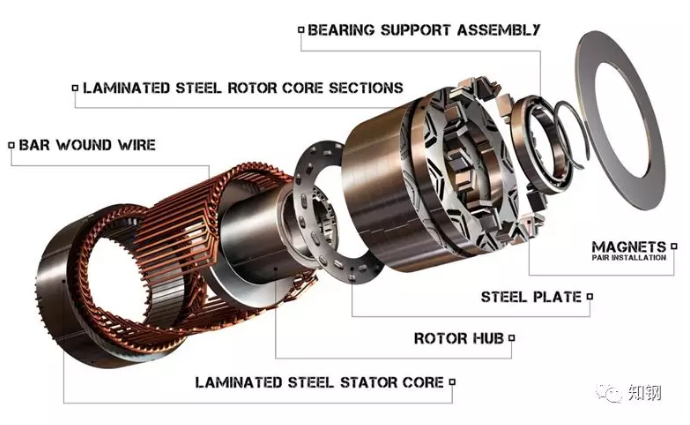

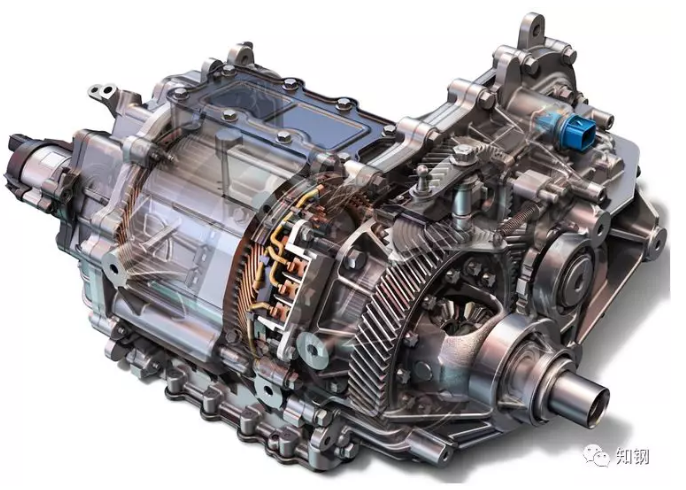

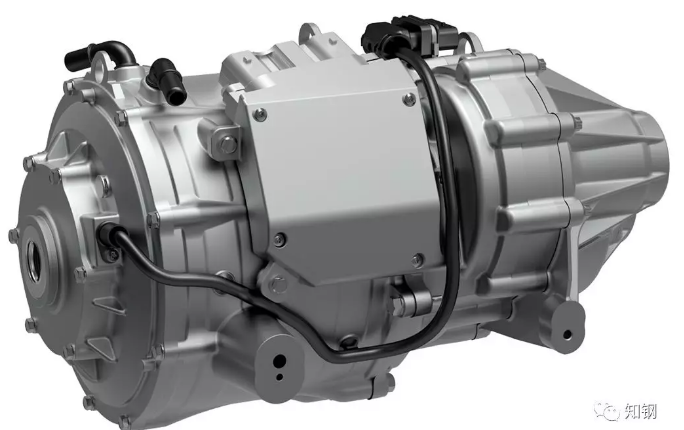

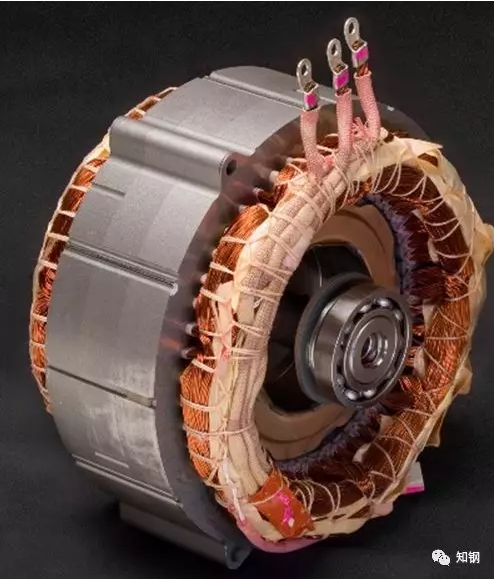

2 驅動電機用高性能電工鋼（HPES）

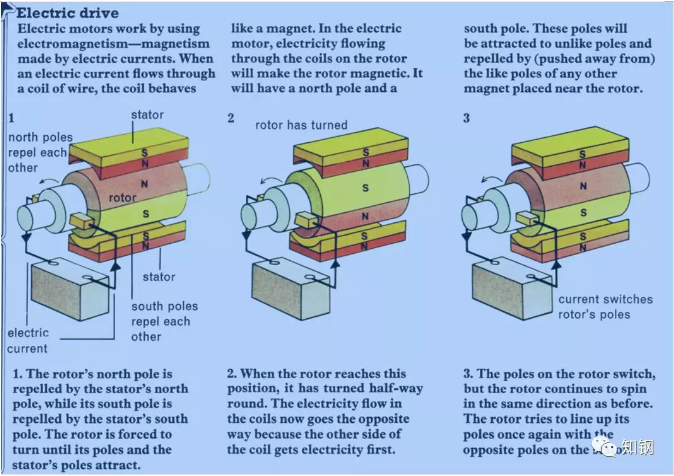

強大的電池，對于新能源汽車中的電動機來說是最重要的嗎？不完全是，電機還需要一種非常特殊的材料，才能將電池的電力傳遞到驅動裝置上，這就是我們所說的電工鋼。

電工鋼是一種軟磁材料。在這種材料中，外部磁場產生的磁通密度，比在空氣中的情況高許多倍。簡單來說，磁場可通過軟磁材料加強，而磁通密度是電動機轉矩的關鍵。

鐵芯損耗（鐵損）是電驅動效率的另一個重要技術指標。這些損耗是由于磁場方向不斷變化而發生的，這使得原本用于為電動機提供動力的部分能量作為熱量而損失。鐵損水平取決于磁場方向變化的頻率，也還取決于電工鋼材料本身的質量。

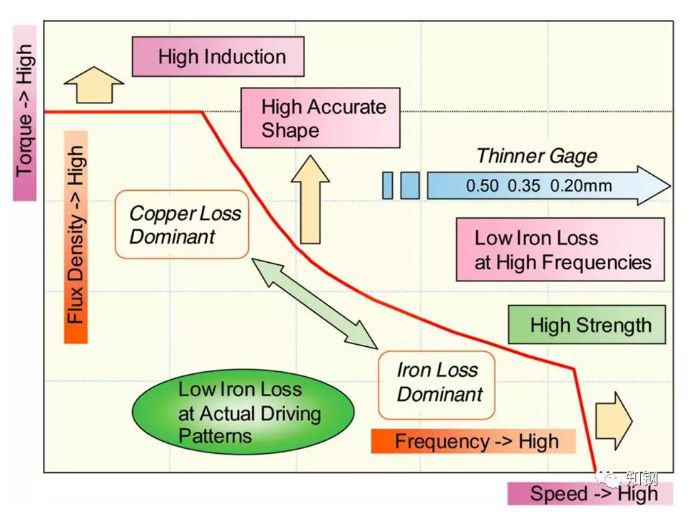

對于傳統的電動機，例如電梯或機床中使用的電動機，工作頻率為50赫茲。相比之下，用于新能源汽車的高速電動機的工作頻率超過400赫茲。鐵損通常隨著工作頻率的增加而增加，因此，電動汽車不僅需要具有高磁通密度的軟磁材料，同時要求電動機在高頻下具有最小的磁芯損耗。

根據用途的不同，新能源汽車對電工鋼產品的要求是：具有中高頻低鐵損、高磁感和高強度的特點，滿足各類電機的設計和運用需要。根據不同的性能要求，相應的電工鋼產品可分為低損耗系列（具有低鐵損、高強度系列化的特點）、高效系列（磁感、鐵損、強度三者綜合性能優異）、高磁感系列（更高的磁感，滿足高轉矩、電機小型化的需求）、高強度系列（高強度，應用于高轉速或超高轉速轉子）和薄帶系列產品（中高頻下低鐵損，應用于高轉速或超高轉速電機）。
