電鍍鉻板也稱為無錫薄鋼板，簡稱為TFS，是英文單詞Tin Free Steel的縮寫，其是為了減少使用世界儲量相對較少、價格較高的錫，降低制罐成本而研究出來的替代鍍錫薄鋼板的產(chǎn)品。

電鍍鉻鋼板及鋼帶的牌號，通常由電鍍鉻鋼板代號SPTFS (Steel Plate Tin Free Steel)、原板鋼類型代號、調(diào)質(zhì)度代號和退火方式代號構(gòu)成。例如：SPTFS MR T-2BA，SPTFS MR T-4CA，SPTFS MR DR-8BA ，SPTFS L DR-9CA。

電鍍鉻板表面狀態(tài)分為噴丸表面、麻面和石紋面。噴丸光亮表面精整具有金屬鉻特有的光澤，適用于普通的罐；石紋面精整有特殊光澤，適用于圓罐的底蓋；麻面精整具有銀白色光澤，用于印鐵罐，涂料附著力好。

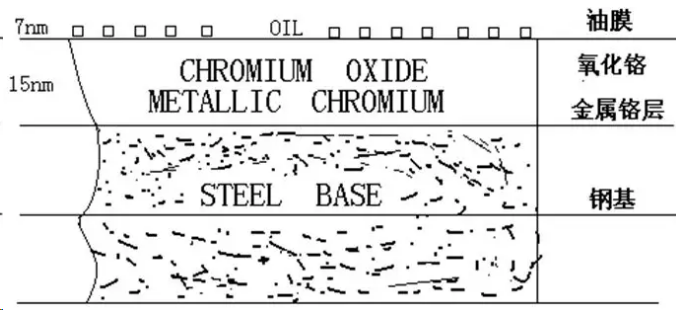

一般認(rèn)為電鍍鉻板的結(jié)構(gòu)由四層構(gòu)成，分別是鋼基、金屬鉻層、氧化鉻層和油膜，其4層結(jié)構(gòu)如圖所示：

TFS表層的各層作用分別是：

• （1）鋼基的作用是為產(chǎn)品提供強(qiáng)度并保證TFS的加工成型性；

• （2）金屬鉻層，鈍化能力強(qiáng)，耐蝕性好，因為是陰極鍍層，僅為鋼基提供機(jī)械性保護(hù)，同時金屬鉻強(qiáng)烈的鈍化能力，易生產(chǎn)一層極薄鈍化膜（鉻氧化物）；

• （3）鉻氧化物層具有較高的化學(xué)穩(wěn)定性，膜層的電極電位比鐵的還要正，在一般腐蝕介質(zhì)中屬于陰極鍍層，需要涂裝隔離內(nèi)容物，該層屬于非晶質(zhì)層，可封閉金屬鉻層的孔隙，提供優(yōu)良的涂層附著力；

• （4）油膜作用為防銹和潤滑，潤滑性作用高于電鍍錫，因為錫本身有潤滑性。

因此，TFS具有以下特性：

• （1）優(yōu)異的涂料附著力：TFS的涂料附著力遠(yuǎn)遠(yuǎn)超過鍍錫板，涂裝后的鍍鉻板耐蝕性幾乎等同于鍍錫板；

• （2）良好的耐熱變性：耐高溫烘烤鍍鉻板不變色，性能不劣化；

• （3）抗硫化性：金屬鉻層的抗硫化性良好，適用于富含蛋白質(zhì)的食物，而鍍錫板需要昂貴的抗硫化涂層；

• （4）耐絲狀腐蝕性：TFS漆膜下的耐絲狀腐蝕能力強(qiáng)于電鍍錫板；

• （5）耐堿性：鍍鉻層非兩性材料，更適用于堿性內(nèi)容物如包裝清潔劑、顏料分散劑。

比較電鍍錫板，因鍍錫層和鍍鉻層特性不同，存在以下差異：

• （1）外觀：即使使用鍍錫板相同表面狀態(tài)的基板，由于鍍鉻層極薄且透明，如70㎎/㎡金屬鉻層≈0.01μm，TFS的表面外觀呈現(xiàn)其獨特的金屬鉻光澤，但是表面的缺陷也會一覽無遺；

• （2）耐蝕性：比鍍錫板稍差，不能承受較高濃度的酸堿侵蝕，故制造食品罐時，需要較厚的內(nèi)外涂料層，通常TFS必須是兩面印涂使用。對有機(jī)涂料的附著力比鍍錫板高3~6倍，印涂后的TFS具有優(yōu)良的耐蝕性，抗腐蝕能力幾乎等同于鍍錫板，可以節(jié)約昂貴的金屬錫從而降低成本；

• （3）釬焊性：TFS不能釬焊，因此在一些需要錫釬焊的場合不能使用，如某些電子產(chǎn)品用途；

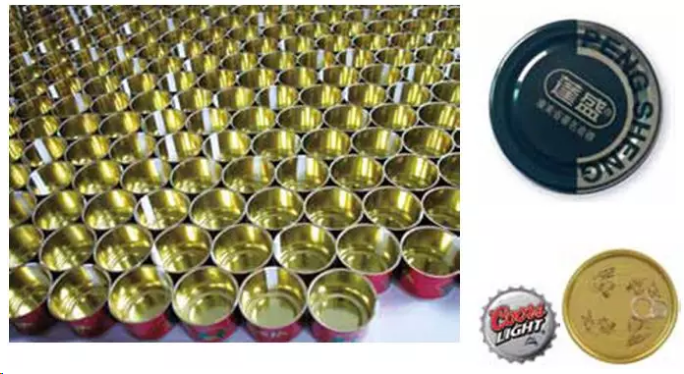

• （4 ）焊接性：即使去除金屬鍍鉻層TFS可焊接，但焊接性差于鍍錫板，目前三片罐廣泛使用電阻焊技術(shù)，因此TFS一般不能用于三片罐制造，在非焊接應(yīng)用如基礎(chǔ)蓋、皇冠蓋、DRD罐和粘接罐等細(xì)分市場廣泛替代電鍍錫；

• （5）鍍層重量：鍍鉻層一般僅是單一鍍層厚度標(biāo)準(zhǔn)，而鍍錫產(chǎn)品有一系列的厚度標(biāo)準(zhǔn)，滿足不同使用場合。下表為Q/BQB455-2018的規(guī)定，鍍層由金屬鉻鍍層和鉻氧化物鍍層兩部分組成；。表中的值適用于三個試樣鍍層量的算術(shù)平均值；




• （6）加工成型性能：與鍍錫板大致相同，因其鉻層厚度薄，韌性較差，制罐加工時，易開裂或擦傷，需補涂以防銹，另外，封口時封口線邊緣容易生銹，為此封口時一般應(yīng)采取如下措施：封口機(jī)壓頭至托盤底距離應(yīng)調(diào)節(jié)適當(dāng)；卷邊滾輪的溝槽不應(yīng)磨損或生銹；卷邊滾輪鍍鉻，厚5～10微米；卷邊滾輪的壓力和形狀應(yīng)適當(dāng)。

鍍鉻板使用注意事項

由于鍍鉻層特性以及與電鍍錫的差異，在使用過程中應(yīng)該注意如下事項：

• （1）鍍鉻板不適用于釬焊，用途有所受限，需要錫釬焊的場合可能不適用；

• （2）鍍鉻板的金屬鍍層具有很高的電阻，焊接時應(yīng)事先去除焊點區(qū)域的金屬鍍層，因此一般不能用于焊接型三片罐；

• （3）鍍鉻板在潮濕環(huán)境下會發(fā)生銹蝕，所以請在開包后盡快使用；

• （4）使用鍍鉻板制作的罐頭外表面應(yīng)進(jìn)行涂裝，以防止銹蝕；內(nèi)表面也應(yīng)進(jìn)行涂裝，除非內(nèi)容物本身具有防銹作用，如機(jī)油或食用油等；

• （5）鍍鉻板不具備鍍錫板所具有的陽極保護(hù)作用（特定環(huán)境），應(yīng)采取適當(dāng)保護(hù)措施，以避免使用鍍鉻板在制成罐頭并涂飾之后表面出現(xiàn)擦劃傷。
