上周我們說到IF鋼的特點是“不管活多久都一樣能打”，但也有缺點：不夠硬。有朋友說，我不要到打到八十歲，但我要更厲害一點（更硬點）。有沒有？有?。?！它就是“高強IF鋼”?。?！

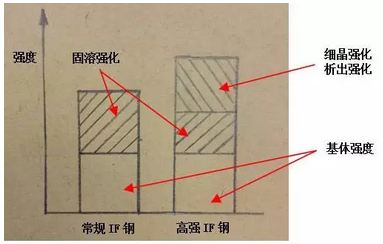

由于IF鋼是超純鐵素體鋼，把沖壓性能做到極致但犧牲了強度，因此從上周的鋼種圖里可以看到他的強度也是最低的。在鋼鐵應(yīng)用領(lǐng)域“高強減薄”趨勢下，他的強度已經(jīng)有些不合時宜了。所以各家鋼鐵大佬和學(xué)院學(xué)霸們開始進行優(yōu)化，主要有兩種思路，我們先來看一張示意圖：

第一方案：單一強化手段。利用固溶強化原理來提高強度。

通過添加如微量P、Si和Mn，尤其是P能顯著提升強度。但P是有害元素，容易在晶界偏聚，造成低溫沖擊下晶界斷裂，也就是二次加工脆性。（后續(xù)將專題介紹此現(xiàn)象）

第二方案：通過復(fù)合手段提高強度。利用晶粒細(xì)化+析出強化+固溶強化來提升強度。

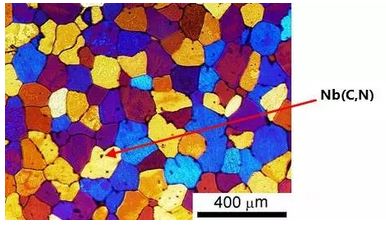

也即提高點碳含量，再通過單獨或復(fù)合添加適量的Nb和Ti，析出形成細(xì)小的彌散分布的Nb/Ti(CN)化合物，強度大大提高，且改善了二次脆性。

（柴哥亂入：IF鋼是位嚴(yán)重偏文科的學(xué)霸。傳統(tǒng)強化方案是請位理科老師給他補習(xí)，但補完發(fā)現(xiàn)不會寫作文了。高強IF鋼方案則是多課均衡補習(xí)，平衡各科水平。第一種方案由于有副作用已經(jīng)被逐步淘汰。）

高強IF鋼在生產(chǎn)上對工藝控制要求較高，既要提高組織的穩(wěn)定性，要同步控制屈強比，提高n值、r值，尤其還得注意帶鍍層的IF鋼的表面質(zhì)量。對鋼廠的管理能力和工藝水平都提出了較高的要求，IF鋼主流鋼廠都能做，高強IF鋼可就不是人人都能做的好的哦。

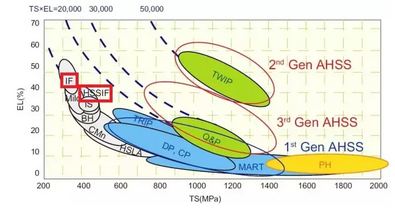

最后，我們看看高強IF鋼的一些主要指標(biāo)（紅色方框）：

高強IF鋼主流牌號

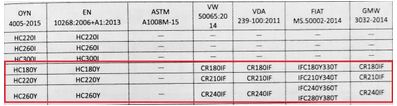

各標(biāo)準(zhǔn)牌號之間的對照關(guān)系

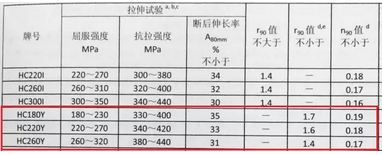

高強IF鋼的力學(xué)性能
