鍍鋁工藝是在類似于熱浸鍍鋅厚鋼板的連續(xù)生產(chǎn)線上進(jìn)行生產(chǎn)的，將冷軋薄鋼板熱浸于鋁（鍍鋁）或硅質(zhì)量百分?jǐn)?shù)為5%～11%的鋁合金（鍍鋁硅）的金屬熔化液體里，獲得所需的金屬鍍層。

鍍鋁的薄鋼板應(yīng)用于需要耐熱、能熱反射或耐腐蝕的，既美觀又經(jīng)濟(jì)的薄鋼板的情況下。

鋁鍍層

通過(guò)浸在非合金的熔融鋁里而生成的一種較厚（一般為30～50μrn）的鍍層。

應(yīng)用：

這種產(chǎn)品通常應(yīng)用于戶外的結(jié)構(gòu)用途，如屋頂、涵洞和糧倉(cāng)，只需不高的成形要求，但有非常優(yōu)秀的耐腐蝕性。

鋁硅鍍層

鋁-硅合金鍍層相對(duì)而言較薄，外觀質(zhì)量也得到一定的改善。常用厚度約為20～25μm。如對(duì)成形性要求特別高時(shí)，則可使用更薄的鍍層厚度為12μm。

應(yīng)用：

可適用于更多的用途，主要用于要求成形性、耐高溫的用途里，如汽車排氣管部件。

1、耐腐蝕性

鋁作為薄鋼板保護(hù)層的價(jià)值主要在于其固有的耐腐蝕性在大部分的環(huán)境中鋁的長(zhǎng)期腐蝕率只有鋅的15%～25%。

一般來(lái)說(shuō)，鋁鍍層對(duì)于鋼基板保護(hù)價(jià)值取決于其厚度。只要鍍層能維持不受損傷，就能提供長(zhǎng)期的保護(hù)。

鋁鍍層在大部分的環(huán)境中特別當(dāng)裸露在大氣中無(wú)須提供犧牲陽(yáng)極的保護(hù)。

2、耐熱性

鍍鋁的薄鋼板有優(yōu)異的抗高溫氧化性。

在表面溫度不超過(guò)約510℃時(shí)，鋁鍍層能保護(hù)鋼不受氧化，且其自身也不會(huì)發(fā)生色變。

在510～675℃的溫度下，鍍層仍能為鋼提供保護(hù)，但隨著鋁-鐵-硅合金的形成會(huì)造成表面發(fā)暗。該合金層極為耐熱，但由于它與鋼有著不同的膨脹系數(shù)，故當(dāng)超過(guò)675℃時(shí)，鍍層就會(huì)變脆并發(fā)生剝落。

3、焊接性

鍍鋁薄鋼板能用電阻焊（點(diǎn)焊或縫焊）進(jìn)行連接，也可進(jìn)行金屬電弧焊、火花對(duì)接焊或乙炔氧焊。

在連接前，建議用鋼絲刷將油、脂、漆和臟物徹底清除。金屬電弧焊和乙炔氧焊還要求使用專門的熔劑。

在電阻焊過(guò)程中電極上有可能粘上鋁，因此電焊極頭或焊輪需要更頻繁地修磨。同時(shí)，其焊接電流密度也應(yīng)比焊接無(wú)鍍層鋼板更大一些。

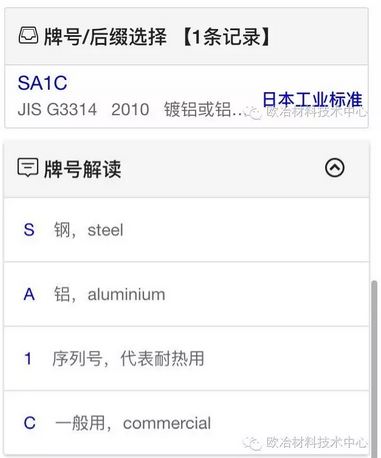

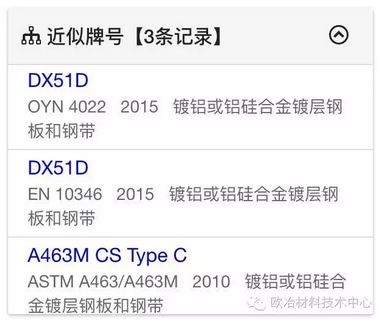

以JIS標(biāo)準(zhǔn)為例，鍍鋁薄鋼板標(biāo)準(zhǔn)收錄于JIS G3314中，典型牌號(hào)如SA1C，在其他標(biāo)準(zhǔn)（如，ASTM）中也有近似牌號(hào)。

小知識(shí)：

鍍鋁板還有一些其他特性，可能因生產(chǎn)工藝或使用條件不同，會(huì)有特例存在，所以作為小知識(shí)點(diǎn)備注。

1、鍍鋁鋼板的表面，不僅加工美麗，且有優(yōu)秀的反射性能，在500℃以下的溫度下，具有80%左右的光反射率；紅外線下的反射率竟達(dá)到95%。因此鍍鋁板可制成高效的隔熱屏障或者在高溫應(yīng)用中的熱反射器，通過(guò)有效的熱反射使?fàn)t內(nèi)溫度迅速升高。

2、鍍鋁鋼板的基板與鍍層之間，由于存在鐵鋁合金，因此，一般被認(rèn)為比冷軋鋼板、鍍鋅鋼板等的加工性差。但就鍍鋁鋼板的各種加工特性，如能按方法予以處理就能獲得幾乎與其它鋼板相同的加工結(jié)果。

3、在鍍鋁鋼板上涂層時(shí)，為使粘著性穩(wěn)定，需進(jìn)行化學(xué)被膜生成的前處理。

4、鍍鋁鋼板的鍍鋁層是由鋁、硅和鐵元素組成。經(jīng)日本政府屬下的一些權(quán)威機(jī)構(gòu)檢測(cè)證實(shí)，未化學(xué)鈍化的鍍鋁鋼板符合食品衛(wèi)生法，對(duì)人體的健康無(wú)害，可直接應(yīng)用于食品加工。許多專業(yè)團(tuán)體的測(cè)試報(bào)告證明其對(duì)人體無(wú)害屬環(huán)保產(chǎn)品。
