導讀：本期先講講什么是彩圖板、彩涂板的生產工藝流程、檢驗設備以及鋼廠生產彩涂板的優點。下期將從彩涂板的基板、面漆、用途展開講解，深入了解彩涂板，下期更精彩。

涂層鋼板的定義及涂層目

在寶鋼企業標準 BQB440—99 中對涂層鋼板（帶）給出了明確的定義：

彩色涂層鋼板、鋼帶是指金屬基材經過彩色輥涂機組后，在表面涂敷上一層或多層有機涂料而成的復合材料。

涂層的目的就是以各種方法在物體表面上涂上涂料，形成干燥保護膜，使其具有耐大氣等腐蝕、耐污染等性能以保護基體，同時賦予色彩、光澤、花紋、平滑、立體感、接觸感好等優點，使物體美觀。

另外，在特殊情況下，還有以電器絕緣、防火、防菌、防蟲、粘合、標識、色彩調節、溫度指示等為目的而生產的。

彩涂工藝流程

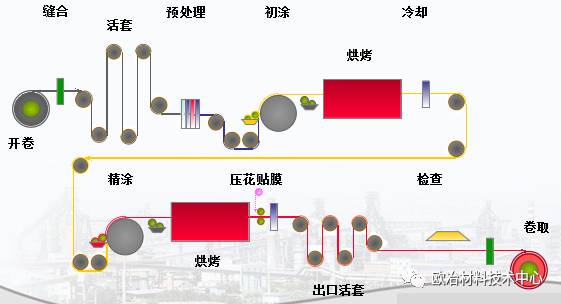

常見生產工藝流程如下圖：

核心涂裝工藝

涂裝： 涂層厚度控制是彩涂板生產過程中關鍵參數。涂層厚度控制有兩種控制方法一：一種是采用壓力傳感器，一種采用磁尺控制。

我們采用的是磁尺＋壓力傳感器技術，在提料輥、計量輥和涂覆輥之間采用磁尺控制，在涂覆輥和帶鋼之間采用壓力傳感器控制。各輥之間的位置值和涂覆輥與帶鋼之間的壓力值顯示在操作屏上，厚度控制在±1μ以內。

輥涂是在輥(輥筒)上形成一定厚度的濕涂層，隨后將這濕涂層的部分或全部轉移到被涂物上的涂裝方法。它適用于平板或帶材涂層的生產，其特點是：速度快、生產效率高。

兩 輥 逆 向 涂 裝

在二輥涂敷過程中，帶料輥入漆盤中吸附著涂料，直接轉移到涂敷輥上(通過帶料輥與涂敷輥的擠壓，使涂料變平，然后出涂敷輥將涂料涂到帶鋼上。

三 輥 逆 向 涂 裝

在三輥涂敷時，帶料輥從漆盤吸附上涂料后，通過逆向慢速轉動的計量輥的作用、使帶料輥上的涂料整平后，再轉移到涂敷輥上，最后涂到逆向轉動的帶鋼上。

這種輥涂方式特別適于涂粘度大涂膜厚的涂料，因?yàn)檫@時可通過計量輥的作用使涂料整平并控制厚度。在涂敷粘度大流平性不好的涂料(如塑料溶膠)時。采用逆涂三輥方式可得到平整的涂層面。

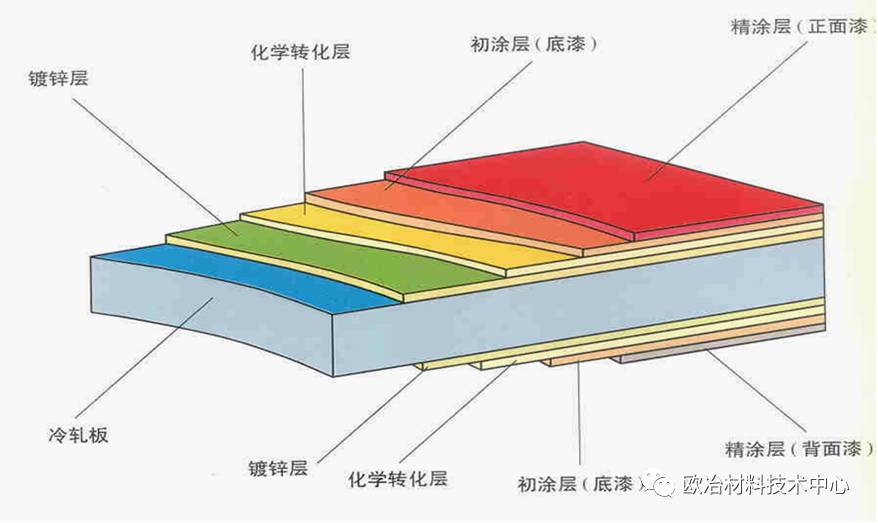

涂層結構

產品質量檢驗設備及質量檢驗內容

鹽霧試驗：彩涂鋼板的鹽霧試驗是通過專用的鹽霧試驗箱進行，鹽霧試驗箱模擬大氣自然環境，為試件提供鹽霧腐蝕所規定溫度范圍、鹽霧沉降量和試驗周期的加速腐蝕環境，檢查試樣的破壞現象，包括起泡、生銹、附著力下降和由劃痕處腐蝕的蔓延等，并按GB/T 1766-1995標準規定，以0、1、2、3、4、5六個等級評定其破壞程度。

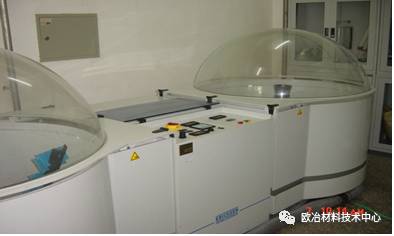

鹽霧箱

涂層厚度檢測：彩涂板涂層厚度是彩涂板成品檢測中的重要指標，它直接影響彩涂板其它各項性能，其準確與否不僅影響彩涂板的質量，而且也影響生產成本。

實驗方法執行標準為GB/T12754-2006彩色涂層鋼板及鋼帶和GB/T13448-2006彩色涂層鋼板及鋼帶的試驗方法。GB/T13448-2006中規定的4種彩涂板涂層厚度的檢測方法為磁性測厚儀法、千分尺法、鉆孔破壞式顯微鏡法和金相顯微鏡法。

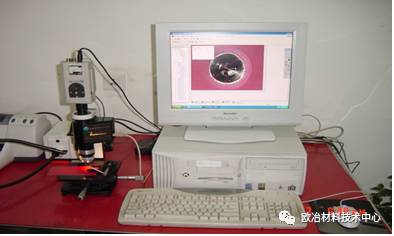

DJH涂層厚度檢測儀

人工加速老化儀：是涂膜耐候性能檢測的常用設備，它是通過在實驗室內模擬自然環境進行各種類型氣候的涂膜老化試驗，并給予一定的催化因素，從而克服天然暴曬試驗所需時間長的不足。

紫外線是涂膜老化中的一個很重要的因素，大氣中的溫度、濕度和氧氣的含量也對涂膜的老化起著重要的影響。人工加速老化試驗就是利用一定的設備人工老化儀，通過改變光源的種類、強弱，以及各種類型氣候的溫度、濕度、含氧量的變化等因素的控制，測試在人造氣候的環境下，各種涂膜的老化程度及變化狀況，從而判斷相應漆膜的耐老化能力。

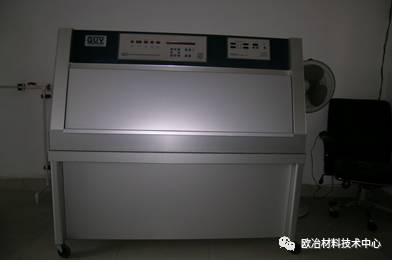

QUV老化儀

色差檢測：彩涂板的色差測定原理是通過測定參照樣和試樣的光譜三刺激值，即可定量測定出試樣與參照樣的顏色差異。色差儀通常采用的幾何結構分為定向型和積分球型兩種。

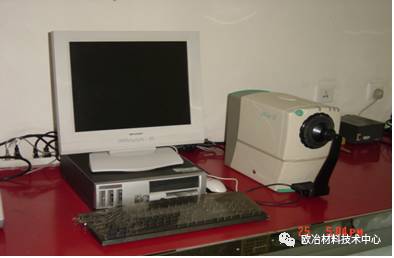

Hunter  lab色差儀

物性試驗檢測項目:MEK耐溶劑擦拭試驗、T彎、鉛筆硬度、硬幣刮擦、沖擊試驗

產品外觀檢查內容：形象缺陷、表面缺陷、痕跡缺陷、邊部缺陷、鍍金缺陷、尺寸缺陷、涂裝缺陷、不均勻缺陷、污染性缺陷、涂膜凹凸缺陷、過程缺陷、涂膜表面缺陷、物性缺陷

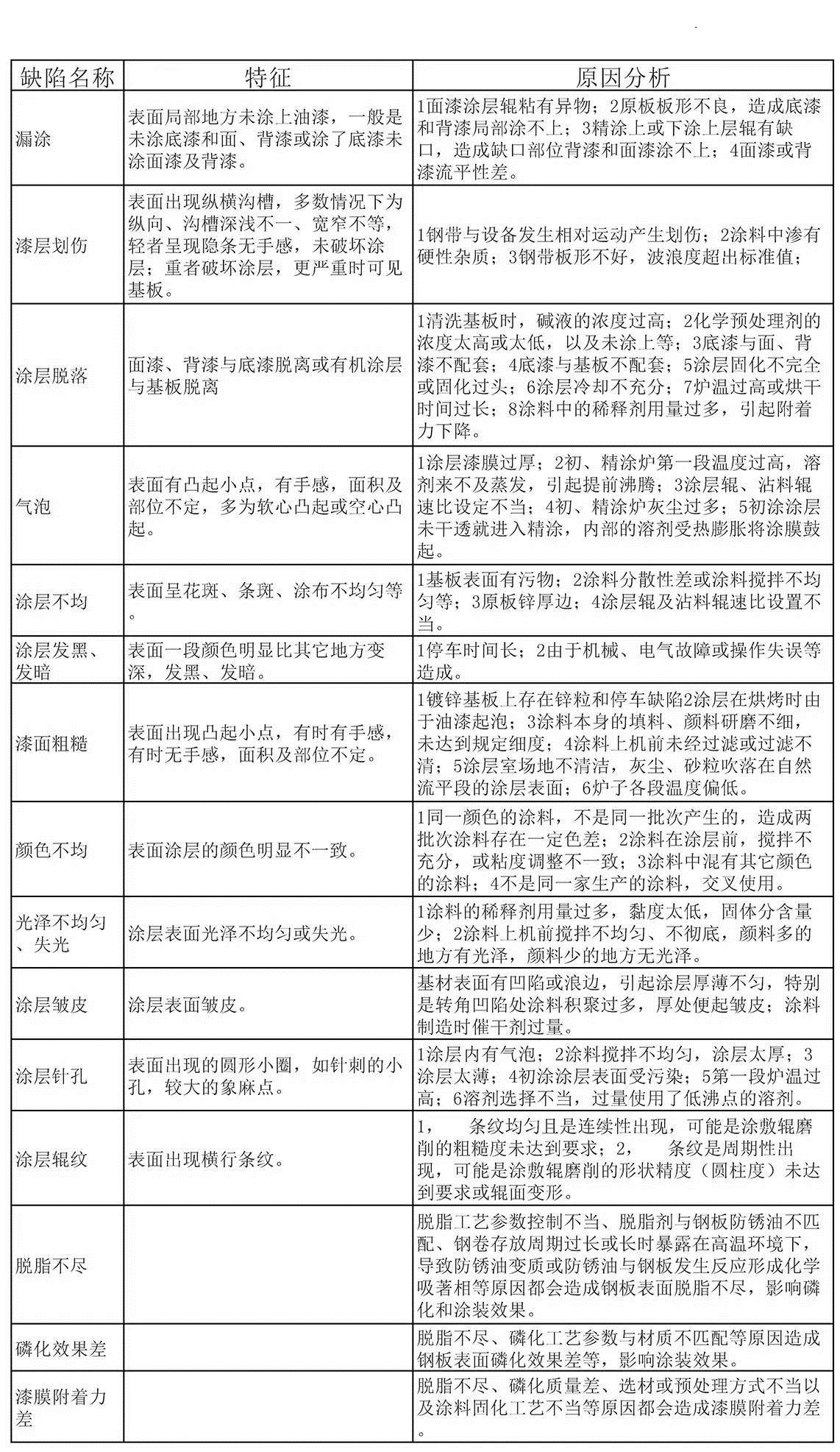

彩圖板常見缺陷

鋼鐵廠直接生產涂層鋼板的優點

1．簡化成形加工生產用戶從生產廠購買涂層鋼板直接進行成形加工經檢查后即可組裝出成形產品．從而省去了為防止鋼板腐蝕而進行的一系列防腐工序，顯著節省人力和投資。

2．產量大作業線速度高(30 一 240m／min)，低速作業線生產能力一般是 3—6 萬噸／年，較高速作業線生產能力可達 10—15 萬噸／年。最大的作業線生產能力可達 20 一 30 萬噸／年，寶鋼冷軋部彩涂機組生產設計能力達 22.7 萬噸／年。

3．質量均一在專業化連續生產中涂料和涂層質量得到了保證，在連續式涂層機組中原料投入生產前，在生產過程中及成品后均處于嚴格的質量檢查和控制之下。另外，帶鋼連續輥涂也是獲得質量均一的依賴條件之一。

4．降低成本節省勞力是大幅度降低成本的重要因素。另外，通過提高生產能力降低除人工費用以外的固定費用，節省燃料、電力等能源減少涂料損失等等，都是降低成本的重要因素。

另外，還有環境污染易解決等優點。
