帶鋼連續不斷地在生產線上運行并進行酸洗的機組稱為全連續酸洗機組。與半連續酸洗機組（也稱為推拉式酸洗機組）相比，全連續酸洗機組由于生產效率高，往往為大型鋼鐵生產企業所廣泛采用，年產量可達100萬噸以上。隨著對鋼材使用要求的提高，其產品往厚規格及高強度方向發展。

一、全連續酸洗機組設備布置簡圖

全連線酸洗機組主要由入口段、工藝段及出口段組成。

入口段主要任務是完成鋼卷的開卷、穿帶和焊接，并將頭尾不規則的部位進行矯直和剪切，主要由鋼卷步進梁、開卷機、防皺輥、矯直機、液壓剪、焊機、入口活套等設備組成。

工藝段包括拉矯機、活套、酸洗、沖洗、烘干等工序，主要設備有拉矯機、活套、酸洗槽、漂洗槽、烘干機等組成。

出口段的主要任務是對帶鋼寬度進行剪切、平整、涂油和卷取，主要設備由平整機、圓盤剪、涂油機、檢查站、分切剪、卷取機和出口步進梁等。

機組還設置了張力輥和CPC裝置、EPC裝置、焊縫檢測裝置等，用于對帶鋼進行糾偏和提供運行必要的張力，確保機組穩定運行。另外機組中設置的兩個水平式活套，用于動態地儲存帶鋼，以緩沖帶鋼和調節生產節奏，使機組連續生產。

為保護環境和降低生產成本，現代化的全連續酸洗機組還配有酸霧凈化系統和酸再生系統。

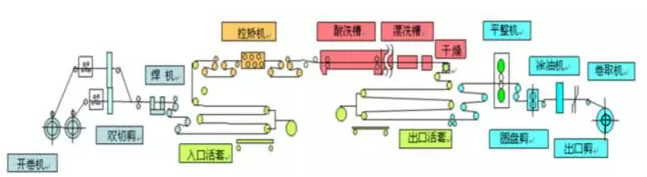

圖1 全連續酸洗機組工藝布置簡圖

二、機組生產工藝流程

全連續酸洗機組的工藝操作過程： 熱軋鋼卷經入口步進梁將鋼卷運送到運卷小車后通過鋼卷檢測裝置對鋼卷直徑和寬度進行測量，然后對鋼卷進行自動對中，隨后由鋼卷小車將鋼卷運至開卷機位置由開卷機開卷，開卷的同時將防皺輥投入以防止帶鋼在開卷過程中產生腰折，隨后進入矯直機矯直帶鋼，以保證帶鋼順利通過機組，接著帶鋼進入焊機進行首尾焊接，使帶鋼成為在生產線可連續運行的帶鋼。

焊接后的帶鋼進入入口活套，活套出來的帶鋼首先進入拉矯機進行強力拉矯，使用帶鋼表面破鱗并改善板形，隨后帶鋼進入酸洗槽酸洗，再進入漂洗槽進行漂洗，以除去帶鋼自酸槽中帶出的酸液，再經熱風烘干裝置（烘干機）將其表面烘干，最后經過平整、切邊、涂油、卷取成鋼卷并打捆、包裝入庫。全連續酸洗機組工藝流程見圖2。

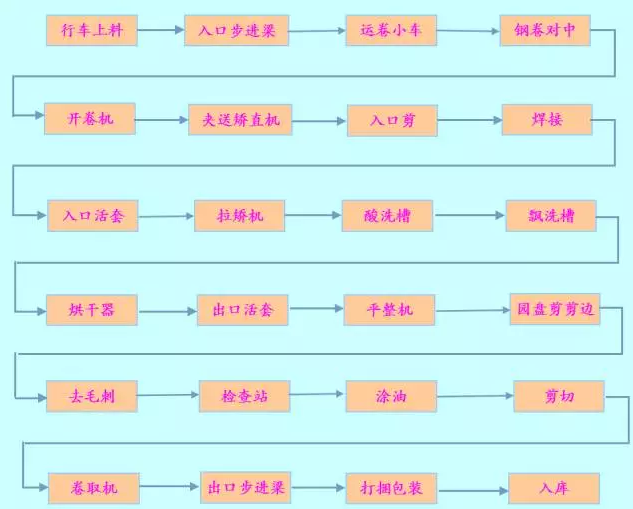

圖2 全連續酸洗機組工藝流程圖

三、全連續酸洗機組主要技術特點

作為現代化的全連續酸洗機組，為實現優良的產品質量、相對較低的生產成本、友好的環境保護，這就要求機組在技術上具有一定的先進性，一般具有如下的技術特點。

1、 焊機：焊機主要有閃光焊和激光焊。激光焊機與閃光焊機相比不但能焊接CQ、DQ、DDQ、HSS、HSLA鋼種，也適合于高碳鋼、高合金鋼、Si／Mn鋼、TRIP等特殊鋼種的焊接。激光焊機設備造價相對高于閃光焊機。

2、 拉矯機：為提高酸洗質量和改善帶鋼板形，比較普遍的生產線均配置強力拉矯機。

3、 酸洗工藝技術：普遍采用淺槽紊流酸洗技術，酸液由酸槽兩側及底部噴嘴噴出，帶鋼運行方向和酸液流動方向相反，從而在帶鋼上下表面形成渦流，以加快酸液循環。酸槽分獨立若干段控制并有擠干輥隔開：每段有單獨的外部加熱系統和酸循環系統，通過調整每個酸洗段的溫度獲得最佳的酸洗效果。擠干輥將相鄰的酸槽隔開以實現各酸槽濃度的獨立。酸液濃度和溫度的自動控制：通過計算機自動控制，從而使酸洗效果更好，成本更低。

4 、平整機：為消除低碳鋼的屈服平臺，以改善帶鋼的時效性和表面結構，同時還有提高帶鋼厚度精度，還往往配備平整機。

5 、排煙凈化系統：將酸洗工藝段中的含酸氣體，經風管送入酸霧洗滌塔內凈化后，由風機抽出，再經煙囪排入大氣。

6、 采用靜電涂油機：精確控制油膜厚度和均勻性。

7、 雙開卷機和雙卷取機：為提高生產效率，全連續酸洗機組往往還配置雙開卷機及雙卷取機。

8、 酸再生站：為降低生產成本和提高環境，往往還配置酸再生站，以對酸洗機組的廢酸進行處理并再次使用。
