導(dǎo)讀：

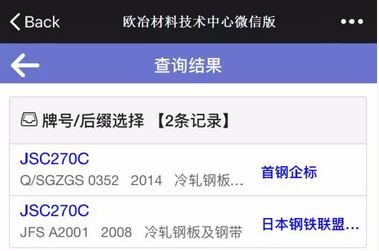

今天我們由日本鋼鐵聯(lián)盟標(biāo)準(zhǔn)的一個冷軋?zhí)妓劁撆铺枺篔SC270C，引申講解JFS中從普碳鋼到超特深沖鋼這一系列，同時解析一些經(jīng)驗性的錯誤。

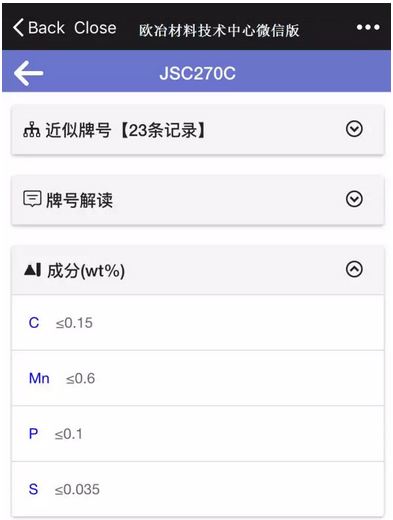

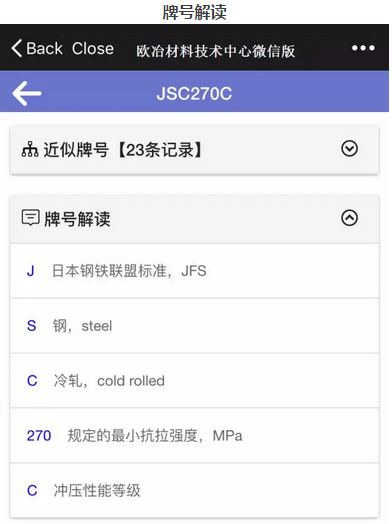

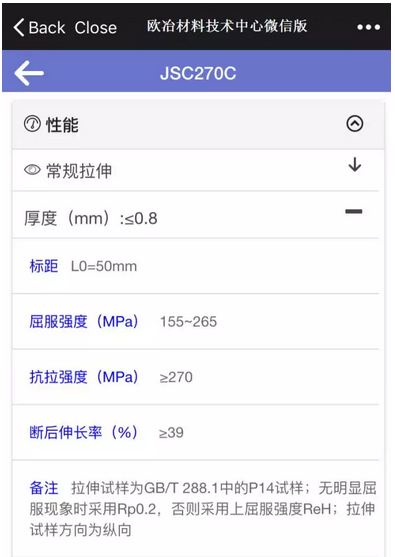

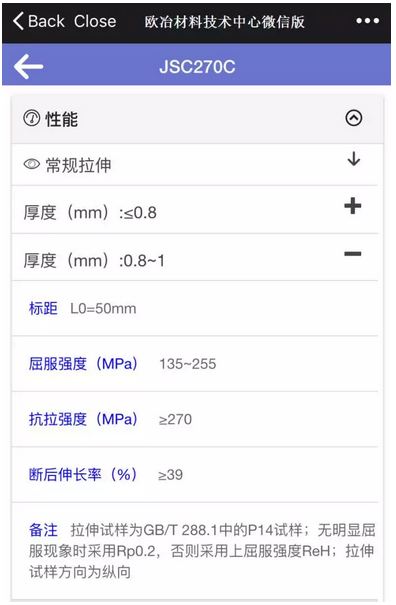

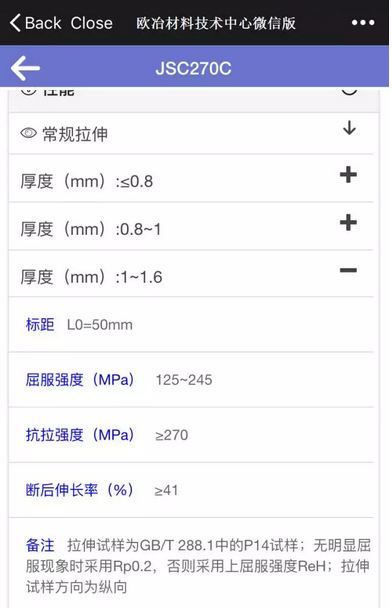

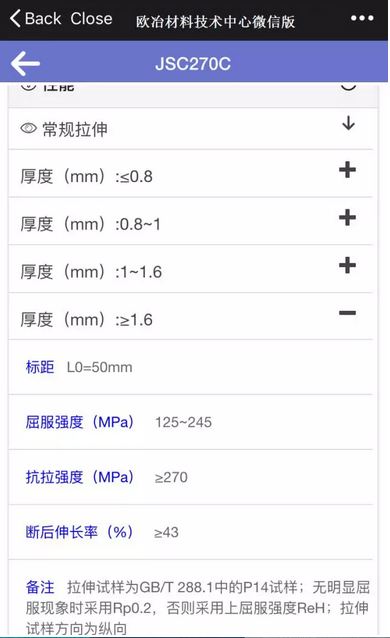

JSC270C、D、E、F是該系列不同級別的牌號，其抗拉強度下限是一樣的，都為270MPa。不同的級別C、Mn、P、S的含量，屈服強度、斷后伸長率不同，其力學(xué)性能在歐標(biāo)中與DC系列有近似關(guān)系。

該系列最后一個字符C~G其代表的沖壓性能由低到高：

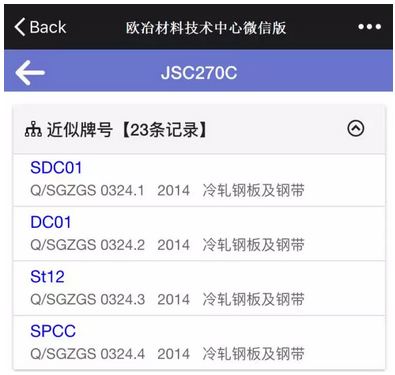

JSC270C的近似牌號為DC01，一般用；

JSC270D的近似牌號為DC03，沖壓用；

JSC270E的近似牌號為DC04，深沖用；

JSC270F的近似牌號為DC05，特深沖用。

那對應(yīng)DC06的近似牌號呢？也有，但是它的抗拉強度下限略低，為260MPa，牌號變成：JSC260G，超特深沖用；

重點來了：在JFS A2001中還有一個牌號：JSC270H，但是它并不是DC07的近似牌號。其最后一個字符雖然和以上牌號有延續(xù)性，但不是同一個系列，在JFS A2001中H這個字符代表烘烤硬化鋼。

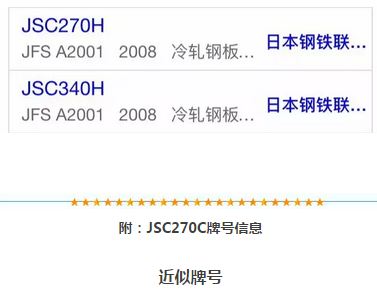

JSC270H和JSC340H屬于烘烤硬化鋼系列。（歷史文章：烘烤硬化鋼）
