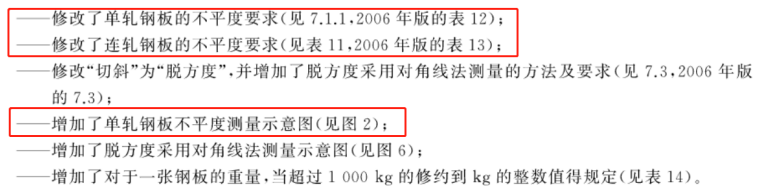

1、前言中關于鋼板不平度部分修訂的描述如下

從上述描述來看，不平度的修訂僅僅只有3條簡短描述，根據這3條描述是看不出此次修訂的具體內容。再看標準中的7.1不平度部分并與2006版標準相比較，發現該部分改動較大。為幫助業內人員理解和便于實際操作，本文將進行詳細說明，并說明新修訂的標準所要注意的地方，同時結合實際使用情況舉例說明，以幫助廣大用戶理解。

從標準中對于鋼板不平度的偏差規定來看，將產品劃分為兩類，一是單軋鋼板，也就是中厚板生產線單張軋制的鋼板，另一個就是由熱軋鋼帶剪切成的連軋鋼板。

2、單軋鋼板不平度偏差的修訂

此次關于單軋鋼板不平度的修訂變化較大，主要有以下6個方面。

2.1 對鋼類H的屈服強度的范圍作了修改

2006版標準規定鋼類H的最小屈服強度為>460MPa~700MPa，而新版標準取消了屈服強度上限，關于這一點個是參照ISO7452-2013修改的。

2.2 增加了鋼板不平度測量所使用直尺長度的規定

2006版標準對于鋼板不平度使用直尺的長度并沒有明確規定，在新版標準中作了具體規定，也就是對于浪距不大于1000mm的鋼板使用1000mm長的直尺測量，對于浪距大于1000mm的鋼板則使用2000mm長的直尺測量。

另外還規定，對于高度不大于2mm的不平度，不作為一個波浪。

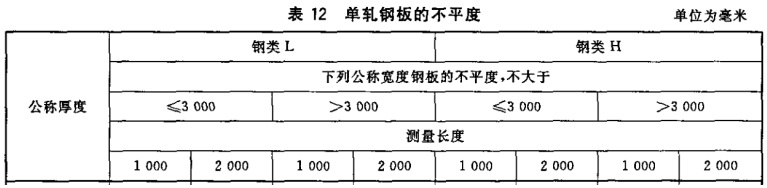

2.3 取消按鋼板公稱寬度規定的不平度數值

在2006版標準中將單軋鋼板不平度按鋼板公稱寬度分別規定，分為3000mm以下和3000mm以上兩個類別，本次修訂時取消了該規定。

這個修改是一個比較大的變化，這主要是在2000年之后到現在國內寬厚板生產線無論是數量還是裝備水平均得到前所未有的快速提升，據筆者不完全統計這期間我國共建設了30多條寬厚板生產線，其中包括具有世界最寬且裝備水平一流的多條生產線，從而也使厚板的產品質量得到大幅度的提升。這些現代化的先進生產線以寶鋼5m厚板廠、鞍鋼營口鲅魚圈5.5m寬厚板廠（號稱“世界軋機之王”）、沙鋼5m寬厚板廠等較為典型。下表為我國2000年之后建設的5m以上的寬厚板生產線。

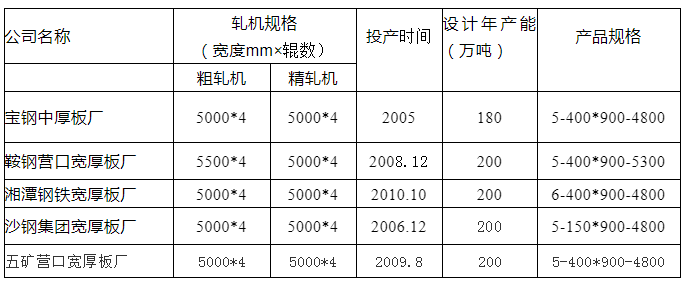

表1——我國2000年后建設的5m寬以上的寬厚板機組

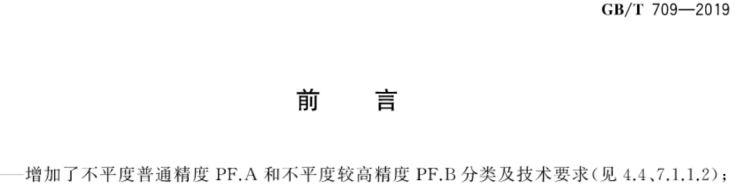

2.4 提高了不平度質量水平要求，將不平度分為普通精度PF.A和較高精度PF.B

本次標準的修訂，在不平度方面最重要的是提高了不平度的要求，大幅度地降低了不平度的數值。具體來說將不平度分為普通精度PF.A和較高精度PF.B兩類，從具體內容上來說提高了寬度為3000mm以上鋼板的不平度要求，關于這個方面，業內人員一定要特別注意。

舉個例子，鋼板厚20×寬3600×長8000mm，經測量浪距為1500mm，不平度為14mm。這個鋼板不平度合格嗎？按2006版標準不平度的最大值為17mm，按2019版標準不平度普通精度PF.A最大值為10mm，顯然按照2006版標準是合格的，而按照新的標準執行則不合格。

那么新標準的制定依據是什么？我們看看ISO7452-2013就明白了，新標準實際上是將ISO7452-2013中的class N轉化為PF.A，將class S轉化為PF.B，并放在一張表格中，這就形成了新標準的表10。這也體現了我國標準的進步和與國際標準的接軌。

2.5 對于鋼板厚度250mm以上的不平度修改為供需雙方協議

在2006版標準里，對于厚度為250mm以上鋼板的不平度是有具體指標的要求，而在此次修訂時，則取消了這個指標，修改為供需雙方協議確定。

2.6 增加了單軋鋼板不平度測量示意圖（見2019版標準的圖2）

3、連軋鋼板不平度的修訂

3.1 修改了屈服強度分級標準

在2006版標準中，關于連軋鋼板不平度的規定是將屈服強度分為三檔分別規定的（分為220MPa以下，220MPa與320MPa之間及大于320MPa），而此次修訂時將屈服強度分為兩檔，即300MPa以下和大于300MPa兩檔。對于300MPa以下的又將不平度分為普通精度和較高精度兩類，對于300MPa以上的鋼板又細分為3類，具體為分為300~360，360~420及420以上。

3.2 普遍大幅度地提高了不平度的質量水平

此次修訂，全面而大幅度地提高了連軋鋼板不平度的質量水平，也就是極大地降低了不平度的具體數值。關于這一點，廣大用戶要加以重視，同樣的不平度質量水平，如果按照新標準執行則很可能會不合格。

關于此方面的修改具體見圖2和表2。

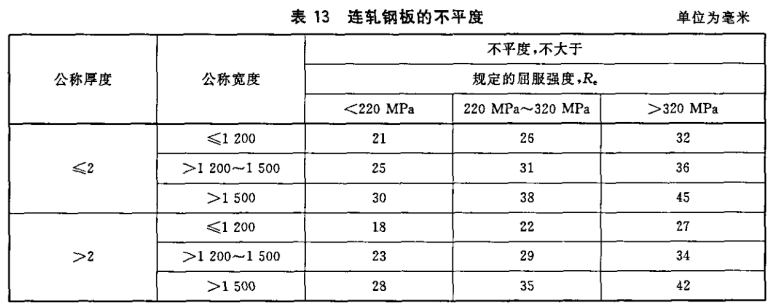

圖2——2006版連軋鋼板的不平度規定

表2——2019版連軋鋼板的不平度規定

3.3 增加了兩條特殊要求

3.3.1 增加了當在產品標準中未規定屈服強度也未規定不平度時，不平度由供需雙方協商確定。

3.3.2 增加了當用戶對連軋鋼帶（即鋼卷）的不平度有要求時，標準中的不平度規定即表11也可以適用，但前提條件是用戶需對鋼帶進行充分的平整矯直。

通過三篇文章，已經將GB/T 709-2019標準主要的修訂內容說完了。凡事預則立，不預則廢。2019版的標準即將實施了，為避免標準切換帶來的影響，相關從業人員應當細致地將標準修訂后的變化吃透，做好這個方面的準備，從而使相關業務能夠平穩順利地進行。
